一、引言

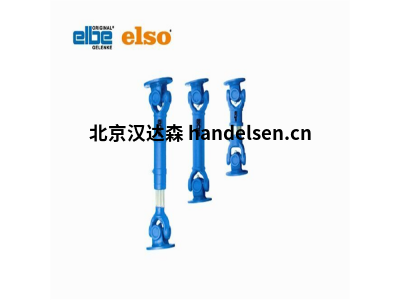

萬向軸作為機械傳動系統中的重要組成部分，其找正及測量對于保證機械設備的正常運行至關重要。Elbe萬向軸0.106.140是一種常見的萬向軸型號，廣泛應用于各種機械設備中。本文將對Elbe萬向軸0.106.140的找正流程及測量順序進行詳細分析。



二、萬向軸找正的重要性

在機械傳動系統中，萬向軸的找正對于保證機械設備的正常運行至關重要。如果萬向軸找正不當，會導致傳動效率降低、軸承磨損加劇、振動和噪聲增加等問題，嚴重時甚至?xí)?dǎo)致設備故障。因此，正確地進行萬向軸的找正及測量，是保證機械設備正常運轉的重要環節。



三、Elbe萬向軸0.106.140找正流程

準備工作

在進行Elbe萬向軸0.106.140的找正前，需要先確認萬向軸的規格、型號以及所需的技術參數，準備好所需的工具和設備，如百分表、磁性表座、扳手等。同時，需要清理干凈萬向軸的安裝表面，確保沒有污垢、油漬或雜質等。

安裝與調整

根據萬向軸的規格和設計要求，正確安裝萬向軸及其附件。在安裝過程中，應確保萬向軸的安裝位置正確，各部件連接牢固。對于可調整的萬向軸，需要根據找正要求進行調整，確保萬向軸的傳動軸線與設計要求一致。

測量與記錄

在進行找正時，需要使用合適的測量工具對萬向軸的相關參數進行測量，如軸承間隙、角度偏差等。測量時需保持測量工具的清潔和穩定，以確保測量結果的準確性。測量結果需記錄在案，以便后續分析處理。

數據分析與調整

根據測量結果，對數據進行整理和分析。通過對比標準值和實際測量值，找出偏差并分析原因。根據分析結果，對萬向軸進行調整，以減小偏差并達到設計要求。調整過程中需注意保持平衡，避免單側過度調整導致其他問題。

重復測量與驗證

調整完成后，需對萬向軸的相關參數進行再次測量，以驗證調整效果。如果驗證結果滿足設計要求，則萬向軸找正完成；如果不滿足要求，需進一步調整直至達到要求。在整個找正過程中，應注意保持萬向軸的清潔，避免污垢和雜質對找正結果產生影響。



四、Elbe萬向軸0.106.140測量順序

確定基準面

在進行Elbe萬向軸0.106.140的測量前，需要先確定一個基準面。基準面應選擇穩定的平面，一般為萬向軸的安裝面或傳動軸線所在的平面。在確定基準面時，應確保其平整、清潔且無異物。

測量傳動軸線位置

在基準面上標出傳動軸線的位置，可以使用鉛錘線或激光定位儀來確定。確保傳動軸線的位置準確，并根據設計要求檢查其與基準面的平行度或垂直度等參數是否滿足要求。

測量軸承間隙

使用合適的測量工具測量軸承間隙，檢查軸承間隙是否符合設計要求。測量時需注意保持測量工具的穩定性和準確性，以避免誤差的產生。對于不符合要求的軸承間隙需要進行調整或更換軸承。

測量角度偏差

在傳動軸線位置上設置百分表和磁性表座，分別測量萬向軸在不同角度位置時的讀數。通過對比不同角度位置的讀數，可以計算出萬向軸的角度偏差。角度偏差需符合設計要求，否則需要進行調整或修復。
