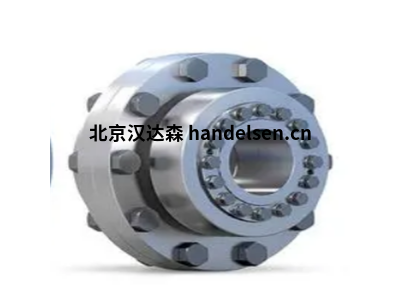

STÜWE法蘭聯軸器的選型說明
王新宇
QQ：2668476640
手機：13390167995
電話：010-64714988-216
傳真：010-64714988-668
郵件：tk8@handelsen.cn |
 |
 |
一、引言
法蘭聯軸器是一種廣泛應用于各類機械傳動系統中的連接部件，主要用于連接兩個相鄰的軸，并傳遞扭矩。在選擇合適的法蘭聯軸器時，需要考慮多種因素，以確保其滿足特定的應用需求。本文將對法蘭聯軸器的選型進行詳細說明，以幫助用戶正確選擇適合的聯軸器類型和規格。
二、選型因素
軸徑與孔徑
首先，需要確定被連接軸的直徑，以便選擇合適的法蘭聯軸器規格。通常，聯軸器的軸孔直徑應與被連接軸的直徑相匹配，以確保聯軸器的穩定安裝和正常工作。根據軸徑的大小，可以選擇不同孔徑的聯軸器。
轉速與扭矩
轉速和扭矩是選擇法蘭聯軸器的重要參數。根據機械傳動系統的工作轉速和所需傳遞的扭矩大小，選擇能夠承受相應負載的聯軸器類型和規格。高轉速和較大扭矩的應用場合需要選擇承載能力更強、轉動慣量更小的聯軸器。
軸向偏差與角向偏差
在選擇法蘭聯軸器時，需要考慮機械傳動系統中可能存在的軸向偏差和角向偏差。這些偏差可能導致聯軸器的安裝不正或工作不穩定。因此，需要根據實際情況選擇能夠承受一定偏差的聯軸器類型和規格。
環境與介質
考慮機械傳動系統所處的環境和介質也是選型時需要考慮的因素。例如，在腐蝕性環境中工作的聯軸器需要具備防腐性能；在高溫環境中工作的聯軸器需要具備耐高溫性能；在有爆炸危險的場合中，需要選擇防爆型聯軸器。
維護與保養
在選擇法蘭聯軸器時，還需要考慮其維護和保養的便利性。易于拆裝和更換的聯軸器可以降低維護成本和時間成本。此外，選擇標準化的聯軸器規格可以方便備件采購和互換性使用。
三、常見類型與特點
剛性法蘭聯軸器：剛性法蘭聯軸器具有結構簡單、制造方便、成本低廉等優點，適用于兩軸間無相對位移或相對位移較小的場合。其主要由兩個法蘭盤、螺栓和鎖緊墊圈組成，通過螺栓將兩個法蘭盤連接在一起，傳遞扭矩。剛性法蘭聯軸器的缺點是承受能力有限，容易受到外界因素的影響，如溫度變化、安裝誤差等，導致連接部位松動或損壞。
彈性法蘭聯軸器：彈性法蘭聯軸器能夠在一定范圍內補償兩軸間的相對位移和角度偏差，具有較好的減震性能和緩沖能力。常見的彈性法蘭聯軸器有橡膠法蘭聯軸器和梅花形彈性聯軸器等。它們通過橡膠或其他彈性材料的彈性變形來適應兩軸間的相對位移，能夠減輕振動和沖擊對傳動系統的影響。彈性法蘭聯軸器的缺點是承受能力相對較低，容易受到溫度和油污等外界因素的影響。
膜片式法蘭聯軸器：膜片式法蘭聯軸器是一種新型的聯軸器，由一組或兩組膜片和兩個同軸連接件組成。膜片式法蘭聯軸器的主要特點是具有高補償能力、高可靠性、低慣性和低噪音等特點。它采用了一組或兩組撓性膜片來傳遞扭矩，能夠在較大的角度偏差和相對位移下正常工作，適用于高速運轉和精密傳動的場合。膜片式法蘭聯軸器的缺點是成本較高，制造和維護要求較高。
四、選型步驟與注意事項
確定需求：首先需要明確機械傳動系統的需求，包括所需的轉速、扭矩、補償能力、安裝方式和工作環境等。這些需求將決定所選聯軸器的類型和規格。
選擇類型：根據需求和上述提到的選型因素，選擇適合的聯軸器類型。不同類型的聯軸器具有不同的特點和適用范圍，需要根據實際情況進行選擇。
確定規格：根據已知的軸徑、孔徑、轉速和扭矩等參數，參考制造商提供的產品規格表或技術數據，選擇合適的規格。確保所選規格能夠滿足系統的需求并具有一定的安全系數。
考慮維護：在選型過程中需要考慮未來的維護和保養。選擇易于拆裝和更換的聯軸器可以降低維護成本和時間成本。同時，選擇標準化的聯軸器規格可以方便備件采購和互換性使用。
質量保證：在選擇聯軸器時，應確保從可靠的制造商處購買，并注意產品的質量和性能保證。不要為了降低成本而選擇質量低劣的產品，這可能導致傳動系統的不穩定和工作故障。
部分型號：
收縮盤
HSD 20
HSD 21
HSD 22
HSD 23
HSD 81
HSD 83
HSD 20-1.4122
HSD 20-1.4462
法蘭聯軸器
FKH 240-80
FKH 300-90
FKH 340-100
FKH 370-110
FKH 400-120
FKH 400-130
FKH 470-140
FKH 470-150
外部夾緊裝置
AS 10-12
AS 12-12
AS 15-12
AS 20-12
AS 25-12
AS 30-12
AS 40-12
AS 50-12
AS 60-12
AS70-12
AS 80-12
AS 90-12
