1. 操作

- TF 鼓式和盤式制動器為負壓式制動器，即在制動器未被電動驅動時發生制動動作。

即在制動器無電驅動時發生制動。

制動力通過彈簧獲得，彈簧通過一個合適的杠桿系統將其放大的力傳遞到制動器上。

彈簧通過適當的杠桿系統，將其放大的力通過制動鼓傳遞給制動盤。

制動鼓。

2. 技術特點

- 焊接鋼框架，符合 DIN 15435 標準（鼓式制動器）。

鍍鋅鋼框架（盤式制動器）。

- 環氧樹脂噴漆（2 層），最終顏色為 RAL 3000。

- 磷化錳銷（鼓式制動器）。不銹鋼

銷（盤式制動器）。

- 自潤滑襯套和不銹鋼銷。

- 輕合金制動鼓和無石棉膠合制動片（鼓式制動器）。

無石棉襯墊，粘在易于更換的制動板上（盤式制動器）。

盤式制動器）。

- 摩擦系數 μ = 0.42。

- 制動扭矩刻度指示器。

- 防護等級 IP 56。

3. 可選項（根據要求）

- 自動磨損補償裝置。

- 襯片最大磨損指示器，安裝在連桿上。

- 開式制動指示器，安裝在推力桿上或彈簧組上（需指定）。

(待定）。

- 可調延遲閥

- 制動器手動開啟桿。

- 防護等級 IP65。

- 制動鼓加寬 50%（鼓式制動器）。

- 不銹鋼銷代替磷化銷（鼓式制動器）。

(AISI 304)

4. 推桿類型

- TRANSFLUID 電液式（標準）。

根據要求：

- EMG ELTMA 電液推桿。

- EMG ELDRO 電液式。

- 氣動。

- 通過 Atex 認證

5. 制動器選擇數據

- 應用類型。

- 每小時停車次數。

- 所需電壓（標準電壓 230/400 V - 50 Hz）。

- 氣壓供應（氣動執行機構）。

- 所需的可選配件。

- 鼓直徑和寬度（鼓式制動器）。

- 制動盤直徑（盤式制動器）。標準制動盤厚度為 30 毫米。

6. 制動器縮寫

- TF： TRANSFLUID 電液執行器。

- Ed： ELDRO 電液執行器。

- Eb： ELTMA 電液執行器 .

7. 鼓式和盤式制動器的縮寫

- FCA：開式制動器指示器

- FCU：最大磨損指示器

- LSM：手動分離桿

- SV：可調延遲閥。

- RG：自動磨損補償裝置。

僅限鼓式制動器：

- L：特殊大鼓。(比標準版多 50%）。

- INOX：不銹鋼銷。(AISI 304)

僅盤式制動器：

- DX: 右旋。

- SX：左手操作。

8. 應用

- 起重制動器。

- 平移制動器

- 緊急制動器

- 安全制動器

9. 快速選擇和尺寸表

- Tab. A 鼓式制動器。

- Tab. B 碟式制動器

制動器

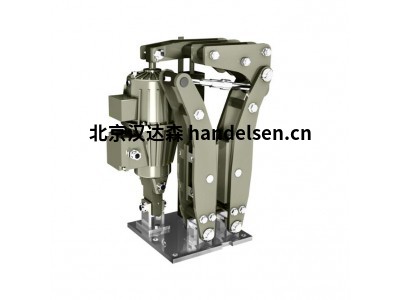

NBG-TFDS 制動器用于安全/緊急狀態，即彈簧驅動和液壓釋放。較高的環境保護等級（IP56）和堅固的結構使這些制動器適用于任何苛刻的工業應用。

應用

斗輪

輸送機

磨機

用于

BM - B3M

液力偶合器
