Euchner作為工業安全工程領域的廠商，開發和制造產品和解決方案，以滿足各行各業客戶的需求。在機器和裝置上使用Euchner的防護裝置有助于將危害和風險降低，從而保護人員和流程。

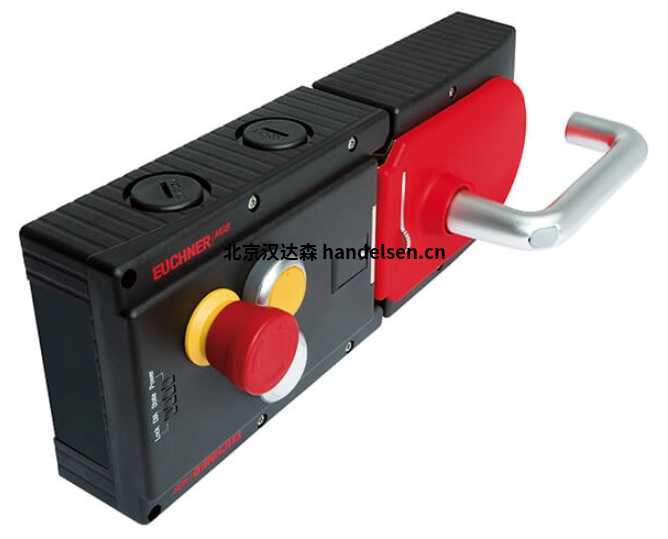

Euchner MGB閘門箱



MGB-AP多功能閘門箱系列：

輔助釋放裝置 通過電纜入口連接，M20 x 1.5 或圓形接插頭 圓形接插頭連接，HC26、M23 （RC18） 或 M12,12 針 通過 IMP 作為 PLC 上的控制輸入進行防護鎖定操作（僅 3 mA） 門關閉時監控輸出 OD = ON。 OT = 插入評估模塊的螺栓舌（如果防護鎖定裝置已準備好控制電磁閥。在聯鎖裝置的情況下對應于安全輸出） OL = 防護鎖定電磁閥鎖定到位（在防護鎖定裝置的情況下：對應于安全輸出） OI = 診斷，有故障



Euchner MGB-L0-APA-AA1A2-S1-L-112598 鎖止模塊

鎖止模塊 MGB-L0-APA...，不帶控制裝置或指示燈，RC18，安裝在安裝板上



聯鎖（無防護鎖定）

帶RC18圓形接插頭

安裝在安裝板上

統一碼



防護鎖緊類型

MGB-L0...通過驅動門把手，把手模塊中的螺栓舌片進出聯鎖模塊。門臂未鎖定在鎖定位置。



門鉸鏈

機械門擋永久集成在MGB的評估模塊中。擋塊上的標記使調整更容易。



LED指示燈

LED 指示燈指示所有重要的系統和狀態信息。



監控輸出

OD：門關閉時亮起

OT：螺栓舌片插入評估模塊

OI：診斷;有故障



通知

聯鎖模塊預裝在安裝板上。



占用圖

L0



額定絕緣電壓

30 伏



額定沖擊耐受電壓

1.5 千伏



差異時間

可達 10 ms



使用類別

24 V 200 毫安



風險時間符合 EN 60947-5-3

高達 350 ms



安全等級

第三



應答器編碼

Unicode



污染程度（外部，根據 EN 60947-1）

3



輸出類型

半導體輸出，p開關，短路保護



輸出電壓

UA-2V...UA V 直流



輸出電流

可達 50 mA



輸出電壓

高：UB-2V...UB V 直流

低：0 ...1 V 直流



輸出電流

1 ...200毫安



測試脈沖持續時間

可達 0.3 ms



測試脈沖間隔

可達 100 ms



工作電壓 DC

24 V 直流 -15% ... +10%



消耗電流

IUA可達 10 mA

IUB可達 80 mA



連接類型

RC18圓形接插頭



安裝方向

門鉸鏈 DIN 左



開關頻率

0.25赫茲



機械壽命

0.1 x 10?

1 x 10?



防護等級

IP65



環境溫度

-20 ... +55 °C



材料

外殼：玻璃纖維增強塑料;鍍鎳壓鑄鋅;不銹鋼



任務時間

20 年



類別

4



性能水平

PL e



PFH

約3.7 x 10-9



產品版本號

V4.0.0



附加功能

安裝板



毛重

1.459公斤
