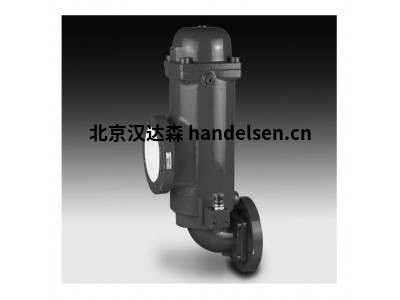

RFL (G) - 管道過濾器（低壓至 40 巴），鑄造型

RFL 焊接式低壓管道過濾器適用于流量高達 15000 升/分鐘、壓力范圍最高達 16 巴的應用場合。16 bar。

概述

安裝

在將過濾器安裝到系統中之前

檢查系統的工作壓力

系統的工作壓力不超過過濾器允許的

過濾器的允許工作壓力。

請參考過濾器上的銘牌！

過濾器必須靈活安裝，不得

過濾器必須靈活安裝，不得硬性固定在地板上或用作管道支架。

支架。安裝時應確保

系統力不能傳遞到

過濾器。帶支架的過濾器只能

只有在安裝了補償器、膨脹回路或類似裝置的情況下，才能將帶支架的過濾器固定在地面上、

膨脹回路或類似裝置

在管線中

調試

檢查是否安裝了正確的濾芯。

已安裝。裝上蓋子并交替擰緊蓋子

螺栓。接通

液壓系統。松開排氣

螺釘 （如果有），最多 1 圈，并排出

過濾器。一旦油開始從

一旦油開始從排氣螺釘處流出，應再次緊緊關閉排氣螺釘。

檢查過濾器是否泄漏

HYDAC - 50 家國際子公司，一個 DNA

HYDAC 于 1963 年在薩爾州成立，當時名為 "Gesellschaft für Hydraulikzubehör"（液壓配件公司），作為一家家族企業，HYDAC 一直在不斷進步。現在，HYDAC 在全球擁有 50 家國際子公司、約 500 家銷售和服務合作伙伴、14 條產品線和 9,500 多名員工。

請信賴 HYDAC 在液壓、系統和流體工程方面的專業知識。我們致力于提供跨工業領域、可持續發展、最重要的是以客戶為導向的全方位解決方案。我們不是理論家--憑借對行業的全面了解，我們開發出經得起時間考驗的系統。為您服務，與您同行。

過濾技術

我們的過濾器和過濾系統支持油液調節，有助于系統安全高效地運行。

在過濾技術方面，HYDAC 是市場先驅。數十年來，我們的產品系列包括用于液壓油和潤滑油、水、燃料、冷卻液和其他加工流體的高效、安全的過濾解決方案。從功能強大的液壓油和潤滑油過濾器到燃油過濾器和工藝過濾器，廣泛的產品組合包括高效的流體調節系統和流體調節監控智能解決方案，可對流體進行分析，并確定提高機械生產率和降低流體消耗的措施。高品質過濾產品的開發始終以客戶為中心，使系統運行高效可靠。

HYDAC 過濾技術概覽 - 適合任何應用的正確過濾理念

HYDAC 提供以實驗室為基礎的技術和創新，這些技術和創新在液體和氣體介質的廣泛過濾范圍內經受住了實踐的考驗。所有過濾產品均為高質量產品，可可靠地延長部件、系統和機械的使用壽命。這也是 HYDAC 的高品質過濾技術在過去幾十年中能夠廣泛應用于各行各業的原因所在。在 HYDAC FluidCareCenter® 過濾技術研發中心，HYDAC 專注于特定的市場趨勢和客戶需求。因此，創新產品不斷涌現，例如 HYDAC Stat-X® 過濾元件可防止系統中的靜電充電，甚至整個過濾罐系統都具有較高的脫氣能力（罐體優化）。

更換元件 拆卸元件

1. 關閉液壓系統

2.將排氣螺釘松開

最多旋轉一圈，以釋放壓力。

壓力。

打開放油塞，將

將受污染的機油排入合適的

容器中。除非

除非

過濾和清潔。

3. 擰松蓋子螺栓并掀開蓋子。

蓋。

4.拉出過濾器濾芯（如果有的話，連同污物固定器

- 如果有的話，連同污物固定器一起拉出），可以用手柄拉出。

檢查濾芯表面是否有污垢

殘留物和較大顆粒，因?yàn)?/font>

這些可能是部件損壞的跡象。

元件損壞的跡象。

5.卸下污物固定器 （如果有），方法是

逆時針旋轉 - 卡口接頭

6.更換或清潔濾芯

(只有 W/HC 和 V 型濾芯可以在一定程度上進行清潔）。

濾芯）。

7.清潔外殼、蓋子和防塵圈（如有）。

(如果有）。

8.檢查過濾器，尤其是密封

密封面是否有機械損傷。

9.檢查 O 形圈，必要時更換

必要時更換
