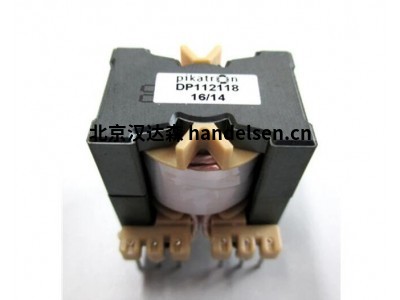

Pikatron信號變壓器
我們的信號變壓器用于各種信號的變換和電氣隔離。這可能涉及信號電平的變化，但用于兩個信號電路的電流去耦。對于信號變壓器，盡可能保持信號形狀非常重要。
這種變壓器在模擬應用中的重要特性是其線性度和盡可能低的失真。
規格
信號變壓器的符號圖像
齒輪比：幾乎任意
總諧波失真：高達0.05% 線性度：高達0.05dB 頻率：20Hz-10兆赫
對稱性：高達60dB
介電強度：高達15kV
執行
磁芯形狀：環形鐵芯，特殊切割，我們自己生產的E和ED切割
磁芯材料：鐵氧體、磁粉材料、鎳鐵材料、非晶和納米晶金屬
繞組材料：線，絞線，高頻絞線，銅或鋁箔
連接器：引線 （THT）、表面貼裝 （SMD）、自由端
結構：開放式、浸漬、封裝、外殼
選項：用于寬頻率范圍的多層特殊屏蔽
應用
我們的信號變壓器的應用范圍從通信技術中長距離電纜的波阻抗調整到電纜驅動器的輸出阻抗，到斷開測量和控制技術中代表混合電流的信號中的交流分量（信號分量）。
當標準解決方案（例如線性度、失真、外殼）對您的應用來說不夠好時，總是使用它們。
Pikatron低頻和寬帶變壓器
LF（低頻）和寬帶變壓器主要用于揚聲器技術和100伏技術。放大器的輸出電壓轉換為高達 100 伏，以便能夠以低損耗長距離傳輸。
這種方法通常用于電聲系統或電揚聲器系統（ELA）。AF變壓器比主變壓器具有明顯的優勢，因為它們不會使音頻信號失真。
規格
LF和寬帶變壓器的象征性圖像
齒輪比：幾乎任意
THD：高達 0.05% 線性度：高達 0.05
dB 頻率：20 Hz .. 500 kHz
對稱性：高達 60 dB
介電強度：高達 10 kV
執行
磁芯形狀：環形磁芯，特殊切割，E和ED切割
磁芯材料：鐵氧體、磁粉材料、鐵鎳材料和非晶態金屬
繞組材料：線，絞合線，高頻絞線，銅鋁箔
連接器：引線 （THT）、表面貼裝 （SMD）、自由端
結構：開放式、浸漬、封裝、外殼
選項：用于寬頻率范圍的多層特殊屏蔽
應用
我們的LF和寬帶變壓器的應用范圍從演播室技術、通信技術、測量和控制技術到交通技術。
其他變壓器
除了所示的變壓器外，Pikatron集團還提供所有其他類型的變壓器。 在某些情況下，只有條款不同，但在某些情況下，它們是真正的特殊情況，我們當然也可以為您提供幫助。
如果您的應用不允許進行根本性更新，我們也可以幫助您解決其他制造商停產的變壓器。但我們也隨時為您更新整個應用程序。請與我們聯系。
