WITT 圓頂減壓閥

WITT 是高品質調壓閥/減壓器的供應商，用于氣體調節或減壓。圓頂減壓閥是一種壓力調節器，通常用于管路安裝。它們特別適用于波動的氣體抽取率和具有小壓差的大流量。WITT 圓頂減壓閥可確保最大程度的控制，即使入口壓力降至比出口壓力高 1 bar 時。其恒定的出口壓力確保下游過程可以得到控制。WITT 圓頂減壓閥可用于高達 300 bar 的入口壓力，控制范圍為 500 mbar 至 60 bar。



圓頂減壓閥/減壓器可與先導壓力調節器/控制壓力調節器結合使用，或可選配比例閥，用于設置所需的工作壓力。待調節氣體（自身介質）或其他氣體可用作先導氣體/控制氣體。



WITT 圓頂減壓閥可單獨提供，也可作為完整組裝的套件提供，包括控制壓力調節器、儀表和連接件。這些套件在交付時經過完全組裝和測試，隨時可用。WITT 圓頂減壓閥/減壓器設計緊湊，特別易于安裝。



WITT 圓頂減壓閥概覽

對于 2 barg 的 O30 和 2 barg 的 N2、Ar、He、H4、CH40 高達 0.5-30 barg，流速高達 15，000 Nm3/h （N2），Kv 值從 2.4 到 30

WITT 的高壓型號 LE-HD/S：適用于 O2、N2、Ar、He、H2、CH4，從 300 barg 到 0.5- 60 barg，流量高達 2.400 Nm3/h，Kv 值 1，65

提供 CO2 專用型號（從 100 barg 到 0.5-26 barg）

標準氣體溫度范圍：-30°C 至 +50°C

螺紋和法蘭連接，從 G 3/4“ 到 G 3” / DN100 - DIN 或 ANSI

提供客戶定制版本，例如帶比例閥



圓頂減壓閥的功能

圓頂減壓閥通過氣體壓力操作。與彈簧加載的減壓閥或減壓器相比，減壓所需的閥門開啟力不是由彈簧產生的，而是由所謂的先導氣體/控制氣體的壓力產生的。在威特圓頂減壓閥組中，待調節氣體用作先導氣體（“自有介質控制”）。先導氣體通過內置先導氣體調節器送入圓頂的壓力室，在那里與閥座相遇。在這里，它作用于隔膜，膜片的行程運動通過隔膜板傳遞到閥座。因此，根據設定的出口壓力，閥門通過先導氣體的壓力和隔膜的相應沖程運動打開或關閉，并以所需的壓力輸送氣體。多余的先導氣體通過集成的氣體泄壓閥排放到出口。因此，WITT 圓頂減壓閥套件是封閉式系統，其設定壓力可在需要時進行調整，即使在運行期間也是如此。



圓頂減壓閥的典型應用

原則上，圓頂減壓閥適用于任何需要調節給定氣體壓力或降低或降低到適合該應用的工作壓力的應用。





WITT 圓頂減壓閥具有無與倫比的壓力控制精度，非常適合所有需要穩定出口壓力的應用。其中包括：



在低溫罐蒸汽出口

用于焊接氣體的 CO2 系統

在工業高壓氣體供應中，例如來自壓縮氣體輸送機、鋼瓶束和緩沖罐

安裝在壓縮機和渦輪機中以調節密封氣體。

產品：

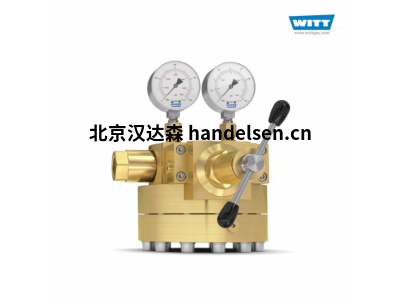

WITT 737LE/S 圓頂減壓閥，完整解決方案

黃銅，連接 G 3/4“ F，Kv 值 2.4 / Cv 值 2.8



WITT 737LE/S-ES 圓頂減壓閥，完整解決方案

不銹鋼，連接 G 3/4“ F，Kv 值 2.4 / Cv 值 2.8



WITT 737LE-HD/S 圓頂減壓閥，用于高入口和出口壓力

黃銅，連接 G 3/4“ F / G 1” F， Kv 值 1.65 / Cv 值 1.9



WITT 737LE-HD/S-ES 圓頂減壓閥，用于高入口和出口壓力

不銹鋼，連接 G 3/4“ F / G 1” F， Kv 值 1.65 / Cv 值 1.9



WITT 737LE-HD/S CO2 圓頂減壓閥，適用于高入口和出口壓力

黃銅，特別適用于 CO2，連接 G 3/4“ F / G 1” F，Kv 值 1.65 / Cv 值 1.9



WITT 737LE-HD/S-ES CO2 圓頂減壓閥，用于高入口和出口壓力

不銹鋼，特別適用于 CO2，連接 G 3/4“ / G 1”，Kv 值 1.65 / Cv 值 1.9



WITT 747LE/S 圓頂減壓閥，完整解決方案

黃銅，連接件 G 1“ F，Kv 值 3.6 / Cv 值 4.2



WITT 747LE/S-ES 圓頂減壓閥，完整解決方案

不銹鋼，連接 G 1“ F，Kv 值 3.6 / Cv 值 4.2



WITT 747LE/S SMART 圓頂減壓閥，具有智能功能的完整解決方案

1“ 連接，Kv 值 3.6 / Cv 值 4.2，4-20 mA 信號



WITT 757LE/S 圓頂減壓閥，完整解決方案

黃銅，連接 G 2“ F / 法蘭 DN50， Kv 值 15 / Cv 值 17.4



WITT 757LE/S-ES 圓頂減壓閥，完整解決方案

不銹鋼，連接 G 2“ F / 法蘭 DN50，Kv 值 15 / Cv 值 17.4



WITT 757LE/S SMART 圓頂減壓閥，具有智能功能的完整解決方案

2“ 連接，Kv 值 15 / Cv 值 17.4，4-20 mA 信號



WITT 767LE/S 圓頂減壓閥，完整解決方案

黃銅，連接 G 3“ F / 法蘭 DN80/100， Kv 值 30 / Cv 值 35.1



WITT 767LE/S-ES 圓頂減壓閥，完整解決方案

不銹鋼，連接 G 3“ F / 法蘭 DN80/100， Kv 值 30 / Cv 值 35.1



WITT 767LE/S SMART 圓頂減壓閥，完整的解決方案，具有智能功能

黃銅，連接 G 3“ F / 法蘭 DN80/100，Kv 值 30 / Cv 值 35.1，4-20 mA 信號



WITT BPR2 圓頂背壓調節器

用于精確控制低或中等入口壓力



WITT ADR 150 圓頂減壓閥

歧管減壓閥，用于乙炔壓力高達 150 m³/h



WITT 圓頂減壓閥的安全塊

帶安全閥 SV805 和兩個爆破盤



WITT 維護套件圓頂減壓閥黃銅

適用于型號 737LE、747LE、757LE



WITT 維護套件圓頂減壓閥不銹鋼

適用于型號 737LE-ES、747LE-ES、757LE-ES



WITT 維護套件 3'' 圓頂減壓閥

適用于 767LE 型
