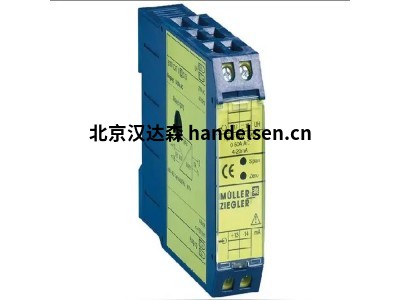

Müller + Ziegler變送器Pdr-MU：

數量通過電流互感器和電壓分壓器被測量，由此會獲得模擬倍增器，其中的電流和電壓的瞬時值將被相乘，在隨后的積分步驟來形成對應于有功功率的直流電壓作為平均值。正弦和非正弦量任何曲率可以測量。輸入和輸出信號之間的電隔離是通過光耦合器來實現的。二級放大器將提供與負載無關的直流電流和直流電壓信號。這兩個輸出空載耐短路保護。兩路輸出之間的任何連接將是不可接受的。對于“活零”，波動額定電壓> +/- 20％或額定電壓> 500 V輔助電壓是必需的。該設備符合歐洲共同體理事會各成員國的協調有關的電磁兼容性（EMC）指令2004/108/ EC，以及低電壓指令2006/95 / EC的要求。



參數：

額定電流：1 A或5 A，0,3 VA

額定頻率：50Hz，60Hz或400Hz

過載，永久電流：2倍，電壓1,2-倍

浪涌過載電流：20倍1秒，電壓2倍1秒

輸入量：有功交流電或三相電流瑗緣ww王王

額定值：功率AC50-150％：PS= U×1

三相電流：PS= Ux1×1732

額定電壓：100V，110V，230V，400V，500V或600 V（690 V的接地裝置）

+/- 20％，最大3,5 VA

輸出量：雙頭輸出

精度：+/-0.5％

剩余紋波：<30MVSS

響應時間：<300ms（頻率模塊<400毫秒）

空載電壓：最大值24 V
