OEMER步進電機HQLa-Li 180S系列產品應用及參數

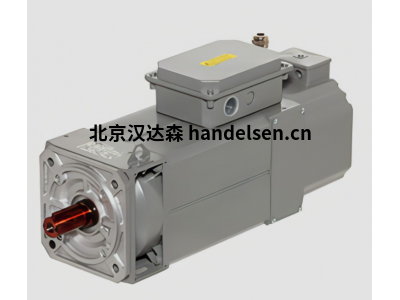

OEMER逆變器用低慣量三相異步電機HQLa-Li 180S系列
一、OEMER逆變器用低慣量三相異步電機HQLa-Li系列
OEMER HQLa_Li 三相異步低慣量電機的設計和制造旨在滿足現代生產線中通常使用的動態電機對扭矩輸出的要求。
該電機通過設計和開發，以減少轉動慣量，并保證額定扭矩和轉動慣量之間的有利關系。
二、OEMER特點：
電機可以以少的能源消耗產生高的加速度和動態的性能。
四邊形由薄片定子，通風管道直接集成在磁性疊片中，所以結構堅固和緊湊，具有出色的熱效率。
轉子通風的設計，保證了受熱應力影響的部件的可靠運行和均勻冷卻。
通風系統大尺寸，且經過優化，因此即使在不利的環境條件下，電機也可以正常運行。
三、OEMER HQLa電機的優點：
高扭矩/轉動慣量比
線性設計
動態性能
緊湊的尺寸
有效的通風
多種選擇
本系列電機的主要使用行業：
鋼板廠
紙和紙板作品
鋼鐵
四、使用領域：
紙張和紙板切割機
旋轉剪刀
鈑金切割線
鈑金折彎機
機械傳動測試系統
金屬管加工線
金屬網框架
OEMER逆變器用低慣量三相異步電動機
低慣量電機，適用于逆變器負載應用。
軸高： 180, 225, 280 mm
功率： 30…289kW
扭矩： 550...870Nm
重量： 370…1950kg
極數： 6
基本轉速： 500、580、650、1000rpm
電源電壓： 330 - 400…460Vac
連接： 星形、三角形、三角形/星形
電氣連接： 3 或 6 個端子鋁/鋼接線盒（三角形/星形連接僅適用于特定型號）
振動度： R、S
平衡方式： 半鍵、全鍵或無鍵可按要求
環境溫度： -20…+40°C
定子材料： 磁鋼
覆蓋材料： 鑄鐵
軸鋼： C45 – 39NiCrMo 應要求提供
接線盒位置： 標準位置頂部安裝，根據要求側面安裝
可用選項： 編碼器、PTC、KTY84-130、PT100、絕緣軸承、加大尺寸的風扇單元
五、OEMER逆變器用低慣量三相異步電動機HQLa-Li系列具體型號：
OEMER HQLa-Li 180S
OEMER HQLa-Li 180M
OEMER HQLa-Li 180L
OEMER HQLa-Li 180P
OEMER HQLa-Li 180X
OEMER HQLa-Li 225M
OEMER HQLa-Li 225L
OEMER HQLa-Li 225P
OEMER HQLa-Li 225X
OEMER HQLa-Li 280S
OEMER HQLa-Li 280M
OEMER HQLa-Li 280MX
OEMER HQLa-Li 280L
OEMER HQLa-Li 280P
OEMER HQLa-Li 280PX
六、OEMER低慣量三相異步電機 HQLa-Li 180S產品參數
額定功率（500RPM）KW 30,4
額定扭矩（500RPM）NM 580
額定電流（500RPM）A 72,2
額定功率（650RPM）KW 39,5
額定扭矩（650RPM）NM 580
額定電流（650RPM）A 89,5
額定功率（1000RPM）KW 58,3
額定扭矩（1000RPM）NM 557
額定電流（1000RPM）A 129
扭矩 NM 1100
轉速 RPM 4300
轉動慣量 Kgm2 0,391
重量 Kg 370
