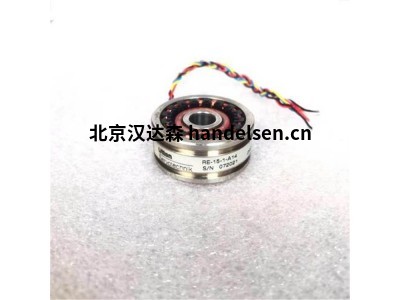

LTN編碼器RE-15-1-A15：

旋轉變壓器是除光學旋轉編碼器之外，常用的位移和角度傳感器。它可以將將旋轉系統的角位置量，轉換為兩個絕對的電壓信號。這樣，角位置量可以采用絕對值式方式表示。今天的旋轉變壓器解決方案，通常是無刷結構；轉子的信息通過感應線圈傳遞。與旋轉或增量編碼器不同，旋轉變壓器在一圈內提供的是絕對信號，因此通電后不需要校準。旋轉變壓器多用于控制技術，例如伺服電機驅動器，定位驅動器和集成控制電機的設備。對于這類系統來說，系統的穩健性和可靠性至關重要。



技術參數：

磁極對：1

轉化率：0.5±0.05

輸入電壓：7 Vrms

輸入電流（典型值）：58 mA

輸入頻率：5 kHz

相移（±3°）：13°

零電壓max值：30 mV瑗緣ww王王

精度：根據要求，±10’、±4’和±6’

精度波動：max 1'

工作溫度：-55°C…+155°C

max允許速度：20.000 min-1

高壓外殼/繞組：min. 500 VAC

高壓繞組/繞組：min. 250 VAC

轉子/定子：完全浸漬

空心軸：max 12 mm

外徑：36.3 mm

長度：16 mm



應用：

紡織機械

采礦機械

伺服電機

混合動力驅動或汽車工業

免維護系統

輻射應用

常用型號：RE-15-1-A14 RE-15-1-A84 RE-15-1-K01 RE-15-1-K09 RE-15-1-V02 RE-15-1-V07 RE-15-3-A14 RE-15-3-D01 RE-15-3-D04 RE-15-4-D04 RE-21-1-A01 RE-21-1-A04 RE-21-1-A05 RE-21-1-B71 RE-21-1-K05 RE-21-1-K06 RE-21-1-V01 RE-21-1-V2 5 RE-21-1-V32 RE-21-3-A01 RE08-1-A45 RE-21-1-A05 RE-15-1-A14 RE-15-1-V07 RE-15-3-D04 RE-15-1-K01 RE-15-4-D04 RE-21-1-A01 RE-21-1-A06 RE-21-1-A05 RE-21-1-K05 RE-21-3-A03 RE-165-1-C001 R58WVRE151B24-031-07CX R71SSRE211A01-023-07R
