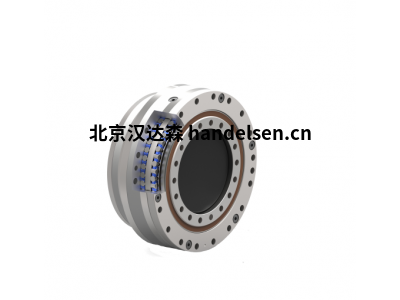

SPINEA G系列

G系列是新一代的TwinSpin高精度減速器，主軸承采用了新的設計，并為苛刻的應用提高了性能。與上一代產品相比，G系列提高了扭矩和重量比。主軸承的創新設計帶來了高的傾斜剛度，輸出軸承的高精度，以及允許定制解決方案的模塊化設計。G系列的進一步改進，進一步減少了傳動機構的摩擦，降低了滯后性，降低了Lost Motion的設置，特別是在小尺寸中。后，G系列引入了標準和空心軸設計的新尺寸減速器，擴大了TwinSpin減速器的產品組合和應用范圍。



優點



1.高傾斜剛度

2.低摩擦

3.高精度的輸出軸承

4.高扭矩密度

5.減少運動損失設置

6.高扭矩過載能力



分類：

SPINEA TS 075 G

SPINEA TS 085 G

SPINEA TS 085 GL

SPINEA TS 095 G

SPINEA TS 095 GL

SPINEA TS 115 G

SPINEA TS 115 GHx

SPINEA TS 125 GH

SPINEA TS 135 G

SPINEA TS 155 G

SPINEA TS 155 GHx

SPINEA TS 185 G

SPINEA TS 225 G

SPINEA TS 335 G

SPINEA 憑借多年的技術支持和工程經驗，SPINEA可以根據客戶要求提供高度專業的解決方案。SPINEA對標準的G、T、E、H、M系列TwinSpin減速機，DS、DSH、DSM、DSF系列DriveSpin和RotoSpin模組系列進行各種設計修改。SPINEA的技術支持是基于TwinSpin、DriveSpin和RotoSpin在工業領域各種應用的專業建議，例如機器人、自動化、金屬加工、醫藥、攝像系統、安保等。這些特殊解決方案的優勢在于SPINEA 其緊湊的模塊化設計、易于連接到支撐結構且嚴謹保證減速器密封。



優勢:

1.集成化設計，

2.模塊化設計，

3.易于連接到支撐結構，

4.嚴謹保證減速器密封。



SPINEA twinspin 系列

“高精度減速機”這一概念將高精度減速機和高精度十字交叉滾子軸承完全集成在一個單元中。 TwinSpin高精度減速齒輪專為需要高減速比、高動態精度、低傳動損失、高轉矩和高剛度、緊湊型設計減小安裝空間、質量輕的應用而設計。



這種新的傳動概念允許在機器人和自動化、機床、測量設備、導航系統、飛機工業、軍事和醫藥領域、木材加工領域、打印機分支、紡織工業和玻璃處理、灌裝機等應用中廣泛使用。



TwinSpin 減速機基本元件:

殼體 - 包含高強度高精度軸徑向軸承

輸出軸封 - 在輸出側防止內部污染和減速機漏油

法蘭 - 輸入輸出法蘭都被定位螺栓固定，并且相對于殼體在十字交叉滾柱軸承保護下以輸出轉速運動

軸 - 高速旋轉的原件，由滾珠軸承支撐。軸承的滾道直接由軸和法蘭組成。通過軸承驅動偏心體從而驅動擺線盤運動

擺線齒輪 - 擺線的形狀，50%同時嚙合保證了傳輸高扭矩，保證了零背隙特性

傳動原件 - 將擺線齒輪的公轉運動轉化成自傳運動



高精度減速機和高精度十字交叉滾柱軸承集成在一個單元中
