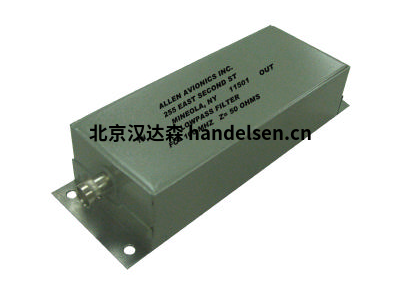

AllenAvionics低通濾波器HPLP系列

　　這些高功率低通濾波器是

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　設計用于任何高功率應用。

　　它們適用于高帶寬的帶寬限制

　　功率傳送器。它們的阻抗不變

　　該設計與所有天線調諧器兼容。他們

　　滿足MIL-STD-810E的適用要求。

　　它們的頻率為3 MHz至100 MHz

　　兆赫，有50、200或500瓦的版本。

　　例如：

　　截止頻率=3 Mhz，形狀系數為“A”。在40分貝時

　　•頻率=3 MHz x 5.7=17.1 MHz

　　截止頻率=3 MHz，形狀系數為“B”。在40分貝時

　　•頻率=3 MHz x 2.3=6.9 MHz

　　規格25MHz低通

　　濾波器類型-----------------低通濾波器

　　截止頻率------3 Mhz至100 Mhz

　　通帶插入損耗--<0.3 dB，典型

　　通帶電壓駐波比優于------------1.5:1

　　阻抗------------------50歐姆

　　拒絕------------------->40 dB至10 x Fc

　　功率處理---------50、200或500瓦

　　所有裝置均配有安裝支架

　　可用連接器------BNC，N型，UHF內螺紋(50瓦版本可用于SMA連接器)

　　這些過濾器通常是供應的

　　帶有N個內螺紋接頭，但可以

　　與BNC連接器和SO-239一起訂購

　　超高頻連接器。所有th過濾器均采用標準配置

　　密封金屬外殼，設計用于

　　嚴格的應用程序。他們抵抗沖擊，

　　振動、高溫和低溫極限，

　　鹽、沙、灰塵和泄漏，過濾器被損壞

　　旨在滿足

　　MIL-STD-810E(環境試驗方法)

　　和MIL-F-14072D(地面飾面

　　(基于設備的)以下所列。

　　罐是冷軋鋼-電鍍錫或熱浸錫。

　　環境的

　　高度：方法5003，程序1，11，

　　和III程序III的試驗高度為

　　在57.2千帕壓力下4570米。

　　高溫：方法501-3，

　　程序I至+70 C不工作，以及

　　程序11至+60℃運行。

　　低溫：方法502.3，

　　程序I至-51 C不工作，以及

　　程序11至-40“C操作。

　　溫度沖擊：方法503.3，低

　　溫度-51攝氏度和高溫+48英寸C。

　　太陽輻射：方法505.3，程序1，干熱溫度條件

　　雨水：方法506.3，程序I

　　濕度：方法507.3，程序111。

　　真菌：方法508.4。

　　鹽霧：方法509 3，程序I

　　沙塵：方法510 3程序I和11

　　泄漏(浸沒)：方法512.3，程序1，在1.0米處2小時

　　振動：方法514，類別1、3和8(表514-AIII)

　　沖擊：方法516.4，程序1，V和VI。

　　結冰/凍雨：方法521.1。

　　訂購信息：

　　系列：HPLP-xxpxx-x-xxx-x

　　頻率：以兆赫為單位

　　形狀系數：A到E

　　功率：50、200或500(瓦)

　　連接器：N、BNC、UHF、S

　　示例：

　　HPLP-10P50-A-050-U 10.5 MHz截止，形狀系數A，50瓦，超高頻連接器

　　HPLP-100P0-B-500-N 100 MHz截止，形狀系數B，500瓦，N型連接器
