SKF 滾針軸承部件

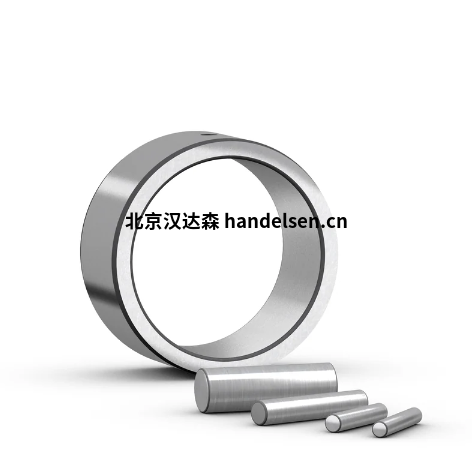

SKF 滾針軸承內圈作為獨立部件提供，可與滾針和保持架組件或沖壓外圈滾針軸承結合使用，滾針軸承可用于設計全補軸承。
SKF 滾針軸承部件特點和優點
滾動軸承
中橫截面最小 在可用空間較小的應用中，滾針和保持架組件提供了非常緊湊的解決方案。
高承載能力 由于其大量的滾子，滾針和保持架組件具有很高的承載能力。
高剛性
由于滾針和保持架組件具有高剛度，因此具有大量小直徑滾子。
內圈
內圈有兩個系列：
紅外系列
帶或不帶潤滑孔
帶或不帶加工余量
SKF 滾針軸承部件LR系列
IR系列內圈
是滾針軸承的標準 SKF 內圈
經過硬化和研磨
具有精密的研磨滾道表面，兩側
都有導入倒角 倒角便于組裝并保護密封唇在安裝過程中免受損壞。
可提供帶潤滑孔的某些尺寸（型號后綴 IS1）
可根據要求提供帶附加潤滑孔的內圈。
可根據要求提供預研磨滾道和加工余量（型號后綴 VGS）
在需要極其嚴格的幾何公差的應用中，它們可以安裝在軸上后進行精磨。
LR系列內圈
經過硬化處理，孔和滾道直徑經過磨削
翻轉側面并平滑邊緣
可用于為較大的跳動和寬度公差不太重要的應用提供具有成本效益的軸承配置
內圈系列
也可提供不同寬度
當軸比標準軸寬時，允許軸相對于軸承座有更大的軸向位移
為接觸式密封件的唇口提供出色的配合面（圖 4)
應位于兩側以防止軸向移動（無論環是否有過盈或松配合）
一側可以靠肩，另一側可以通過卡環、距離環或螺母定位
IR 5X8X12
滾針軸承內圈，IR系列
滾針軸承的內圈可作為單獨的部件提供。它們通常與滾針和保持架組件或沖壓外圈滾針軸承結合使用，用于軸無法硬化和研磨的應用中。IR 系列內圈是用于滾針軸承的標準 SKF 內圈。
實現內圈的完全互換性
用于滾針軸承的標準 SKF 內圈
適應兩個方向的軸向位移
尺寸：
孔徑：5 毫米
外徑：8 毫米
滾道直徑：8 毫米
寬度：12 毫米
質量：0.0028千克
滾針軸承內圈：
IR 5X8X12
IR 5X8X16
IR 6X10x10
IR 6X10x10 IS1
IR 6X9X12
IR 6X9X16
IR 7X10x10.5
IR 7X10x12
IR 7X10x16
LR 7X10x10.5
IR 8X12X10
IR 8X12X10 IS1
IR 8X12X10.5
IR 8X12X12.5
LR 8X12X10.5
IR 9X12X12
IR 9X12X16
IR 10x13X12.5
IR 10x14X12 IS1
IR 10x14X13
IR 10x14X16
IR 10x14X20
LR 10x13X12.5
IR 12X15X12
IR 12X15X12.5
IR 12X15X16
IR 12X15X16.5
IR 12X15X22.5
IR 12X16X12 IS1
IR 12X16X13
IR 12X16X16
IR 12X16X20
IR 12X16X22
LR 12X15X12.5
LR 12X15X22.5
IR 14X17X17
IR 15X18X16
IR 15X18X16.5
IR 15X19X16
IR 15X19X20
IR 15X20x12 IS1
IR 15X20x13
IR 15X20x23
LR 15X18X12.5
IR 17X20x16
IR 17X20x16.5
IR 17X20x20
IR 17X20x20.5
IR 17X20x30.5
IR 17X21X16
IR 17X21X20
IR 17X22X13
IR 17X22X16
IR 17X22X23
IR 17X24X20
LR 17X20x16.5
LR 17X20x20.5
LR 17X20x30.5
IR 20x24X16
IR 20x24X20
SKF 滾針軸承用滾針：
滾針：
由碳鉻鋼制成
硬度為 58 至 65 HRC
具有精確的研磨表面
如需幫助設計完整的軸承配置或計算這些軸承配置的性能數據，請聯系 SKF 應用工程服務。
RN-1.5X13.8 BF/G2
常用機械產品
SKF提供各種常見的機械產品，如SKF軸承座的定位環、圓柱滾子和滾針。
尺寸
直徑：1.5 毫米
長度：13.8 毫米
滾筒等級：G2
滾針質量：0.191 克
RN-1.5X13.8 BF/G2
RN-1.5X5.8 BF/G2
RN-2X19.8 BF/G2
RN-2X7.8 BF/G2
RN-2X9.8 BF/G2
RN-2.5X15.8 BF/G2
RN-3X13.8 BF/G2
RN-3X15.8 BF/G2
RN-3X9.8 BF/G2
RN-3.5X21.8 BF/G2
RN-4X15.8 BF/G2
RN-4X17.8 BF/G2
RN-4X29.8 BF/G2
RN-4X39.8 BF/G2
RN-5X23.8 BF/G2
RN-5X29.8 BF/G2
