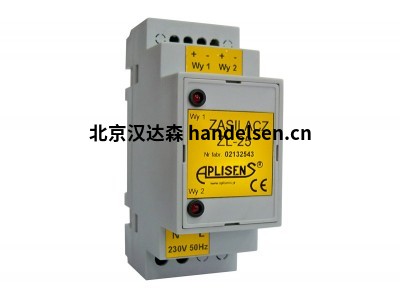

 Aplisens電源ZL-25-01

輸出電源 2x24 V DC

輸出電流 2 × 50 mA

指示存在輸出電壓

抗短路和過電壓

外殼可安裝在標準導軌上（TS35、TS32）

應用程序和功能

Aplisens ZL-24-01電源與230 V、50 Hz交流網絡電源一起使用，用于需要直流電的電力設備（輸出電壓范圍為5÷30 V，標準值為24 V）。

該產品可提供兩電壓DC輸出2x24 V DC（2x50mA）。為了增加輸出電流，兩個通道應并聯連接。

Aplisens ZL-25-01通常用于為需要24 V DC電源。

技術參數

輸入電壓230 V，50 Hz（±10%）

輸出電壓2x24 VDC±1.2 V DC（特殊版本：5÷30 V）

負載電流2×50 mA

電隔離網絡變壓器

強度試驗參數1,5 kVAC，50 Hz，1 min

環境溫度5…60°C

防護等級IP20

重量0.4 kg



APLISENS電源ZL-24-08

輸出電流 800 毫安

高能效

指示輸出電壓的存在

抗短路和過電壓

過壓保護

外殼可安裝在標準導軌上（TS35、TS32）



Aplisens ZL-24-08電源通常與230 V、50 Hz交流網絡電源一起使用，用于需要直流電的電力設備（輸出電壓范圍為5÷48 V，標準值為24 V）。

ZL-24-08通常用于為需要24 V直流電源的自動設備供電。

技術參數

輸入電壓230 V，50 Hz（+15%，-20%）

輸入電流?100 mA

輸出電壓24±1.2 V DC（特殊版本：5÷48 V）

負載電流0,8 A

恒載電流0,1…0.5 A

輸出功率?20 W

電流分離脈沖變壓器

強度試驗參數1.5 kV AC，50 Hz，1 min

負載波動的影響?5%/350 mA

電源電壓波動的影響?2%

環境溫度5…60°C

套管UEGM 25（PHOENIX）

防護等級IP20

重量0.25 kg

注意：安裝時，務必確保電源和其他設備之間有足夠的間隙，以便散熱。與電源側壁的小距離為15 mm。



APLISENS用于兩線制變送器的電源和隔離器ZS-30

通用電源：20…253 V AC/DC

電路的電流分離（IN-OUT、IN-SUPPLY、OUT-SUPPLY）

測量鏈 INOUT 的數字校準

準確度 0,1%



應用和功能

APLISENS ZS-30電源和隔離器設計用于為雙線傳輸中具有4…20mA信號的變送器供電，并通過電流分離電路將該信號轉換為自動控制中使用的標準信號之一：4…20mA、0…20mA；0…5mA；0…10V、0…5V、1…5V，2…10V。輸入、輸出和供應電路是電隔離的。

電源參數

電源20…253 V AC/DC

電路間的測試電壓1,5 kV，50 Hz

功耗?2 W

電源電流（啟動）大值0.6 A（對于USUP=20 V DC）

計量學參數

精度?0.1%

負載電阻波動的影響?±0,05%

溫度波動的影響?±0,01%/°C

環境溫度5…55°C

防護等級IP20

重量<0,15kg



APLISENS本安型電源及隔離器ZS-30Ex1

防爆本質安全

電路的電流分離（IN-OUT、IN-SUPPLY、OUT-SUPPLY）

準確度 0,1%

外殼可安裝在標準 TS35 導軌上



應用程序和功能

APLISENS ZS-30Ex1電源和隔離器是帶有外部（輸入）本安電路的部分本安設備。

APLISENS ZS-30Ex1設計用于為危險區域使用的本安型變送器供電，雙線傳輸中的信號為4…20 mA，并通過電流分離電路將該信號轉換為自動控制中使用的標準信號之一。

APLISENS ZS-30Ex1標準型本安輸入電路的電源電壓為25 V DC。根據客戶的要求，該電壓可更改為16、18、22或24 V DC。

輸出電路可連接到任何單獨電源電壓<250 V（來自變壓器網絡電源）的設備。

標定

用戶可以通過前面板上的標記孔使用電位計調整起點和范圍寬度的設置。



電流分離

輸入輸出光電

輸入電源、輸出電源脈沖變壓器

電路之間的測試電壓2,5 kV AC、50 Hz或等效DC轉換誤差

精度0.1%

非線性±0,05%

溫度波動的影響±0,1%/10°C

負載電阻波動的影響±0.05%

電源電壓波動的影響±0.1%

動態特性

時間常數c.0,05 s（按排列：0,1…1 s）

電源

電源電壓24V DC±10%

允許紋波1%

電源電流90 mA

正常使用條件

環境溫度5…60°C

相對濕度30…80%

外殼防護等級IP20

重量0,2 kg



APLISENS本安網絡電源及隔離器ZS-31Ex1

防爆本質安全

電路的電流分離（IN-OUT、IN-SUPPLY、OUT-SUPPLY）

準確度 0,1%

外殼可安裝在標準導軌上（TS35、TS32）



應用程序和功能

APLISENS ZS-31Ex1電源和隔離器是帶有外部（輸入）本安電路的部分本安設備。

APLISENS ZS-31Ex1設計用于為危險區域使用的本質安全變送器供電，雙線傳輸中的信號為4…20 mA，并通過電流分離電路將該信號轉換為自動控制中使用的標準信號之一。

APLISENS ZS-31Ex1標準型本安輸入電路的電源電壓為25 V DC。根據客戶的要求，該電壓可更改為16或18 V DC。

輸出電路可以連接到任何單獨電源電壓小于250 V（來自變壓器網絡電源）的設備。

標定

用戶可以通過前面板上的標記孔使用電位計調整起點和范圍寬度的設置。

電流分離

輸入輸出光電

輸入電源、輸出電源網絡變壓器

2.5 kV AC、50 Hz或等效DC電路之間的測試電壓

轉換錯誤

精度0.1%

非線性±0.05%

溫度波動的影響±0,1%/10°C

負載電阻波動的影響±0.05%

電源電壓波動的影響±0.1%

動態特性

時間常數c.0,05 s（按排列：0,1…1 s）

電源

額定電源電壓：230 V AC±10%

功率4 VA

正常使用條件

環境溫度5…60°C

相對濕度30…80%

套管

防護等級IP20

重量0,35 kg
