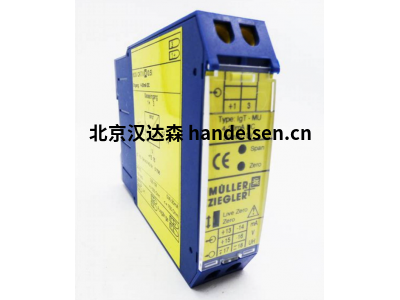

Müller + ZieglerPw-MU, Pnz-MU, Pz-MU, Pd-MU, Pdr-MU電源
Müller + ZieglerPw-MU、Pnz-MU、Pz-MU、Pd-MU 和 Pdr-MU 用于將交流或三相網絡中的有功功率轉換和分離成與負載無關的直流和直流電壓信號。
Müller + Ziegler
Type:
Pw-MU, Pnz-MU, Pz-MU, Pd-MU, Pdr-MU
功能
要測量的變量通過內部電流互感器和分壓器到達模擬乘法器。 這里有
電流和電壓的瞬時值相乘并在隨后的積分階段形成為與有功功率對應的直流電壓的平均值。 可以使用任何正弦或非正弦交流電流值
可以測量波形。 輸入和輸出信號之間的電流隔離是通過光耦合器完成的。 下游放大器提供外加直流和直流電壓信號。 兩個出口都是
空載和短路保護。
兩個輸出之間不允許連接。 輔助電壓處于“零電壓”或波動的標稱電壓
> ± 20% 需要。
Müller + Ziegler
Type:
Pw-MU, Pnz-MU, Pz-MU, Pd-MU, Pdr-MU
技術參數：
輸入 具有交流或三相電流的輸入可變有功功率
標稱值 50-150% 視在功率
使用交流電：S = U x I
三相電流：S = U x I x 1.732
標稱電壓 100 V、110 V、230 V、400 V、500 V 或 600 V
± 20%，最大 3.5 VA
標稱電流 1 A 或 5 A，0.3 VA
標稱頻率 50 Hz、60 Hz 或 400 Hz
持續過載電流：2倍
電壓：1.2倍
浪涌過載電流：20次，1秒
電壓：2 倍，1 秒。
輸出 輸出變量雙輸出
標稱值 0-20 mA / 500 Ω 負載和 0-10 V / 最大 10 mA 負載
選項“帶電零位”4-20 mA / 500 Ω 負載和 2-10 V
最大 10 mA 可負載（需要輔助電壓）
雙極輸出，例如B. - 20 - 0 - + 20 mA / 500 Ω 負載和
- 10 - 0 - + 10 V / 最大 10 mA 可負載
零點增加 z。 B. 0-10-20 mA / 500 Ω 負載和
0-5-10 V / 最大 10 mA 可負載
傳遞行為精度 ± 0.5%
電壓影響 <0.1% at ± 10% 標稱電壓
頻率影響 <0.3% 在 10 Hz 頻率變化時
相角影響 <0.5% at ± 90 °
溫度范圍 -15°C 至 +20°C 至 +30°C 至 +55°C
10 K 時溫度的影響 <0.3%
輔助電壓影響無
負載影響無
外場影響無 (400 A/m)
殘余紋波 <30 mVss
響應時間 <300 毫秒
開路電壓最大 24 V。
過載時電流限制最大為 2 倍
測試電壓 <500 V：輸入、輸出、輔助電壓之間為 4 kV
> 500 V：輸入和輸出之間為 5.2 kV
4 kV 輸入/輸出至輔助電壓
