一般數據

電機類型3~

型號名稱FCA

框架尺寸56

安裝B14b

框架材料鋁

絕緣等級F/B

DE頂部接線盒位置

接線盒方向電纜壓蓋至右側

重量（kg）3.60

旋轉方向右/左

振動等級A

平衡方法半鍵

冷卻類型IC411

根據IEC 60034-1執行

噪聲級IEC 60034-9

電氣數據

功率1 50Hz（kW）0,06

功率1 60Hz（kW）0,07

頻率（Hz）50/60

電壓50Hz（V）220-240/380-420

電壓60Hz（V）220-280/380-480

電壓/頻率公差（范圍電壓無效）

范圍B

連接Δ/Y

電桿4

效率100 50Hz（%）56

效率100 60Hz（%）56

功率因數0.69

啟動電流（Ia/In）4

起動扭矩（Ma/Mn）2

擊穿扭矩（Mk/Mn）2,1

電流50Hz（A）0.39/0.22

電流60Hz（A）0,42/0,24

電機特性

顏色RAL7030

油漆表面有光澤

防護等級IP55

電纜密封套尺寸（電纜連接）1xM20x1,5 1個盲塞

電纜密封套類型標準

軸端（mm）9 x 20

軸材料C45

NDE塑料風扇規格

法蘭尺寸105

機械數據

扭矩（Nm）0.43/0.42

轉速（1/min）1340/1608

軸承DE 6201.ZZ.C3

軸承NDE 6201.ZZ.C3

軸承DE松動軸承的安裝

軸承NDE松動軸承的安裝

軸承壽命（h）20000

允許徑向載荷（X/2）（N）362

允許徑向載荷（X0）（N）400

允許徑向載荷（Xmax）（N）325

允許軸向載荷B3、B5、B35、B14、B34（N）350

允許軸向載荷V1、V3、V19、V18（N）335

慣性矩（kgm²）000023

影響因素關稅S1

環境溫度（°C）-20至+40

位置高度（m）1000

型號：

AB07A2200022

AB07A2200007

UM07A4200003

AC07A4000001H

AC07B6300002

AC07B6300000

AC07B6300004

AC07B6300003

AC07B6300019

AC07B6300001

UM06B6300001

UM07B6300001

UM07B6300002

AC07B6000001H

AC07A4800002

AC07A4800001

AC7A2100002

AC07A2100003

AC07A2100006

AC072100004

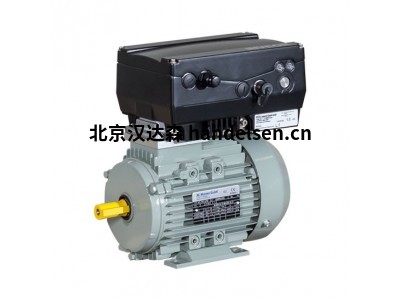

德國AC-MOTOREN三相電機 AC05A4000003H
