VAC柵極驅動變壓器 用于IGBT的柵極驅動變壓器
產品介紹
VAC納米晶體共模扼流圈
基于納米晶玻璃纖維的共模扼流圈 （CMC） 可在緊湊型設計中提供最高的衰減，滿足各種 EMI 要求。廣泛的標準類型產品組合為單相和三相應用以及 4 相 CMC 提供解決方案。®
好處：
由于高磁導率和飽和磁化，體積小，衰減高
廣泛的標準產品組合
平坦的溫度特性
提供高電流或高電壓解決方案

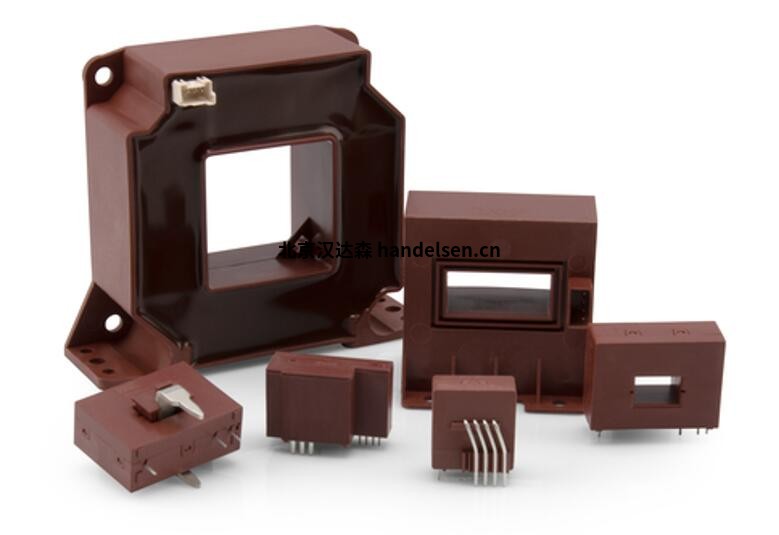

VAC電流互感器
用于 50 Hz/60 Hz 電表的電流互感器需要具有最高磁導率和線性度的磁芯材料。
好處：
寬溫度范圍內的低相位幅度誤差
寬電流范圍（6 A 至 200 A）
屏蔽版本
非常緊湊的直流耐受版本，適用于 IEC 儀表
ANSI 類型從 20 A 到 320 A
VAC柵極驅動變壓器
用于IGBT的柵極驅動變壓器是驅動電路中的關鍵元件，它為中間電路和低壓控制側之間的開關和保持安全的電流隔離提供必要的電源。
通過使用納米晶VITOPERM作為核心材料，真空施梅爾茨柵極驅動變壓器結合了高功率密度和高絕緣強度。
好處：
增強絕緣
低耦合電容
低漏感
緊湊型設計中的大電壓時間區域
技術參數
設計 表面貼裝或四氫呋喃
傳輸比率（典型值） 1：1 至 1：3
繞組數量（典型值） ≤ 4
標準 61558-2-16 或 61800-5-1
開關頻率 ≤ 100千赫
電壓時間區 ≤ 1，000 μV
權力 ≤ 45 VA
主電感 1-5 毫安
漏感 ≤ 10 μH
耦合電容 ≤ 15 pF
常用型號
VAC T60404-B4721-X021
VAC T60404-P4640-X10084
VAC T60004-L2130-W352
VAC T60404-N4644-X053
VAC SEH23A-D0025-L010
VAC T60006-L2020-W409
VAC T60006-E4010-W534
VAC T60006-E4010-W663
VAC T60404-N4646-X100
VAC T60404-N4644-X200
VAC T60006-L2025-W380
VAC T60403-D4097-X055
VAC T60004-L2020-W374
VAC T60004-L2060-W463
