gemu 612系列隔膜閥

描述

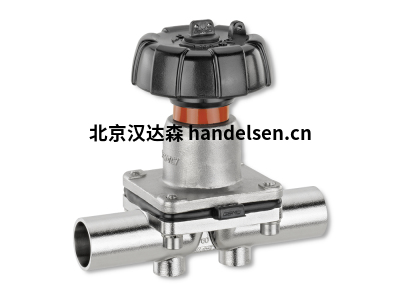

蓋米612是一款手動金屬隔膜閥。壓塊和內部組件均為不銹鋼材質，符合衛生級標準。

技術參數

閥類: 金屬隔膜閥

閥體材質: 316L,1.4408,1.4435

工作壓力: 0-10 bar

工作溫度℃: 150 ° C

通徑范圍DN : 10-20

標準配置包括一體式光學位置指示器和密封調節器，以延長隔膜的使用壽命。

特征

-適用于惰性和腐蝕性*液態和氣態介質

-閥蓋的耐化學性

-CIP / SIP清潔和消毒功能

-高壓滅菌能力

-對顆粒介質不敏感

-閥體和隔膜有各種材料和設計

-緊湊型設計（非常適合空間）

-密封調節器可實現無級***小流量調節

好處

-介質和執行器之間的密封分離

-可選的流向

-可以進行優化排水的安裝

-由于獲得***的密封調節器，隔膜使用壽命長（美國***5 377 956）

-閥體也可提供多端口設計（M型塊和T型閥體）或罐底閥體

隔膜閥：閥門類型

蝶形閥包括環形主體，環形彈性體座/襯里插入其中。通過軸引導的墊圈通過90°旋轉運動進入墊圈。根據型號和標稱尺寸，可以關閉高達25 bar的工作壓力和高達210°C的溫度。大多數情況下，這些閥門用于機械純液體，但也可以用于正確的材料組合，而不會對輕微磨損的介質或氣體和蒸汽造成任何問題。

由于材料種類繁多，蝶閥普遍兼容，例如無數工業應用，水/飲用水處理，沿海和近海部門。對于其他類型的閥門，蝶閥通常也是一種經濟***替代方案，對開關周期，衛生或控制精度沒有嚴格的要求。在大于DN 150的大型公稱尺寸中，它通常是仍然可行的截止閥。對于耐化學性或衛生方面的更嚴格要求，可以使用帶有PTFE或TFM制成的閥座的蝶閥。與PFA封裝的不銹鋼圓盤相結合，適用于化學或半導體行業的高腐蝕性介質;并且使用拋光的不銹鋼圓盤，它也可以用于食品或制藥領域。

對于所有***的閥門類型，GEMü提供多種定制附件，用于自動化和工藝優化。 ELECTR。位置指示器，位置和過程控制器，傳感器系統和測量設備可以輕松快速地安裝，調整和集成到現有過程控制技術中。

隔膜閥diaphragm valve

隔膜閥是用隔膜作啟閉件封閉流道、截?cái)嗔黧w、并將閥體內腔和閥蓋內腔隔開的截止閥。隔膜常用橡膠、塑料等彈性、***、非滲透性材料制成。 閥體多用塑料、玻璃鋼、陶瓷或金屬襯膠材料制成。 結構簡單、密封和防腐性能較好，流體阻力小。用于 低壓、低溫、腐蝕性較強和含懸浮物質的介質。按結構形式分有屋脊式、截止式、閘板式等。按驅動方式分有手動、氣動、電動。

分類 屋脊式、截止式、閘板式等。

屬于 特殊形式的截?cái)嚅y

別稱 膜式閥

優點 結構簡單、密封和防腐性能較好

簡介

隔膜閥的結構形式與一般閥門大不相同，是一種***的閥門，是一種特殊形式的截?cái)嚅y，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，現***使用在各個領域。常用的隔膜閥有襯膠隔膜閥、襯氟隔膜閥、無襯里隔膜閥、塑料隔膜閥。

隔膜閥

隔膜閥

隔膜閥是在閥體和閥蓋內裝有一撓性隔膜或組合隔膜，其關閉件是與隔膜相連接的一種壓縮裝置。閥座可以是堰形，也可以是直通流道的管壁。隔膜閥的優點是其操縱機構與介質通路隔開，不但保證了工作介質的純凈，同時也防止管路中介質沖擊操縱機構工作部件的可能性。此外，閥桿處不需要采用任何形式的單獨密封，除非在控制有害介質中作為安全設施使用。隔膜閥中，由于工作介質接觸的僅僅是隔膜和閥體，二者均可以采用多種不同的材料，因此該閥能理想地控制多種工作介質，尤其適合帶有化學腐蝕性或懸浮顆粒的介質。隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制，它的工作溫度范圍大約為－50～175℃。隔膜閥結構簡單，只由閥體、膜片和閥頭組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。

工作原理及組成

隔膜閥用***襯里的閥體和***隔膜代替閥芯組件，利用隔膜的移動起調節作用。隔膜閥的閥體材料采用鑄鐵、鑄鋼，或鑄造不銹鋼，并襯以各種***或***材料、隔膜材料橡膠及聚四氟乙烯。襯里的隔膜***性能強，適用于強酸、強堿等強腐蝕性介質的調節。

隔膜閥的結構簡單、流體阻力小、流通能力較同規格的其他類型閥大；無泄漏，能用于高粘度及有懸浮顆粒介質的調節。隔膜把介質與閥桿上腔隔離，所以沒有填料介質也不會外漏。但是，由于隔膜和襯里材料的限制，耐壓性、耐溫性較差，一般只適用于1.6MPa公稱壓力和150℃以下。

隔膜閥的流量特性接近快開特性，在60%行程前近似為線性,60%后的流量變化不大。氣動形式的隔膜閥尚可附裝反饋信號、限位器及定位器等裝置，以適應自控、程控或調節流量的需要。氣動隔膜閥的反饋信號采用無觸點傳感技術。該產品采用薄膜式推進氣缸，替代活塞氣缸，排除了活塞環易損壞，造成泄漏而導致無法推動閥門啟閉的弊端。當氣源發生故障時，尚可操作手輪使閥門啟閉。

隔膜閥的密封原理

隔膜閥的密封原理是靠操作機構的向下運動壓下隔膜或隔膜組合件與堰式的襯里閥體或直通式襯里閥體的通道相密合，使之達到密封。密封比壓的大小靠關閉件向下的壓力大小來實現。由于閥體可以襯各種軟質材料，如橡膠或聚四氟乙烯等；隔膜也是軟質材料制成，如橡膠或合成橡膠襯里的聚四氟乙烯，故用較小的密封力就能達到完全密封。 [2]

隔膜閥只有閥體、隔膜和閥蓋組合件三個主要部件。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥桿螺母、閥瓣、氣動控制機構、電動控制機構等零部件不與介質接觸，且不會產生介質外漏，省去了填料函的密封結構。

隔膜閥適用的場合

隔膜閥是一種特殊形式的截?cái)嚅y，其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開。

由于受閥體襯里工藝和隔膜制造工藝的限制，較大的閥體襯里和較大的隔膜制造工藝都很難，故隔膜閥不宜用于較大的管徑，一般應用在≤DN200以下的管路上。

由于受隔膜材料的限制，隔膜閥適用于低壓及溫度不高的場合。一般不要超過180℃。由于隔膜閥具有良好的防腐性能，故一般多用于腐蝕性介質的裝置和管路上。由于隔膜閥的使用溫度適用介質受隔膜閥閥體襯里材料和隔膜材料的限制。

特點

（1）流體阻力小。

（2）能用于含硬質懸浮物的介質；由于介質只與閥體和隔膜接觸，所以無需填料函，不存在填料函泄漏問題，對閥桿部分無腐蝕可能。

（3）適用于有腐蝕性、粘性、漿液介質。

（4）不能用于壓力較高的場合。

結構分類

隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。

直角式隔膜閥

也稱突緣式，是***基本的一種常用代號為（G41）。其結構如下圖所示。從圖中可以看出，其閥體是有襯里的。隔膜閥閥體襯里，就是為了更好的發揮它的***特性。

這類結構，除直通式外，還可以制成直角式的

屋脊式

其結構形狀與截止閥相似，見下圖；

這種形式的隔膜閥，流體阻力比直角式隔膜閥大，但密封面積大，密封性能好，可適用于真空度高的管道。

直通式

閘板式隔膜閥

閘板式隔膜閥

其結構形式與閘閥相似，如下圖

閘板式隔膜閥流體阻力***小，適合于輸送粘性物料。

隔膜材料常用天然橡膠、氯丁橡膠、丁基膠、丁晴橡膠、異丁橡膠、氟化橡膠和聚氟乙丙烯塑料（F46）等。
