開關，可變導通時間，低導通電阻，碳化硅FET和Trench-FET。 高電流，低導通損耗

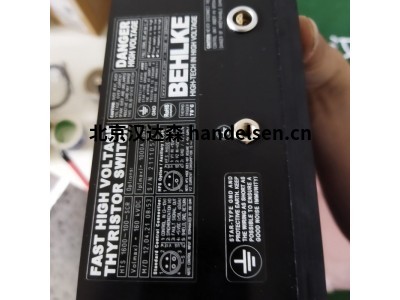

Behlke用于交直流電壓高達200 kV的高壓固態開關

behlke高壓開關源自德國Frank Behlke弗蘭克·貝爾克工程師而命名，1985年成立了第一家小型的私營企業，最初只是為了科學的目的設計高壓開關，在當時Behlkes 95% 的客戶都是研究人員和科學家。現如今BEHLKE 開關以可靠且經濟高效的方式替代舊閘流管、冷陰極管和火花隙 滿足許多激光和醫療行業的制造商，BEHLKE 產品經常用于與安全相關的醫療設備以及軍用雷達站



behlke固態高壓開關原理：

是指使用晶閘管器件作為開斷元件，也叫斷路器。傳統的固態高壓開關缺點非常明顯，那就是開斷延遲較大，不能進行準確控制開斷時刻限制，現如今隨著可關斷晶閘管的出現，實現了準確控制開斷時間并解決了限流能力的問題。



behlke高壓開關的特征介紹：

首先電壓方面：工作電壓從500 V 到 200 kV；電流：峰值電流從 15 到16,000 安培；連續工作頻率高達3 MHz；帶快速熱觸發器的安全電路；同時還有多種被動和主動冷卻選項

behlke常見幾種型號，多用于各大實驗室和高校：

Behlke  HTS 61-02、

Behlke  HTS 61-05、

Behlke  HTS 101-01、

Behlke  HTS 101-03、

Behlke  HTS 151-01、

Behlke  HTS 151-02、

Behlke  FSWP 91-01、

Behlke  FSWP 71-02

Behlke  FSWP 51-02



二、behlke由于分?jǐn)嗨俣瓤?、限流能力強 所造成損耗大、發熱嚴重問題，當然這些問題我們可以通過加裝冷卻選項來系統解決。下面介紹幾種最常見的冷卻方式：

1、銅散熱片方式；

2、DLC直接液體冷卻（水冷）；

3、間接液體冷卻；

4、接地冷卻法蘭等等。



下面著重介紹一下直接液體冷卻：

水冷是所有已知冷卻方法中的較佳冷卻效率的方法 ，水冷的話沒有接地散熱器，可大限度地減少雜散電容，從而實現更快的電氣上升時間和更低的功率損耗高工作頻率，DLC 原理允許開關模塊的整個電子元件非常均勻地冷卻，并顯著降低循環負載變化時的熱應力。
