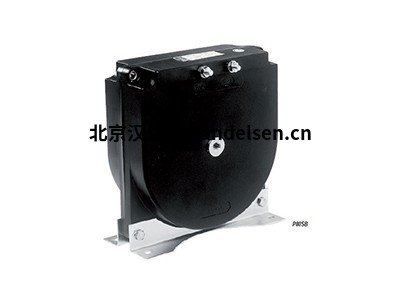

法國RSISOLSEC電流互感器

名稱。RSISOLSEC電流互感器

型號： S11-1





自1954年以來，RS ISOLSEC已經設計、制造和銷售了高達52kV的中低壓測量和保護變壓器、電流和電壓傳感器、環形CT和模制樹脂的絕緣元件。他們的設計室可以根據您的要求為您開發。市場。能源生產、能源運輸和分配、工業、鐵路、船舶、礦山、第三產業。專業領域：保護、瞬態電流測量、潛水設備。



二、法國RSISOLSEC部分產品介紹

1、法國RSISOLSEC電流互感器

法國RSISOLSEC電流互感器的使用方法：①最好選擇剛剛超過待測電流的標準初級電流作為互感器的初級電流。

例如：待測電流1124A。取Ip=1250A。

③最好選擇1 A或5 A作為二次電流，這取決于測量設備或繼電器以及變壓器與它所提供的設備之間的距離。

④當測量設備處于短路狀態時，使用位于變壓器附近的5 A次級電流，小于10米。

⑤當電流互感器與測量設備之間的距離較大時（大于10米），最好使用次級1 A。5 A時因接線而產生的焦耳損耗是1 A時的25倍。

⑥為了定義變壓器的功率（VA），將連接到變壓器的設備所消耗的功率與布線所吸收的功率相加。

(⑦建議選擇一個盡可能接近但高于計算值的功率，因為有關精度和安全系數的特性可以被修改。



2、法國RSISOLSEC變壓器

最好選擇供電網絡的額定電壓作為變壓器的初級電壓。

選擇下游開關設備的額定供電電壓作為二次電壓。

電壓系數由變壓器的最大工作電壓決定，它取決于電網的中性線系統和變壓器初級繞組的接地條件。

④當電壓互感器在相間連接時，電壓系數永久為1.2Un。

⑤當電壓互感器連接在相與地之間時，電壓系數取決于中性線系統。

⑥1.9 Un持續30秒，如果網絡是中性點，沒有自動消除故障，則有效接地。

(⑦1.9Un持續8h，如果網絡有隔離的中性點或有滅火線圈補償，故障不能自動消除。



3、法國RSISOLSEC電流互感器產品一般特點

①最高工作電壓為0.72kV

②工頻張力大

③初級電流ISN為5或1A，次級電流頻率為50Hz

④電網額定電壓20-72.5-100-245-420kv

⑤精確等級0.5-5pr15-5pr20-5p15-tpy

⑥閉合旋轉

⑦ITH 2-63卡短路熱電流

⑧動態電流

⑨軸徑280～1000mm

⑩環境溫度-25℃+40℃

無顯示樹脂模壓絕緣

?通風孔，M8優質端子

?鍍鋅鋼外圍固定腳

?RTE-NER-DP-MHT-13-00008參考標準



4、法國RSISOLSEC電流互感器產品介紹

這些電流互感器是隨著電力運輸網絡的發展，以滿足最嚴格的要求。
