Mini Motor MCDBS帶集成驅動和蝸桿減速齒輪的無刷伺服電機。

CN : 帶集成驅動和蝸桿減速齒輪的無刷伺服電機。額定扭矩 9 Nm

電機： 無刷四極三相正弦電機，全封閉。帶有釹鐵硼磁鐵的轉子。熱切斷。繞組 F 級。熱熔斷器。防護等級 IP65，符合 IEC/EN 60529 標準。具有減少背隙和高溫特殊潤滑脂的軸承。

驅動：電源 24 和/或 48 Vdc • 磁性絕對編碼器 SSI（12 位單圈/20 位多圈），帶內部緩沖電池• 5 個 PNP 數字輸入和 1 個模擬輸入 -10 +10V 分機。（0-5 o 4-20mA 可選） • 1 個繼電器輸出 (NC-NO) • 用于參數化的 USB 端口 • 扭矩、速度、位置和歸位控制。

齒輪單元： 帶蝸桿和壓鑄鋁齒輪箱。26 毫米中心距。CARO 青銅表冠，硬度為 120÷160 HB。蝸桿由回火鋼制成，帶有地螺紋。  .  特殊高溫橡膠 (FKM) 密封圈。用特殊的長效油潤滑。有 10 種可用的齒輪比 (i)，從 5 到 80。額定扭矩高達 9 Nm。

版本 B3 – B5（B5/S 左 – B5/D 右）。

所有型號均使用新的“開放”平臺實現，該平臺允許使用以下主要協議進行配置：CanOpen、Ethercat、Modbus、Ethernet/IP、Profinet、Powerlink。

NB 選擇合適的減速電機，請參考相關圖表的占空比和最大軸負載系數。

這些齒輪電機需要運行。因此，在大約前 30 個運行小時內，扭矩將低于數據中的值。

Mini Motor無刷伺服電機MCDBS 55/100

Mini Motor無刷伺服電機MCDBS 55/50

DBSE帶集成驅動和行星減速齒輪的無刷伺服電機。

EN : 帶集成驅動和行星減速齒輪的無刷伺服電機 額定扭矩從 2,2 到 36,5 Nm。

電機： 無刷四極三相正弦電機，全封閉。帶有釹鐵硼磁鐵的轉子。熱切斷。繞組 F 級。熱熔斷器。防護等級 IP65，符合 IEC/EN 60529 標準。具有減少背隙和高溫特殊潤滑脂的軸承。

驅動：電源 24 和/或 48 Vdc • 磁性絕對編碼器 SSI（12 位單圈/20 位多圈），帶內部緩沖電池• 5 個 PNP 數字輸入和 1 個模擬輸入 -10 +10V 分機。（0-5 o 4-20mA 可選） • 1 個繼電器輸出 (NC-NO) • 用于參數化的 USB 端口 • 扭矩、速度、位置和歸位控制。

齒輪單元： 帶淬硬鋼外殼的行星齒輪，帶有 7 級精密拉削齒。經過熱處理的太陽齒輪和行星齒輪。

特殊高溫橡膠 (FKM) 密封圈。

用特殊的長效油潤滑。

額定扭矩高達 33.2 Nm。

所有型號均使用新的“開放”平臺實現，該平臺允許使用以下主要協議進行配置：CanOpen、Ethercat、Modbus、Ethernet/IP、Profinet、Powerlink。

Mini Motor無刷伺服電機 DBSE 55/100

Mini Motor無刷伺服電機 DBSE 55/50

Mini Motor無刷伺服電機 DBSE 80/100

Mini Motor無刷伺服電機DBSE 80/50

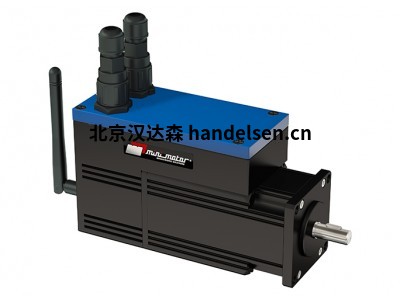

Mini Motor無刷伺服電機 DBS帶集成驅動的無刷伺服電機。

CN : 帶集成驅動的無刷伺服電機。功率從 125 到 250 W

電機： 無刷四極三相正弦電機，全封閉。帶有釹鐵硼磁鐵的轉子。熱切斷。繞組 F 級。熱熔斷器。防護等級 IP65，符合 IEC/EN 60529 標準。具有減少背隙和高溫特殊潤滑脂的軸承。

額定扭矩高達 0.75 Nm。

驅動：電源 24 和/或 48 Vdc • 磁性絕對編碼器 SSI（12 位單圈/20 位多圈），帶內部緩沖電池• 5 個 PNP 數字輸入和 1 個模擬輸入 -10 +10V 分機。（0-5 或 4-20mA 可選） • 1 個繼電器輸出 (NC-NO) • 用于參數化的 USB 端口 • 扭矩、速度、位置和歸位控制。

所有型號均使用新的“開放”平臺實現，該平臺允許使用以下主要協議進行配置：CanOpen、Ethercat、Modbus、Ethernet/IP、Profinet、Powerlink。

Mini Motor無刷伺服電機DBS 55/100

Mini Motor無刷伺服電機DBS 55/50

Mini Motor無刷伺服電機DBS 80/100
