產品介紹
SMW WPS 工件定位系統
工件直接夾緊的手動零點夾緊系統
大幅減少設置時間以實現最高效率
具有最大夾持力和最高可重復性的安全工件夾持
5 軸加工的理想選擇
只需旋轉 3.5 圈即可快速打開和關閉模塊的單次快速驅動
用于定制用途的靈活配置
可與久經考驗的零點系統 APS 互換
技術數據
直徑 80 毫米
拉力 15 kN
重復性 < 0.005 毫米
夾持力 50 kN
Proofline® = 全密封 - 低維護

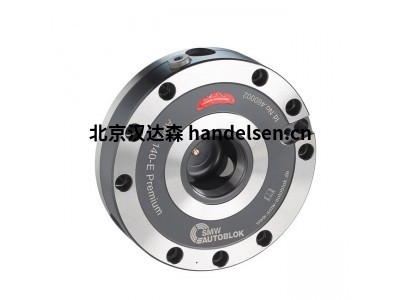

SMW APS 零點夾緊系統
使用新的 APS 零點夾緊系統，用戶可以將設置時間減少多達 90%。
APS 零點夾緊系統可用于所有操作，例如車削、銑削、
測量、腐蝕或磨削。這意味著用戶受益于由于
減少設置時間而顯著降低的成本，同時提高了整個生產線的機器可用性。
3 種不同的范圍——基本型、高級型和頂級型——為所有應用要求提供最佳解決方案。
由于減少了設置時間，顯著降低了成本
模塊化構造套件系統：可以非常輕松地修改現有的夾緊系統
設計緊湊，安裝高度低
最高的工藝可靠性和重復精度 < 0.005 mm
由于經過熱處理的元件和超硬的保護涂層，耐磨并防止生銹（或不銹）
由于渦輪功能，最大牽引力達到 45 kN (APS 190)
通過 3 個夾緊滑塊實現最高剛度（高級版/頂級版）
完全密封（驗證線）
可與工件定位系統WPS互換
控制單元
SMW AC-BB
控制單元 大口徑卡盤
氣動卡盤基本版電子安全控制單元
氣動圖
接線圖
電子安全控制單元
用于 SP 和大口徑卡盤
無壓力控制
無行程控制
SMW AC-XN
氣動卡盤控制單元
適用于所有通用電壓的氣動卡盤電子安全控制單元
氣動圖
電氣圖
研磨用隔膜夾頭
SMW D-VARIO
隔膜卡盤
靈活的模塊化系統
帶中心線徑向微調的隔膜卡盤
特征
Ø 215 毫米
中心線徑向微調
鑰匙鎖系統=不同齒數齒輪的鉗口快速定位
帶有用于節線或外部夾緊的夾爪的模塊化系統
Proofline® 夾頭 = 全密封 – 低維護
SMW D-KOMBI
徑向-軸向夾緊
快速換爪系統
膜片夾緊技術采用下拉式手指鉗口/下拉式手指快速更換
Ø 210-400 毫米
徑向和軸向夾緊
扁平夾持力曲線
Proofline® 夾頭 = 全密封 – 低維護
SMW D-PLUS
隔膜卡盤 - 開中心
快速換爪系統
帶快速換爪系統的開式隔膜卡盤
Ø 260-315 毫米
徑向外徑或節線夾緊
帶中心孔
離心力補償
Proofline® 夾頭 = 全密封 – 低維護
產品型號
SMW?AUTOBLOK TSF-C 650
SMW?AUTOBLOK TSR-C 135
SMW?AUTOBLOK TSR-C 170
SMW?AUTOBLOK TSF-C 135
SMW?AUTOBLOK TSF-C 170
SMW?AUTOBLOK TSF-C 210
SMW?AUTOBLOK TSR-C 210
SMW?AUTOBLOK TSF-C 250
SMW?AUTOBLOK TSR-C 250
SMW?AUTOBLOK LPS-X-A-50
SMW?AUTOBLOK SLU-X-Z 2
SMW?AUTOBLOK MHB-D500
SMW?AUTOBLOK LPS-XS A 16
SMW?AUTOBLOK LPS-NT A 100
SMW?AUTOBLOK RU-2-22 M22X1
SMW?AUTOBLOK MHB-D251
SMW?AUTOBLOK LPS-XA 50
SMW?AUTOBLOK LR204725 R150
