除了輸入和輸出之外，這些 TANDLER 齒輪箱的運行速度還可以通過第三個軸疊加。例如，主傳動軸的各個分支連續旋轉最多 10% 或 10%，而不會限制主驅動器的精確和強大的傳輸。這種方法經常用于進程必須完全同步運行的任何地方。



優點

高性能齒輪箱 – 安靜運行

高精度和同心度

最小的反彈

由合金滲碳鋼制成的螺旋錐齒輪，經過硬化和研磨以提供最佳的表面接觸

所有齒輪組均可采用 Palloid-、Cyclo-Palloid、HPG-S 或磨削齒面切削（參見螺旋錐齒輪）

所有太陽齒輪和行星齒輪都按照質量 6 的尺寸進行修整

使用多啟動蝸輪，可以降低調速比以提高響應速度。



調速齒輪箱分為：

1、SP2行星錐齒輪箱，輸入輸出成直角

2、PE2單級行星調速齒輪箱，同軸

3、PD2/PDS雙行星調速齒輪箱，同軸

4、康德直列斜角差速調制齒輪箱，同軸



部分介紹：

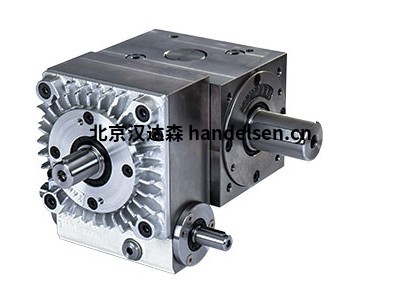

行星錐齒輪減速機 SP2

SP2 系列的 TANDLER 齒輪箱由行星齒輪和一個用于速度調制的可調齒圈和一個螺旋錐齒輪組成。這種組合能夠產生不同的齒輪比以及垂直輸入的適應。SP2 齒輪箱是同步錐軸機器中各個工位的理想選擇。它們當然也可用于其他應用，例如測試設施或定位系統。



與所有 TANDLER 調速齒輪箱一樣，SP2 系列的特點是其慣性矩低，反應時間非常快，使用壽命長，維護要求低。此外，它們還提供極高的真實運行精度和低扭轉背隙。磨削齒面滿足傳動性能的最高要求。



SP2

軸比 d1 i = n1:n2 = 1,66:1; 1,33:1;   1:1 ; 1:1,2;   1:1,5 ;   1:2 ; 1:3; 1:3,75

軸比d2 i = n2:n1 = 4,5:1; 3,75:1; 3:1;   2:1 ;   1,5:1 ; 1,2:1;   1:1 ; 1:1,33

軸比d3 我 = 135:1

變速箱尺寸 12種齒輪箱尺寸

最大限度。扭矩 2500 牛米

最大限度。軸 d1 處的速度 1000 分鐘-1

最大限度。軸 d3 處的速度 3000 分鐘-1

輸入輸出 直角

所有標有粗體的“首選齒輪箱”尺寸為01 - B1 的交付速度可能比其他齒輪箱快。請向他們索??！



您可以將它們與每個螺旋錐齒輪箱系列結合使用。



您可以為軸 d3 選擇不同的安裝位置，直到齒輪箱尺寸 B1。



尺寸、性能數據和更多信息請參見我們的調速齒輪箱目錄

慣性

使用多啟動蝸輪，可以降低調速比。



SP2 標準版

這些齒輪箱實現了多個輸入所需的相位補償（數學上精確），以及輸入軸與垂直輸出的控制和同步。通過使用不同的錐齒輪額定值，可以作為標準實現各種齒輪比。



SP2 帶加強軸

SP2 齒輪箱通常用于輸入齒輪系（錐軸）中，以將斜降扭矩傳輸?shù)礁鱾€(gè)站。齒輪箱通過通軸 (d2) 傳遞的扭矩通常要高出許多倍，因此需要使用增強型版本。這與標準版本的不同之處僅在于 d2 處的取力器尺寸。由于通軸的直徑較大，因此無法實現切換功能。
