產品介紹：

用于機床的旋轉切割轉臺

我們用于機床的轉臺可用作旋轉軸或定位軸、刀架或用于多種裝配應用。通過這些機器，F(xiàn)IBRO 將*高的精度與令人難以置信的加工能力和*短的循環時間相結合，從而提高您的生產過程的效率。

無論是 FIBROPLAN，一種極其通用的機器，包括適用于廣泛應用的蝸桿驅動，F(xiàn)IBRODYN DA，由于其高速和加速特性確保快速定位，或 FIBROTAKT，它是高精度定位應用的理想選擇——質量我們的轉臺是確保我們的客戶在任何應用中的*大滿意度。

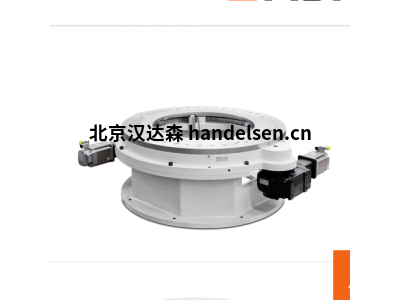

FIBROTAKT®

帶 HIRTH 面齒輪的精密轉臺

1962年，F(xiàn)IBRO面向國際市場推出了一臺帶端面齒輪的分度臺：FIBROTAKT。它專為高精度分度而開發，能夠承受高加工負荷。FIBROTAKT 端面齒輪中的鎖定機構可確保長期保持高精度和剛性。一系列設計和驅動器類型可以為任何應用找到完*的解決方案。FIBROTAKT 用于旋轉多工位組合機床的內置分度臺將盡可能短的循環時間（即使是重型設置）與*大的精度和剛度相結合。



應用范圍

高精度定位可達±1"，可重復精度±0.1"

無需NC控制

液壓，電動或氣動驅動和控制

也可以作為集成機器結構內的內部裝置，如專用回轉式輸送機



優勢特性

高精度FIBRO齒輪嚙合系統有著*佳的幾何精確度

嚙合系統的液壓鎖緊有著極高傾斜剛度

平板設計提供了超大工作區域

強勁的耐磨設計，使用壽命長，低維護

超大的尺寸范圍，可配備分度盤直徑達3,000毫米

傳輸負載可達15噸

幾十年經驗證明：轉臺領域為您的生產提供安全的設備



FIBROTAKT® 安裝

FIBROTAKT®內置回轉工作臺的結構是由久經考驗的FIBROTAKT®系列派生而來，是專為回轉式輸送機設計的內部組件。它在不外露的齒條嚙合系統上搭載了分度臺鎖緊裝置。



以上及其他特殊設計特點給用戶帶來很多優勢：

圓形外殼和底部驅動不對周圍形成任何干擾，易安裝于回轉式輸送機

齒（條）輪嚙合系統使分度盤剛性極高，同時

直徑分度精度可達±1"

高轉動慣量情況下，響應時間短（參見技術數據！）

分度盤通過絕對編碼器（多圈）持續識別伺服電機位置，因此，無需啟用基準點

使用水平或垂直的分度盤

成熟技術，運行可靠性高



技術亮點

可液壓、氣動和電動操作

剛性，因為在加工過程中沒有接合軸承

使用壽命*長且精度不斷提高
