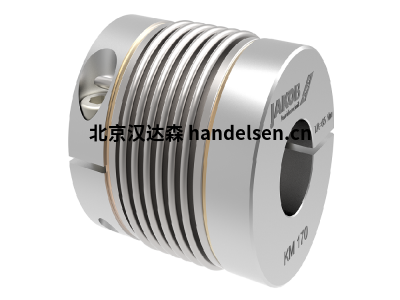

JAKOB Antriebstechnik KM系列金屬波紋管聯軸器
JAKOB Antriebstechnik是生產旋轉變壓器測量齒輪和帶滑鍵連接的簡單波紋管聯軸器的制造商。
JAKOB Antriebstechnik金屬波紋管聯軸器特性：
• 扭矩高達 50,000 Nm
• 高扭轉剛度
• 溫度高達 350°C
• 高速
• 可選不銹鋼設計
JAKOB Antriebstechnik KM系列金屬波紋管聯軸器特征
• 易于安裝 兩側易于夾緊的輪轂
• 6 軸波紋管 - 具有成本效益的標準
• 扭矩范圍：20 - 1,300 Nm
• 軸直徑：8 - 85 mm
JAKOB Antriebstechnik KM20/81金屬波紋管聯軸器技術規格：
額定扭矩：20 Nm
扭矩：40 Nm
扭轉剛度：5.2 Nm/arcmin
轉動慣量：0.17 10 kgm²
軸向軸偏差：± 0.8 mm
橫向軸偏移：0.25 mm
軸向彈簧剛度：51 N/mm
橫向彈簧剛度：190 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度： 14,000 rpm
D1/2 zui小/zui大 = Ø8 / Ø32mm
質量：約 0.37 公斤
材料設計：
波紋管：不銹鋼 1.4571
花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KM 20金屬波紋管聯軸器技術規格：
額定扭矩：20 Nm
zui大扭矩：40 Nm
扭轉剛度：5.2 Nm/arcmin
轉動慣量：0.14 10 kgm²
zui大軸向軸偏差：± 0.8 mm
zui大橫向軸偏移：0.25 mm
軸向彈簧剛度：51 N/mm
橫向彈簧剛度：190 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø8 / Ø32mm
質量：約 0.3 公斤
材料設計：波紋管：不銹鋼 1.4571
花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KM 35/81金屬波紋管聯軸器技術規格：
額定扭矩：35 Nm
zui大扭矩：70 Nm
扭轉剛度：5.8 Nm/arcmin
轉動慣量：0.17 10 kgm²
zui大軸向軸偏差：± 0.8 mm
zui大橫向軸偏移：0.25 mm
軸向彈簧剛度：51 N/mm
橫向彈簧剛度：190 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø10 / Ø32mm
質量：約 0.37 公斤
材料設計：波紋管：不銹鋼 1.4571,花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KM 35金屬波紋管聯軸器技術規格：
額定扭矩：35 Nm
zui大扭矩：70 Nm
扭轉剛度：5.8 Nm/arcmin
轉動慣量：0.14 10 kgm²
zui大軸向軸偏差：± 0.8 mm
zui大橫向軸偏移：0.25 mm
軸向彈簧剛度：51 N/mm
橫向彈簧剛度：190 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø10 / Ø32mm
質量：約 0.3 公斤
材料設計：波紋管：不銹鋼 1.4571,花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KM 60/87金屬波紋管聯軸器技術規格：
額定扭矩：60 Nm
zui大扭矩：120 Nm
扭轉剛度：8.7 Nm/arcmin
轉動慣量：0.31 10 kgm²
zui大軸向軸偏差：± 0.9 mm
zui大橫向軸偏移：0.3 mm
軸向彈簧剛度：49 N/mm
橫向彈簧剛度：260 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø13 / Ø35mm
質量：約 0.51 公斤
材料設計：波紋管：不銹鋼 1.4571,花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KM 60金屬波紋管聯軸器技術規格：
額定扭矩：60 Nm
zui大扭矩：120 Nm
扭轉剛度：8.7 Nm/arcmin
轉動慣量：0.29 10 kgm²
zui大軸向軸偏差：± 0.9 mm
zui大橫向軸偏移：0.3 mm
軸向彈簧剛度：49 N/mm
橫向彈簧剛度：260 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø13 / Ø35mm
質量：約 0.5 公斤
材料設計：波紋管：不銹鋼 1.4571,花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KM系列金屬波紋管聯軸器特征型號：
JAKOB Antriebstechnik KM 20 / 81
JAKOB Antriebstechnik KM 20
JAKOB Antriebstechnik KM 35/81
JAKOB Antriebstechnik KM 35
JAKOB Antriebstechnik KM 60/87
JAKOB Antriebstechnik KM 60
JAKOB Antriebstechnik KM 80 / 102
JAKOB Antriebstechnik KM 80
JAKOB Antriebstechnik KM 170 / 104
JAKOB Antriebstechnik KM 170
JAKOB Antriebstechnik KM 270 / 106
JAKOB Antriebstechnik KM 270
JAKOB Antriebstechnik KM 400 / 112
JAKOB Antriebstechnik KM 400
JAKOB Antriebstechnik KM 600
JAKOB Antriebstechnik KM 900
JAKOB Antriebstechnik KM 1300
JAKOB Antriebstechnik KM系列金屬波紋管聯軸器
