LAM Technologies可編程步進電機驅動器DS3041A
一、LAM Technologies企業介紹
LAM Technologies 是意大利工業自動化組件制造商，在市場上擁有 20 多年的歷史，是運動控制領域的領導者。
二、LAM Technologies產品范圍

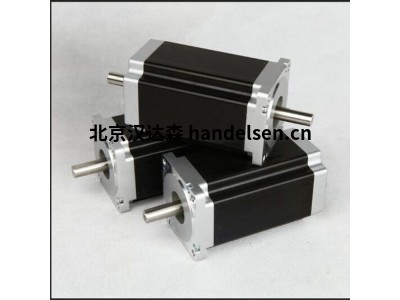

LAM Technologies步進電機
LAM Technologies步進驅動器
三、LAM Technologies產品應用領域
LAM Technologies產品應用到機械加工、能源化工、電力、船舶、航空航天等領域
四、LAM Technologies產品型號及特點
三種不同尺寸的NEMA17 步進電機能夠提供超過 0.5Nm (71oz-In) 的保持扭矩。
根據要求，可以實現雙軸或不同接線（即不同相電流）的版本。
各種步進電機現貨供應，具有高扭矩、緊湊尺寸和有競爭力的價格等特點。
LAM M1173020
NEMA17 步進電機 0.28Nm (39oz-in) 0.7Arms L=34mm (1.34in)
技術數據
雙極保持力矩 0.28Nm (39oz-in)
雙極相電流 0.7臂
轉子慣性 34g-cm 2 (0.186oz-in 2 )
長度 34 毫米（1.34 英寸）
重量 240 克（8.47 盎司）
法蘭 NEMA 17 42.3x42.3 毫米（1.67x1.67 英寸）
潛在客戶數量 4
全步距角 1.8°
產品優勢：
高扭矩密度 針對微步??進驅動進行了優化
出色的動態性能 提供雙軸版本
LAM M1173021
技術數據
雙極保持力矩 0.28Nm (39oz-in)
雙極相電流 1.3武器
轉子慣性 34g-cm 2 (0.186oz-in 2 )
長度 34 毫米（1.34 英寸）
重量 240 克（8.47 盎司）
法蘭 NEMA 17 42.3x42.3 毫米（1.67x1.67 英寸）
潛在客戶數量 4
全步距角 1.8°
LAM M1173030
技術數據
雙極保持力矩 0.4Nm (56oz-in)
雙極相電流 0.7臂
轉子慣性 54g-cm 2 (0.295oz-in 2 )
長度 40 毫米（1.58 英寸）
重量 290 克（10.23 盎司）
法蘭 NEMA 17 42.3x42.3 毫米（1.67x1.67 英寸）
潛在客戶數量 4
全步距角 1.8°
LAM M1173031
技術數據
雙極保持力矩 0.4Nm (56oz-in)
雙極相電流 1.7武器
轉子慣性 54g-cm 2 (0.295oz-in 2 )
長度 40 毫米（1.58 英寸）
重量 290 克（10.23 盎司）
法蘭 NEMA 17 42.3x42.3 毫米（1.67x1.67 英寸）
潛在客戶數量 4
全步距角 1.8°
LAM M1173040
技術數據
雙極保持力矩 0.5Nm (71oz-in)
雙極相電流 0.7臂
轉子慣性 68g-cm 2 (0.371oz-in 2 )
長度 48 毫米（1.89 英寸）
重量 350 克（12.34 盎司）
法蘭 NEMA 17 42.3x42.3 毫米（1.67x1.67 英寸）
潛在客戶數量 4
全步距角 1.8°
LAM M1173041
技術數據
雙極保持力矩 0.5Nm (71oz-in)
雙極相電流 1.7武器
轉子慣性 68g-cm 2 (0.371oz-in 2 )
長度 48 毫米（1.89 英寸）
重量 350 克（12.34 盎司）
法蘭 NEMA 17 42.3x42.3 毫米（1.67x1.67 英寸）
潛在客戶數量 4
全步距角 1.8°
NEMA23 步進電機有七種不同的功率尺寸，扭矩高達 3Nm (425oz-In)，始終保持標準 NEMA23 法蘭。
某些型號提供兩種不同的接線，以最適合應用。
電機軸的直徑可以為 6.35 毫米（0.250 英寸）或 8 毫米（0.315 英寸），帶壓平（推薦用于扭矩超過 1.5 牛米 213 英寸的電機）。
M1233070 和 M1233071 型號在市場上帶有 NEMA23 法蘭的電機中提供最高扭矩。
M1233011
技術數據
雙極保持力矩 0.55Nm (77oz-in)
雙極相電流 0.62臂
轉子慣性 150g-cm 2 (0.82oz-in 2 )
長度 41 毫米（1.61 英寸）
重量 470 克（16.58 盎司）
法蘭 NEMA 23 56.4x56.4 毫米（2.22x2.22 英寸）
潛在客戶數量 4
全步距角 1.8°
M1233012
技術數據
雙極保持力矩 0.55Nm (77oz-in)
雙極相電流 2武器
轉子慣性 150g-cm 2 (0.82oz-in 2 )
長度 41 毫米（1.61 英寸）
重量 470 克（16.58 盎司）
法蘭 NEMA 23 56.4x56.4 毫米（2.22x2.22 英寸）
潛在客戶數量 4
全步距角 1.8°
M1233021
技術數據
雙極保持力矩 0.8Nm (113oz-in)
雙極相電流 0.62臂
轉子慣性 190g-cm 2 (1.04oz-in 2 )
長度 45 毫米（1.77 英寸）
重量 520 克（18.34 盎司）
法蘭 NEMA 23 56.4x56.4 毫米（2.22x2.22 英寸）
潛在客戶數量 4
全步距角 1.8°
具有數字和模擬 I/O 的可編程步進電機驅動器
LAM Technologies 提供完整系列的微步進驅動器，可由用戶直接編程。
該產品的非凡靈活性源于強大的處理功能和一整套 I/O 的結合，其中還包括高速計數器和模擬輸入和輸出。
應用程序開發周期發生在免費的 UDP Commander軟件中，該軟件支持產品，在從編程到應用程序調試的每一步都為客戶提供幫助。
測試和調試工具處于最前沿，允許插入斷點、一次執行一條指令、實時查看寄存器和變量的內容等。
使用可編程驅動器的可能性幾乎是無限的，并且通常允許在不需要外部控制器的情況下實現應用。
產品優勢：
好處
免費編程軟件
在 1/128 步/轉時高達 3000rpm
所有運動參數均可實時更改，也可隨電機運行
32位數學函數
數字和模擬I/O
快速安裝在 DIN 導軌上
模擬輸入也可用作數字輸入
緊湊的尺寸
IP20防護等級
DS3041A可編程步進電機驅動器
技術參數：
技術數據
電源電壓 從 18Vdc 到 50Vdc
相電流 從 0.3Arms 到 1.4Arms，增量為 0.1Arms
控制方式 通過免費工具 UDP Commander完全由用戶編程
表現 高達 3000rpm，步長分辨率為 1/128
功能塊 賦值
跳轉和子程序調用，有條件和無條件
等待事件
數學 32 位
邏輯運算（OR、AND、XOR 和 SHIFT）
等待
用戶變量 可自由聲明 1byte、2byte、3byte 和 4byte 大小。
特殊功能 高速計數器也可用于
在一個或多個輸入轉換時捕獲編碼器報價
定時器
自動電流降低
數字輸入 4 個光隔離：DI0、DI1、DI2、DI3 可自由使用
工作電壓為 3V 至 28V，恒定電流
每個 NPN、PNP 或線路驅動兼容
數字輸出 2 個光隔離：FAULT
工作電壓高達 30V 50mA
每一個 NPN 或 PNP 兼容
模擬輸入 2 轉換為 11 位：AI0、AI1
工作電壓從 -10V 到 10V
也可用作數字輸入
模擬輸出 1 轉換為 10 位：AO0
工作從 0V 到 10V
電流高達 10mA
保護、警報和診斷 過壓和欠壓、熱、相 電機中斷
相間短路、相間接地、相供電
每個異常情況的統一指示
連接 通過功能性可拆卸接線端子。高達 AWG14 的電纜截面
方面 100(H) x 17.5(L) x 119(W) 毫米
3.94(H) x 0.69(L) x 4.69(W) 英寸
重量 185
克 6.5 盎司
DS3044A可編程步進電機驅動器
技術數據
電源電壓 從 18Vac 到 36Vac
相電流 從 1Arms 到 4Arms，增量為 0.1Arms
控制方式 通過免費工具 UDP Commander完全由用戶編程
表現 高達 3000rpm，步長分辨率為 1/128
功能塊 賦值
跳轉和子程序調用，有條件和無條件
等待事件
數學 32 位
邏輯運算（OR、AND、XOR 和 SHIFT）
等待
用戶變量 可自由聲明 1byte、2byte、3byte 和 4byte 大小。
特殊功能 高速計數器也可用于
在一個或多個輸入轉換時捕獲編碼器報價
定時器
自動電流降低
數字輸入 4 個光隔離：DI0、DI1、DI2、DI3 可自由使用
工作電壓為 3V 至 28V，恒定電流
每個 NPN、PNP 或線路驅動兼容
數字輸出 2 個光隔離：FAULT
工作電壓高達 30V 50mA
每一個 NPN 或 PNP 兼容
模擬輸入 2 轉換為 11 位：AI0、AI1
工作電壓從 -10V 到 10V
也可用作數字輸入
模擬輸出 1 轉換為 10 位：AO0
工作從 0V 到 10V
電流高達 10mA
保護、警報和診斷 過壓和欠壓、熱、相 電機中斷
相間短路、相間接地、相供電
每個異常情況的統一指示
連接 通過功能性可拆卸接線端子。高達 AWG14 的電纜截面
方面 100(H) x 35(L) x 119(W) 毫米
3.94(H) x 1.38(L) x 4.69(W) 英寸
重量 220 克7.8
盎司
LAM Technologies可編程步進電機驅動器DS3041A
