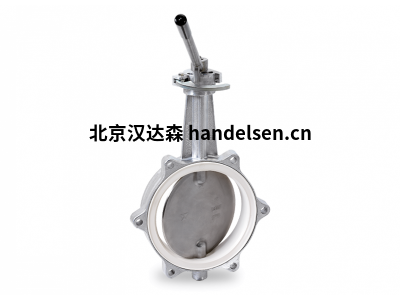

105系列蝶閥是一種緊密關閉的蝶閥，專為安裝在容器或筒倉下而開發。有兩種不同的基本型號可供選擇，一方面是輕巧廉價的星形版本（SK），另一方面是堅固的全法蘭設計（VK）。保證符合 DIN EN 12266 泄漏率 A 的絕對密封性。外殼是一體式的，密封套管是可更換的，作為特殊版本也可以硫化。蝶閥適用于固體和糊狀介質，但通常，主要應用領域是散裝材料領域。可用溫度范圍：-40 °C 至 +200 °C。

特性

• 免維護設計，無需后續潤滑
• 具有高自支撐能力的外殼
• 中心安裝的流動友好型翻板盤，具有特殊的
  軸連接，確保兩個流動方向的絕對密封性
• 密封件可互換
• 提供防爆版本，用于 0/20 區，包括型式檢驗
• 帶橫向突出部分和附加密封條的密封件可確保
  法蘭之間的完全密封，無需額外的法蘭密封件

材料

外殼
Silumin
翻蓋盤
鑄鋼、不銹鋼、涂層、研磨和拋光
袖口
NBR、Hypalon、EPDM、FPM、硅膠，包括
軸 + 銷
不銹鋼 1.4571 + 1.4057 + 1.4542
插座
MS、PTFE、青銅、Peek
O 形圈
NBR、FPM

結構組成：

1. 箱
2. 碟片
3. 袖
4. 浪
5. 擋圈
6. O型圈
7. 網格板
8. 球果
9. 油封
10. O型圈
11. 鎖定螺釘
12. 格柵桿

更多型號：

DKZ 105 SK

DKZ 105 系列輕型集裝箱蝶閥，星形，帶格柵手把手。

• 公稱通徑范圍： DN 150 – DN 300
• 工作溫度：-40°C 至 +200°C*
• 壓差：高達 0.5 巴*
• 袖口可更換

周莉 QQ：2668476640   手機：13390167995 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

DKZ 105 VK

DKZ 105 系列集裝箱蝶閥采用全法蘭導軌，帶格柵手把手。

• 公稱通徑范圍： DN 150 – DN 350
• 工作溫度：-40°C 至 +200°C*
• 壓差：高達 0.5 巴*
• 袖口可更換
