SMW Autoblok德國進口四爪卡盤TSF-C 250
SMW Autoblok卡盤TSR-C 170簡
高進
QQ：2850590589
手機：18518172469
電話：010-64717020-115
傳真：010-84786709-666
郵件：sales2@handelsen.cn |
 |
 |
介
應用程序
對平行度要求高的工件夾緊
高的生產率和較長的維護間隔
恒定的抓地力和長壽命確保了恒定的工件質量
TSF-C：浮動式基爪可夾持原始和易變形的工件（6點接觸）
TSR-C：剛性基爪可精確夾持預加工直徑

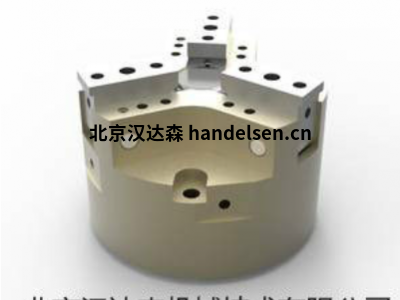

SMW Autoblok卡盤TSR-C 170簡介
技術特點
主動下拉
離心力補償
舌頭和凹槽基爪
中央孔，用于冷卻液和/或空氣
永久油脂潤滑
proofline?卡盤=完全密封–維護成本低
標準設備訂購示例
3爪卡盤3爪卡盤TSF-C 210 / A6
安裝螺栓或
三爪卡盤TSR-C 315 / Z220
SMW氣動、液壓固定卡盤、拉料器
SLU US-CL、US-A
自定義、中心架2爪長行程卡盤
9個標準規格，夾緊范圍4-460mm 3爪長行程一般或標準行程卡盤
特殊規格按要求訂制液壓固定夾持單元80-315mm
直徑測量系統或接近開頭內置液壓缸
US-CL US-A HB-D HB-C PB-D PB-C STP
SLU SLU-B SLUA SLUA-B K KLU M2-PB M4-PB PBI-D PBI-C GF 80
SIN-S
SP+SP-ES 英制齒
中實回轉油缸前置式動力卡盤125-350mm
最高壓力70bar 大通孔-內置氣缸
中心通孔用于空氣或冷卻液的輸送3爪
行程控制-通過接近開關或LPS
SIN-S VNK VSG SIN-HL SIN-L DCN DCU DCR SP+SP-ES BIG-BORE BIG-BORE-ES
ZHVD-SZ CSN LPS-NT RU-1-10 RU-1-16 BIG-BORE-BBU-AZ-ES AC-BB AC-NT
RU-2-22 HYND-S HYD-S HYDL-S HYDLL-S
SMW手動或液壓膨脹心軸
KSZ-MB EM-A
動力驅動彈簧夾頭膨脹心軸14.7-129.7mm
用于棒料加工規格1-11 法蘭式安裝高剛性設計
快換筒夾根據規格不同，可達1-2mm超大膨脹能力
KSZ-MB KSZ-DZ KSZ-AZ KSZ-NZ KSZ-AZL EM-A EM-B ISO-A聯接法蘭盤
Smw中實動力卡盤系列
HG-N、HG-F
AN-D英制齒、AN-M公制齒
快換卡爪160-630mm 高精度動力卡盤125-400mm 中實
手動卡盤2爪和3爪（4爪只有400mm）
AN-D AN-M AL-D AL-M AN-C AP-D AP-M
HG-N 160\210\260\315\400\500\630\ AP-C APL-D APL-M APL-C NT-D NT-M
HG-F 160\210\260\315\400\... NT-C IN-D IL-D IN-D RAN CL-C CL-D
smw快換爪動力卡盤
BH-D 英制齒
KNCS-N
高精度動力卡盤130-450mm 大通孔快換卡爪動力卡盤140-630mm 大通孔
2爪、3爪和4爪高轉速高柔性：卡爪可調3爪
BH-D BH-M BH-D大直徑BHD-FC BHM-FC KNCS-N KNCS-NB AP-RC AP-RD NT-RC
BB-D BB-M HFKN-D HFKN-M NT-RD AN-RM BH-RM RC-D RC-M RC-C
一些型號：
Smw Autoblok卡盤HG-N 160-46 擺動直徑mm：194 螺紋尺寸：M8 / 12齒距：4.7行程mm：5.9最高夾持力kN： 60 轉速r.p.m：5500
Smw Autoblok卡盤HG-N 210-60 擺動直徑mm：234 螺紋尺寸：M8 / 13齒距：4.7行程mm：6.4最高夾持力kN： 75 轉速r.p.m：4800
Smw Autoblok卡盤HG-N 260-81 擺動直徑mm：300 螺紋尺寸：M12 / 15齒距：5.5行程mm：7.4最高夾持力kN：130 轉速r.p.m：4200
Smw Autoblok卡盤HG-N 315-102擺動直徑mm：358 螺紋尺寸：M12 / 17齒距：5.5行程mm：9.6最高夾持力kN：180 轉速r.p.m：3500
Smw Autoblok卡盤HG-N 400-128擺動直徑mm：426 螺紋尺寸：M12 / 17齒距：5.5行程mm：11.4最高夾持力kN：220 轉速r.p.m：2700
Smw Autoblok卡盤HG-N 500-165擺動直徑mm：530 螺紋尺寸：M16 / 34齒距：7 行程mm：11.5最高夾持力kN：250 轉速r.p.m：1500
Smw Autoblok卡盤HG-N 630-254擺動直徑mm：685 螺紋尺寸：M16 / 34齒距：7 行程mm：13 最高夾持力kN：250 轉速r.p.m：1000
