功能性

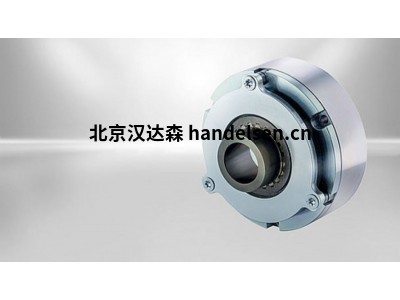

KENDRION經典永磁制動器PM 系列包括永磁制動器，其中制動力由永磁場產生。因此，制動器在斷電狀態下工作并實現以下功能：保持、定位和緊急停止。制動力的中和受到反電場的影響，即使在斷電的情況下也能提供高度的安全性。永磁制動器的特點是在任何位置都能安全、無剩余力矩地提升，以及制動扭矩的無間隙傳遞。

工作原理
永磁單面制動器設計為干式操作。利用永磁場產生的力來產生制動效果。為了抵消制動作用，永磁體的磁通量被交替的電磁場（電磁釋放系統）抵消。電樞與法蘭轂之間的零背隙連接確保了制動扭矩零背隙傳遞到機器軸（例如電機軸）和零殘余扭矩的永磁單面制動器的可靠釋放。由于這些特性，永磁單面制動器非常適合伺服電機應用。

剎車設計
永磁單面制動器的外圈和內圈之間安裝了牢固配合的勵磁線圈。連接制動器圓周上的勵磁線圈出口所需的飛線。沿軸向安裝在外圈和內圈法蘭之間的永磁體產生產生制動作用所需的磁場。銜鐵通過分段彈簧和鉚釘緊固件與法蘭轂連接，建立軸向可移動、抗扭、無摩擦的連接。這確保了水平或垂直制動操作期間的零殘余扭矩。永磁單面制動器的銜鐵和外圈之間的額定氣隙“s”在制動器安裝期間進行調整（例如通過安裝公差）。法蘭輪轂連接到機器軸（例如電機軸）上，從而實現抗扭轉和軸向固定連接。永磁場吸引并拉動與外圈或內圈摩擦接觸的銜鐵，從而產生制動作用。當直流電壓施加到永磁單面制動器的勵磁線圈時，交變電磁場抵消了永磁磁場施加在電樞上的力，制動器釋放。除了由分段彈簧施加的最小力外，要制動的軸不會受到任何其他軸向力。永磁場吸引并拉動與外圈或內圈摩擦接觸的銜鐵，從而產生制動作用。當直流電壓施加到永磁單面制動器的勵磁線圈時，交變電磁場抵消了永磁磁場施加在電樞上的力，制動器釋放。除了由分段彈簧施加的最小力外，要制動的軸不會受到任何其他軸向力。永磁場吸引并拉動與外圈或內圈摩擦接觸的銜鐵，從而產生制動作用。當直流電壓施加到永磁單面制動器的勵磁線圈時，交變電磁場抵消了永磁磁場施加在電樞上的力，制動器釋放。除了由分段彈簧施加的最小力外，要制動的軸不會受到任何其他軸向力。
