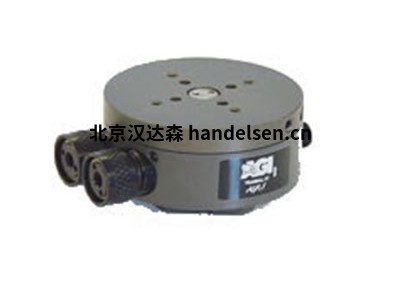

agi-automation氣動旋轉執行器AGR-1

產品規格

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　設計：齒條和小齒輪帶法蘭硬擋塊

　　旋轉范圍：0º-180º(可調 +/- 5º)

　　有效載荷：1 磅旋轉軸中央 [.44 千克]

　　扭矩：

　　@80 psi [5.5 BAR] 5 英寸/磅 [.56 Nm]

　　軸承載荷：

　　動態 198 磅 [880 N]

　　靜態 385 磅 [1620 N]

　　旋轉時間：空載 .1 秒

　　壓力范圍：

　　低/高 30-120 PSI [2-8 BAR]

　　溫度范圍：

　　低/高 -20°/180°F [-28°/80°C]

　　反彈：零

　　精度：.001同心，垂直于旋轉軸

　　材料：高強度，硬涂層鋁合金，鋼

　　重量：7 盎司 [198 克]

　　活塞直徑：(2x)0.5 英寸 [12.7 毫米]

　　特點與優勢

　　輸出法蘭上的內置可調節硬擋塊可抵壓嵌入閥體內的定位銷，以防止小齒輪斷裂，并提供準確的特定旋轉要求。

　　兩個大軸承，一個位于小齒輪的兩側，提供具有高負載能力的穩定輸出法蘭。

　　超高扭矩重量比，可縮短循環時間。

　　緊湊的機身設計，適合狹小空間應用。

　　裝置采用永久潤滑，用于非潤滑空氣操作，從而符合 OSHA 法規。

　　所有旋轉單元在旋轉的兩端均具有零背隙，使輸出法蘭與硬擋板保持一致。

　　內置可調節流量控制裝置可實現最長的循環時間和平穩的減速。

　　接近開關可用于監控旋轉結束。

　　AGR-1 裝置可完全現場維修，可節省成本并最大限度地減少停機時間。
