德國ACROMAG模塊

名稱。ACROMAG模塊

模型。IP-EP200

品牌。ACROMAG

原產地 德國



ACROMAG成立于1957年，將60多年的過程監測和控制經驗與高科技計算機設計的堅實背景相結合，為石油化工和航空航天工業設計關鍵的測量儀器。多年的經驗使ACROMAG對工業測量和控制的相關問題有了清晰的認識

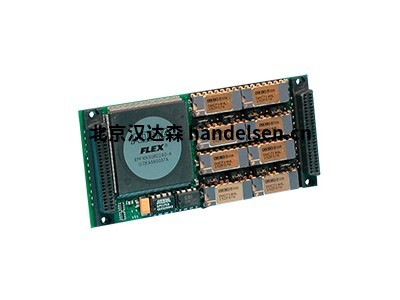

1. ACROMAG模塊IP-EP200

ACROMAG模塊IP-EP200允許用戶為自適應計算應用開發自己的指令集，并將其存儲在FPGA中，它可以控制多達48個TTL或24個RS485 I/O信號，或兩種類型的混合。典型的用途包括通過RS422/485網絡的專用通信系統，通過TTL交換線的測試夾具模擬信號，以及使用專用數學公式分析獲得的數據。



2. ACROMAG模塊IP230A

ACROMAG模塊IP230A有一個16位D/A轉換器（DAC），可以提供高度精確的模擬電壓輸出。通過跳線選擇輸出范圍，可以選擇單極或雙極電壓輸出。為了提高靈活性，IP230A模塊接受來自軟件命令的轉換啟動觸發器，或來自外部來源的轉換啟動觸發器，以便與特定事件同步。



3. ACROMAG模塊IP330A

ACROMAG模塊IP330A有很多功能，可以提高你的整體系統吞吐率。你可以掃描所有的通道或者定義一個子集來獲得更多的樣本。突發模式以最大的轉換率掃描選定的通道。均勻模式以用戶定義的時間間隔進行轉換。這兩種模式都可以連續掃描或在收到觸發信號后執行一個周期。



4. ACROMAG模塊IP236A-8

ACROMAG模塊IP236A-8有一個專門的128個采樣FIFO緩沖器，每個通道都有自己的時鐘。啟動觸發器將數字值從緩沖器傳輸?shù)紻AC。三種模式為每個通道的數據傳輸提供了多種選擇。連續模式在特定通道的緩沖區內循環數據，是生成波形的理想選擇。當新的數據被加載到FIFO時，輸出信號立即被更新，而不會停止波形。對于每個觸發器，單一模式從緩沖器中移動一個值到轉換器。外部觸發模式使通道轉換與事件或其他IP236A-8模塊同步。



5. ACROMAG模塊IP340

ACROMAG模塊IP340有16個模擬輸入，作為兩組八個通道進行采樣。八個A/D轉換器（ADC）可以同時轉換單組中的所有八個通道。在第二個存儲器進行轉換時，一個FIFO緩沖器保存第一個存儲器的數據。每個存儲器的轉換只需要8µS，所有16個通道只需要16µs就可以完成采樣。靈活的配置選項使你可以完全控制轉換過程。用戶可以設置要轉換的通道或組、時間、掃描模式和其他參數。



ACROMAG成立于1957年，將60多年的過程監測和控制經驗與高科技計算機設計的堅實背景相結合，為石油化工和航空航天工業設計關鍵的測量儀器設備。多年的經驗使ACROMAG對工業測量和控制的相關問題有了清晰的認識。每個產品的設計都有針對接地回路、RFI/EMI噪聲和溫度漂移的解決方案，以確保在惡劣環境下的精確操作。下面將向您介紹ACROMAG的模塊。



6. ACROMAG的部分模塊型號如下。

①模塊IP-EP200

②模塊IP220A

③模塊IP230A

④模塊IP231

⑤模塊IP235A

⑥模塊IP236A-8

⑦模塊IP320A

⑧模塊IP330A

⑨模塊IP340
