自由半浮球式疏水閥只有一個半浮球式的球桶為活動部件，開口朝下，球桶即是啟閉件，又是密封件。整個球面都可為密封，使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏。背壓率大于80%，能排飽和溫度凝結水，最小過冷度為0℃，加熱設備里不存水，能使加熱設備達到換熱效率。

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

當裝置剛啟動時，管道內的空氣和低溫凝結水經過發射管進入疏水閥內，閥內的雙金屬片排空元件把球桶彈開，閥門開啟，空氣和低溫凝結水迅速排出。當蒸汽進入球桶內，球桶產生向上浮力，同時閥內的溫度升高，雙金屬片排空元件收縮，球捅漂向閥口，閥門關閉。當球桶內的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進入球桶之內，閥門再關閉，間斷和連續工作。

1.機械型疏水閥：

機械型也稱浮子型，是利用凝結水與蒸汽的密度差，通過凝結水液位變化，使浮子升降帶動閥瓣開啟或關閉，達到阻汽排水目的。機械型疏水閥的過冷度小，不受工作壓力和溫度變化的影響，有水即排，加熱設備里不存水，能使加熱設備達到換熱效率。最大背壓率為80%，工作質量高，是生產工藝加熱設備的疏水閥。

機械型疏水閥有自由浮球式、自由半浮球式、杠桿浮球式、倒吊桶式等。

（1）自由浮球式疏水閥：

結構簡單，內部只有一個活動部件精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長，疏水閥內部帶有Y系列自動排空氣裝置，非常靈敏，能自動排空氣，工作質量高。設備剛啟動工作時，管道內的空氣經過Y系列自動排空氣裝置排出，低溫凝結水進入疏水閥內，凝結水的液位上升，浮球上升，閥門開啟，凝結水迅速排出，蒸汽很快進入設備，設備迅速升溫，Y系列自動排空氣裝置的感溫液體膨脹，自動排空氣裝置關閉。疏水閥開始正常工作，浮球隨凝結水液位升降，阻汽排水。自由浮球式疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏，節能效果好。最小工作壓力0.01Mpa，從0.01Mpa至使用壓力范圍之內不受溫度和工作壓力波動的影響，連續排水。能排飽和溫度凝結水，最小過冷度為0℃，加熱設備里不存水，能使加熱設備達到換熱效率。背壓率大于85%，是生產工藝加熱設備的疏水閥之一。

疏水器被稱為疏水閥，也叫自動排水器或凝結水排放器，其分為蒸汽系統使用和氣體系統使用。疏水器裝在用蒸汽加熱的管路終端，其作用把蒸汽加熱的管道中的冷凝水不斷排放到管道外。

大多疏水器可以自動識別汽、水（不包括熱靜力式），從而達到自動阻汽排水的目的。疏水器廣泛應用于石油化工，食品制藥，電廠等行業，在節能減排方面起著很大作用。

GESTRA 螺紋止回閥RK 16  帶阻尼器的雙板止回閥
A1：疏水閥
A2：止回閥
A4：控制閥
A6：安全閥
A7：污垢陷阱
A8：截止閥
GESTRA 螺紋止回閥RK 16  帶阻尼器的雙板止回閥
蒸汽疏水閥
•蒸汽疏水閥監測設備
•蒸汽疏水閥測試設備
•冷凝水回收泵
•冷凝水回流止回閥
•冷凝水濁度監測儀器
•鍋爐間歇式排污閥
•鍋爐連續鍋爐排污閥
•鍋爐液位儀表
•嚴酷的服務鍋爐給水再循環閥
•嚴酷的維修溫度噴霧閥
•嚴酷的服務吹灰器壓力調節閥
•閃存容器
•冷凝水提升罐
•蒸汽干燥機
•Attemporators
•水浴減溫器
檢查閥門

GESTRA   旋啟式止回閥CB 14 止回閥門  疏水閥 漢達森進口

GESTRA 螺紋止回閥RK 16  帶阻尼器的雙板止回閥

GESTRA閥門

系統啟動時：
疏水閥處于打開位置。排出空氣和冷冷凝水。

隨著冷凝液溫度的升高，液體控制介質開始蒸發。
壓力上升導致恒溫囊關閉，沸點略低于沸點

文獻資料
技術數據：帶膜片調節器的疏水閥-MK系列
特殊任務用疏水閥
疏水閥的主要任務是以方式從蒸汽操作的傳熱系統中除去冷凝水，以便這些系統可以長時間正常運行。這涉及多種要求，為此可使用不同的疏水閥系統。

但是，除了這些標準任務之外，還存在特殊要求：

蒸汽系統啟動或停止時，需要快速排出冷凝水
需要在一定的排放溫度下去除冷凝水
需要去除特別大的冷凝水流量
低壓蒸汽加熱器需要疏水閥
排出壓縮空氣或氣體系統
使用
AK 45
冷凝水排放閥，用于在啟動時從蒸汽系統排放冷凝水，并在系統停止運行時排放殘留的冷凝水。帶有集成的集塵器（Y型過濾器）和手動吹洗旋鈕。標準關閉壓力為0.8 bar。

UBK 46
低壓蒸汽加熱器的疏水閥。

MK 20
尼德魯克-丹普菲根美術館。

TK 23，TK 24
疏水閥，帶恒溫囊，用于恒溫先導控制，用于去除大流量和連續的冷凝水流量

GK 11，GK 21
帶有階段噴嘴的疏水閥，用于排出較大的冷凝水流量。集成了Vaposkop，可實現疏水閥調節。

UNA 14P
疏水閥，帶浮球和滾動球密封，用于去除壓縮空氣或氣體中的流體。
超級疏水閥GK 11，GK 21
排水率：每小時高達390噸冷凝水
GK 11和GK 21 Super疏水閥是帶有集成觀察鏡的手動控制疏水閥。GK 11和GK 21疏水閥用于在低壓下排放大量連續的冷凝水。

使用
這些疏水閥適用于有效，手動排水的蒸發器，主要用于：

制糖廠
鋁工業
好處
載物臺噴嘴，用于低磨損操作
帶開槽鼓的座椅，用于優化逐步降壓
帶行程指示器的手輪，易于根據當前操作條件進行調節
通過集成在體內的大型Vaposcope進行視覺監控
容易實現無蒸汽損失
緊湊的機身，直通設計
緊湊型調節器單元
關鍵數據
DN 50-150（2“ – 6”）
PN 16
壓差：6 bar
檢查閥門
GESTRA的品質
馮·格斯特拉
GESTRA止回閥的高品質產品系列是為滿足客戶要求而量身定制的。閥門由多種材料制成，以適合每種特定應用，并且各個組件之間完美地協調在一起。也可以生產單獨的特殊材料。

GESTRA止回閥是總體長度較短的對夾式閥門。與常規閥門相比，它們具有明顯的結構和流體動力學優勢：

設計緊湊
重量輕
任何安裝位置
安裝費用低
多種材料選擇
節省空間的存儲
工業系統的可靠運行
壓力損失最小

數據表和安裝與操作手冊

GESTRA重力循環檢查SBO和螺紋止回閥MB
重力循環檢查SBO
螺紋止回閥MB
GESTRADISCO®止回閥RK
止回閥RK 16
止回閥RK 26A
止回閥RK 29A
止回閥RK 41和RK 44
止回閥RK 44S
止回閥RK 49
止回閥RK 70和RK 71
止回閥RK 76
止回閥RK 86和RK 86A
GESTRADISCOCHECK®雙板止回閥BB
雙板止回閥BB
帶阻尼器的雙板止回閥BB
雙板止回閥BB，帶涂層
GESTRADISCO®旋啟式止回閥CB和WB
旋啟式止回閥CB 14和26
旋啟式止回閥CB 24S
旋啟式止回閥WB 26
旋啟式止回閥WB 24S
GESTRA NAF-止回旋止回閥
旋啟式止回閥NAF-CheckGESTRA   旋啟式止回閥CB 14 止回閥門  疏水閥 漢達森進口GESTRA 止回閥  型號0GESTRA 止回閥  型號0-4,GESTRA 止回閥  型號/GESTRA 止回閥  型號-GESTRA 止回閥  型號/8

疏水器被稱為疏水閥，也叫自動排水器或凝結水排放器，其分為蒸汽系統使用和氣體系統使用。疏水器裝在用蒸汽加熱的管路終端，其作用把蒸汽加熱的管道中的冷凝水不斷排放到管道外。

大多疏水器可以自動識別汽、水（不包括熱靜力式），從而達到自動阻汽排水的目的。疏水器廣泛應用于石油化工，食品制藥，電廠等行業，在節能減排方面起著很大作用。

1.機械型疏水閥：

機械型也稱浮子型，是利用凝結水與蒸汽的密度差，通過凝結水液位變化，使浮子升降帶動閥瓣開啟或關閉，達到阻汽排水目的。機械型疏水閥的過冷度小，不受工作壓力和溫度變化的影響，有水即排，加熱設備里不存水，能使加熱設備達到換熱效率。最大背壓率為80%，工作質量高，是生產工藝加熱設備的疏水閥。

機械型疏水閥有自由浮球式、自由半浮球式、杠桿浮球式、倒吊桶式等。

（1）自由浮球式疏水閥：

結構簡單，內部只有一個活動部件精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長，疏水閥內部帶有Y系列自動排空氣裝置，非常靈敏，能自動排空氣，工作質量高。設備剛啟動工作時，管道內的空氣經過Y系列自動排空氣裝置排出，低溫凝結水進入疏水閥內，凝結水的液位上升，浮球上升，閥門開啟，凝結水迅速排出，蒸汽很快進入設備，設備迅速升溫，Y系列自動排空氣裝置的感溫液體膨脹，自動排空氣裝置關閉。疏水閥開始正常工作，浮球隨凝結水液位升降，阻汽排水。自由浮球式疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏，節能效果好。最小工作壓力0.01Mpa，從0.01Mpa至使用壓力范圍之內不受溫度和工作壓力波動的影響，連續排水。能排飽和溫度凝結水，最小過冷度為0℃，加熱設備里不存水，能使加熱設備達到換熱效率。背壓率大于85%，是生產工藝加熱設備的疏水閥之一。

自由半浮球式疏水閥只有一個半浮球式的球桶為活動部件，開口朝下，球桶即是啟閉件，又是密封件。整個球面都可為密封，使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏。背壓率大于80%，能排飽和溫度凝結水，最小過冷度為0℃，加熱設備里不存水，能使加熱設備達到換熱效率。

當裝置剛啟動時，管道內的空氣和低溫凝結水經過發射管進入疏水閥內，閥內的雙金屬片排空元件把球桶彈開，閥門開啟，空氣和低溫凝結水迅速排出。當蒸汽進入球桶內，球桶產生向上浮力，同時閥內的溫度升高，雙金屬片排空元件收縮，球捅漂向閥口，閥門關閉。當球桶內的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進入球桶之內，閥門再關閉，間斷和連續工作。

GESTRA 止回閥  型號0GESTRA 止回閥  型號0-4,GESTRA 止回閥  型號/GESTRA 止回閥  型號-M5

GESTRA型號0GESTRA型號0-6/4-GESTRA型號/GESTRA型號
GESTRA型號0GESTRA型號0-6/4-GESTRA型號/4
GESTRA型號0GESTRA型號0-6/4-GESTRA型號/8
GESTRA型號0GESTRA型號0-6/4-GESTRA型號/8
GESTRA型號0GESTRA型號0-6/4-M5
GESTRA型號0GESTRA型號0-8/6-GESTRA型號/GESTRA型號
GESTRA型號0GESTRA型號0-8/6-GESTRA型號/4
GESTRA型號0GESTRA型號0-8/6-GESTRA型號/8
GESTRA型號0GESTRA型號0-8/6-GESTRA型號/8
GESTRA型號0GESTRA型號0-6/4-GESTRA型號/4
GESTRA型號0GESTRA型號0-6/4-GESTRA型號/8
GESTRA型號0GESTRA型號0-6/4-GESTRA型號/8
GESTRA型號0GESTRA型號0-8/6-GESTRA型號/GESTRA型號
GESTRA型號0GESTRA型號0-8/6-GESTRA型號/4
GESTRA型號0GESTRA型號0-8/6-GESTRA型號/8
GESTRA型號0GESTRA型號0-8/6-GESTRA型號/8
GESTRA型號040-4,GESTRA型號/GESTRA型號
GESTRA型號040-6/4
GESTRA型號040-6/4-4,GESTRA型號/GESTRA型號
GESTRA型號040-8/6
GESTRA型號040-8/6-6/4
GESTRA型號050-GESTRA型號0/8
GESTRA型號050-GESTRA型號0/8-6/4
GESTRA型號050-GESTRA型號0/8-8/6
GESTRA型號050-4,GESTRA型號/GESTRA型號
GESTRA型號050-6/4
GESTRA型號050-6/4-4,GESTRA型號/GESTRA型號
GESTRA型號050-8/6
GESTRA型號050-8/6-6/4
GESTRA型號05-4,GESTRA型號/GESTRA型號-GESTRA型號/8
GESTRA型號05-4,GESTRA型號/GESTRA型號-M5
GESTRA型號05-6/4-GESTRA型號/4
GESTRA型號05-6/4-GESTRA型號/8
GESTRA型號05-6/4-GESTRA型號/8
GESTRA型號05-6/4-M5
GESTRA型號05-8/6-GESTRA型號/4
GESTRA型號05-8/6-GESTRA型號/8
GESTRA型號05-8/6-GESTRA型號/8
GESTRA型號5-6/4-GESTRA型號/4
GESTRA型號5-6/4-GESTRA型號/8
GESTRA型號5-8/6-GESTRA型號/4
GESTRA型號5-8/6-GESTRA型號/8
GESTRA型號0-4,GESTRA
GESTRA型號0-6/4-GESTRA型號/4
GESTRA型號0-6/4-GESTRA型號/8
GESTRA型號0-8/6-GESTRA型號/4
GESTRA型號0-8/6-GESTRA型號/8
GESTRA型號5-6/4-GESTRA型號/4
GESTRA型號5-6/4-GESTRA型號/8
GESTRA型號5-8/6-GESTRA型號/4
GESTRA型號5-8/6-GESTRA型號/8
GESTRA型號0-4,GESTRA 止回閥 號/GESTRA
GESTRA型號0-6/4
GESTRA型號0-8/6
GESTRA型號0-8/6-6/4
GESTRA型號00-GESTRA型號0/8
GESTRA型號00-GESTRA號/GESTRA
GESTRA型號00-4,GESTRA型號/GESTRA型號
GESTRA型號00-6/4
GESTRA型號00-8/6
GESTRA型號600-GESTRA型號/GESTRA型號
GESTRA型號600-GESTRA型號/4
GESTRA型號600-GESTRA型號/8
GESTRA型號600-GESTRA型號/4
GESTRA型號600-GESTRA型號/8
GESTRA型號600-M5
GESTRA型號6GESTRA型號0-GESTRA型號/GESTRA型號
GESTRA型號6GESTRA型號0-GESTRA型號/4
GESTRA型號6GESTRA型號0-GESTRA型號/8
GESTRA型號6GESTRA型號0-GESTRA型號/4
GESTRA型號6GESTRA型號0-GESTRA型號/8
GESTRA型號6GESTRA型號0-M5
GESTRA型號0GESTRA型號0-GESTRA型號/GESTRA型號
GESTRA型號0GESTRA型號0-GESTRA型號/4
GESTRA型號0GESTRA型號0-GESTRA型號/8
GESTRA型號0GESTRA型號0-GESTRA型號/4
GESTRA型號0GESTRA型號0-GESTRA型號/8
GESTRA型號0GESTRA型號0-M5
GESTRA型號0GESTRA型號0-GESTRA型號/GESTRA型號-GESTRA型號/4
GESTRA型號0GESTRA型號0-GESTRA型號/4-GESTRA型號/GESTRA型號
GESTRA型號0GESTRA型號0-GESTRA型號/4-GESTRA型號/8
GESTRA型號0GESTRA型號0-GESTRA型號/8-GESTRA型號/4
GESTRA型號0GESTRA型號0-GESTRA型號/8-GESTRA型號/8
GESTRA型號0GESTRA型號0-GESTRA型號/8-GESTRA型號/GESTRA型號
GESTRA型號0GESTRA型號0-M5-GESTRA型號/8
GESTRA型號090-GESTRA型號/GESTRA型號-GESTRA型號/4
GESTRA型號090-GESTRA型號/GESTRA型號-GESTRA型號/8
GESTRA型號090-GESTRA型號/GESTRA型號-GESTRA型號/8
GESTRA型號090-GESTRA型號/4-GESTRA型號/8
GESTRA型號090-GESTRA型號/8-M5
GESTRA型號090-GESTRA型號/4-GESTRA型號/GESTRA型號
GESTRA型號090-GESTRA型號/4-GESTRA型號/8
GESTRA型號090-GESTRA型號/8-GESTRA型號/4
GESTRA型號096-GESTRA型號/GESTRA型號
GESTRA型號096-GESTRA型號/4
GESTRA型號096-GESTRA型號/8
GESTRA型號096-GESTRA型號/4
GESTRA型號096-GESTRA型號/8
GESTRA型號0GESTRA型號0-GESTRA型號/4
GESTRA型號0GESTRA型號0-GESTRA型號/8
GESTRA型號0GESTRA型號0-M5

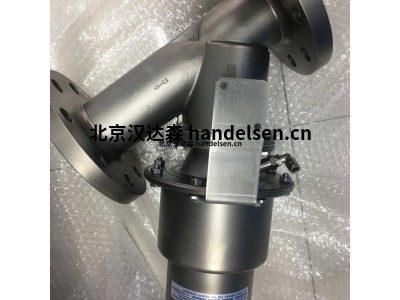

Gestra疏水閥4404/S182-F316L
