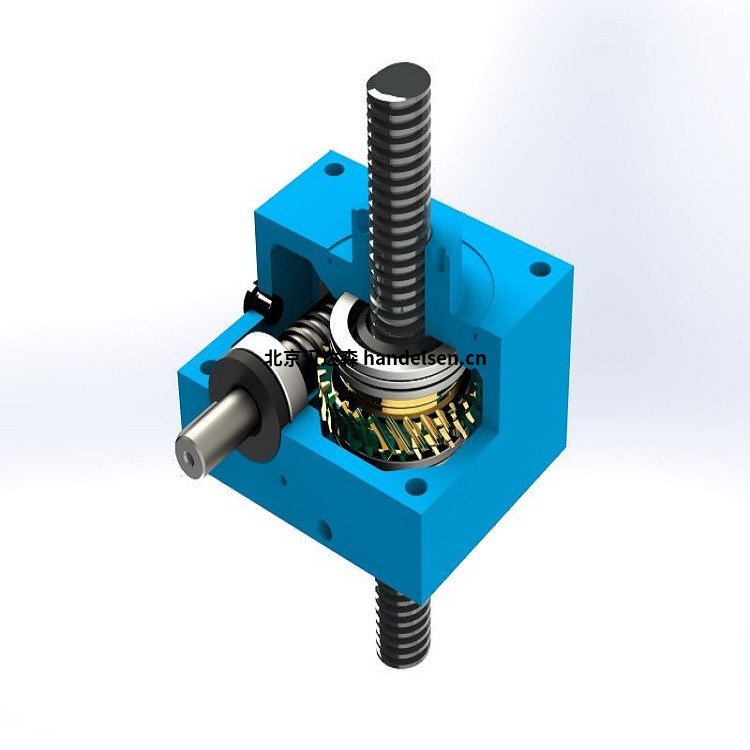

unimec不銹鋼梯形螺旋升降機說明
不銹鋼的使用在過去幾年中呈指數增長。新的市場需求、食品工業的衛生要求以及氧化環境中的應用要求不銹鋼材料的使用率越來越高。
從一開始，UNIMEC 就能夠?yàn)槠淇蛻籼峁┎讳P鋼產品。無論如何，實現這些組件意味著較長的制造時間。對于最需要的產品和尺寸，UNIMEC 現在能夠提出一個完整的系列：X 系列。這種選擇具有多種優勢：一方面，由于組件都備有現貨，因此可以縮短交貨時間，另一方面，制造可以帶來相當可觀的成本，因?yàn)樗鼜某膳诺蔫T件開始。
AISI 316 鋼的主要特點是其高耐腐蝕性，尤其是在海洋和食品環境中，AISI 304 。
X 型螺旋千斤頂 屬于 X 系列的螺旋千斤頂?shù)某叽鐬?204、306、407，在所有結構型號中。由不銹鋼制成的部件是外殼、襯套、蓋、電機法蘭、主軸和所有端部配件。
唯一采用非不銹鋼制造的部件是蝸桿。如果螺桿柄腳暴露在氧化劑中，可以根據需要通過梯形螺旋千斤頂章節末尾所述的 Niploy 處理對其進行保護。
蝸桿
上的齒隙 蝸桿 - 蝸輪聯軸器的齒隙很小。由于減速比和從旋轉運動到平移運動的轉變，這種背隙在絲杠的線性定位中變成了小于 0.05 mm 的誤差。
TP 型號
中的側向間隙 螺紋主軸和蝸輪聯軸器具有自然且必要的側向間隙，在下圖中用 A 表示。雙系列導軌的使用允許最小化所述間隙的實體，同時保持主軸和支撐螺母軸線對齊。聯軸器上的角間隙在主軸端接頭上轉換為線性測量值，其值取決于螺旋千斤頂?shù)某叽纾⒏鶕?jù)主軸本身的長度而增長。牽引載荷往往會減少這種背隙，而壓縮載荷則會產生相反的效果。
TPR 型號
中的側向間隙在 TPR 型號中，主軸和蝸輪通過雙銷鎖定。UNIMEC 通過合適的機器執行此操作，該機器在兩次鉆孔和隨后的銷插入過程中保持兩個組件的軸重合。因此，絲杠旋轉使同心度誤差引起的振蕩最小化。為了正確操作，用戶有必要提供能夠保持主軸和導螺母對齊的解決方案。
型號介紹：
1、unimec不銹鋼梯形螺旋升降機XTP/XTPR204：靜載荷15kN；動載荷10kN；扭矩17牛米；蝸桿徑向載荷220N
2、unimec不銹鋼梯形螺旋升降機XTP/XTPR306：靜載荷40kN；動載荷25kN；扭矩63牛米；蝸桿徑向載荷450N
3、unimec不銹鋼梯形螺旋升降機XTP/XTPR407：靜載荷80kN；動載荷50kN；扭矩165牛米；蝸桿徑向載荷600N
