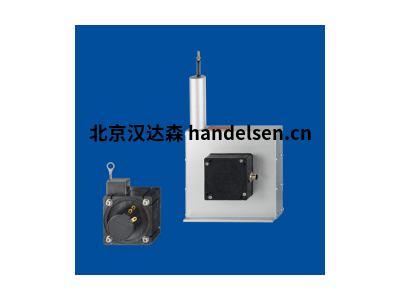

德國ASM位置傳感器

名稱。ASM位置傳感器

型號：ASM

品牌。ASM

原產地 德國



ASM位置傳感器介紹。



　　用于長度、位移和位置測量任務的傳感器。使用不銹鋼測量繩進行絕對或增量的位置檢測。 Solid Wire®位置傳感器使用不銹鋼測量繩絕對或增量地檢測位置。不同的設計，測量長度可達60,000毫米，極其簡單，節省空間的組件和它的堅固性使Salus®-位置傳感器，成為許多長度、位移和位置測量任務的基本解決方案。



　　ASM位置傳感器的優點。



安裝簡便



設計緊湊



對振動和沖擊不敏感



保護等級高達IP68/IP69



線性度高達0.01%



測量長度可達60,000毫米



眾多的啟動類型



也可提供磁性絕對編碼器



　　Solid Wire®位置傳感器可用于必須確定線性運動元件的精確定位的應用中。這些傳感器確保了自動化、工藝技術以及許多工業和研究領域的可靠運行，如搬運系統、電梯技術、起重、輸送和存儲技術、醫療技術或風力發電站。



　　成熟的Core Wire®技術是一種特殊的、高度靈活的不銹鋼線，它被精確地單層纏繞在滾筒上。測量電纜的位置是由它是否抵抗彈簧馬達的退出力決定的。放線過程將線性運動轉換為角度運動，由角度傳感器元件（編碼器或電位器）檢測，并轉換為電輸出信號。接口電子裝置可以產生工業標準的模擬輸出類型，如0 ... 10 V、4 ... 20 mA或數字SSI輸出。



　　ASM位置傳感器的參數。



輸出



電位器



電壓0.5 ... 10 V



電流 4 ... 20 mA, 2



線性增量編碼器



線性度



測量范圍的±0.35%，其他數值可根據需要而定



增量：測量范圍的±0.20



傳感器元件



精密電位計



光學編碼器



外殼材料



塑料，鋁



測量繩：不銹鋼



防護等級



IP50



電氣連接



電位器（焊接片）。



電纜



出口插頭M8，4極（僅用于輸出R1K）。



重量



約100-200克



　　ASM位置傳感器型號。



WS31 / WS42 最長1米



WS10可達2米



WS85可達6米



WS19KK達15米



WS10SG至2米



WS12至3米



WS17KT至15米



WS21至20米



WS10ZG達2米



WS61至3米



WS19KT至15米



WS7.5至40米



WS60至60米



WS100M至10米



WS58C至2.5米



WS10EX至1,25米
