ENGEL Elektroantriebe

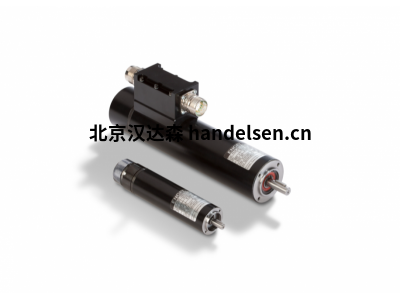

HFI 2230 HFI 2260電機
HFI 2230 HFI 2260電機
產品參數：
最高轉速 rpm 5000 4000
母線電壓 VDC 24/48 24/48 ± 20%
額定轉速 rpm 4000 3000
標稱電流 2) ADC 6.1 / 3.0 7.1 / 3.6
標稱功率 2) *) W 95 120
操作到 VDE 0530 S1
保護符合 VDE 0530 IP 54
旋轉方向可逆
結構形狀符合 VDE 0530 IM B5 - 通過端板對齊
HFI 2230 HFI 2260機械數據：
電機轉動慣量 kgm2 0.005 * 10-3 0.009 * 10-3
額定扭矩 2) *) Nm 0.23 0.38
峰值扭矩 *) Nm 0.5 0.8
速度調節常數 N-1 cm-1 rpm 35 17
機械時間常數 ms 2.2 1.8
摩擦力矩 Nm 0.025 0.025
轉子重量 kg 0.13 0.21
總重量 kg 0.85 1.15
球軸承 A/B 側 609/698 609/698
阻燃劑
(允許徑向軸負荷) 3) N 50 50
FA（允許軸向軸負荷） N 20 20
HFI 2230 HFI 2260電氣數據：
相數 3 3
極數 6 6
終端電阻 4) W 0.31 / 1.2 0.22 / 0.83
電感 4) mH 0.19 / 0.76 0.16 / 0.61
電壓常數 1) *) V / 1000 rpm 3.3 / 6.6 4.0 / 8.0
扭矩常數 1) *) Nm / A 0.027 / 0.054 0.033 / 0.066
電時間常數 ms 0.6 0.7
HFI 2230 HFI 2260熱數據：
環境溫度范圍°C 0 ... 40 0 ... 40
隔離到 VDE 0530 F F
熱時間常數 min 10 15
溫升 不適用K/W 1.1 1.0
HFI 2230 HFI 2260駐車制動：
靜態制動扭矩 Nm 1 1 自動激活
功率 W 10 10
質量轉動慣量 kgm2 0.0021 * 10-3 0.0021 * 10-3
電機重量包括駐車制動器 kg 1 1.3
HFI 2230 HFI 2260信號接口：
模擬輸入 5) AE1 ± 10V, 12Bit, Ri = 22kOhm 設定點設置
數字輸入 5) DE1 ... DE8 0.0V ≤ Uoff ≤ 5.0V DE1 = 啟用
15.0V ≤ Uon ≤ 30V DE2 ... 8 = 功能部分可配置
數字輸出 5) DA1 24V, 50mA, o.C.功能可配置
DA2 例如準備好，速度指示...
串行接口 RS232 最大 115200 波特，用于“DSerV”軟件通信
(可選) CANopen max. 1Mbit/s, ISO11898
（可選）現場總線 EtherCAT、PROFINET、EtherNet/IP 基于以太網
（可選）安全安全扭矩關閉 (STO) acc。到性能級別 [e]，貓。 3; SIL-3
HFI 2230 HFI 2260連接器：
彎角連接器，可旋轉 300° 915 系列 itec (INTERCONTEC) 電源 + I/O + RS232
角度連接器，可旋轉 300 °（可選） 615/915 系列 ytec (INTERCONTEC) 電源 + I / O + RS232 + CANopen
法蘭連接器電機（可選）915 系列連接器，15-pol。 (INTERCONTEC)電源+I/O+RS232
現場總線（可選） 2 x M12 插座，4 針，D 編碼現場總線 1 + 現場總線 2
安全（可選）M12 插頭，8 針，A 編碼 STO
*) 容差 -10% 1) 正弦峰值 2) 值適用于安裝在厚度為 10 mm 的至少 0.15 m² 的鋁板（散熱器）上的驅動器。對于帶變速箱的版本，
帶集成駐車制動器或帶徑向軸封的值會降低。 3) 軸伸的中心。 4) 在兩相之間測量。 5) 可選功能：AE1?DE6、DA1?DE5、DA2?DE4。
保留技術數據和設計更改。
