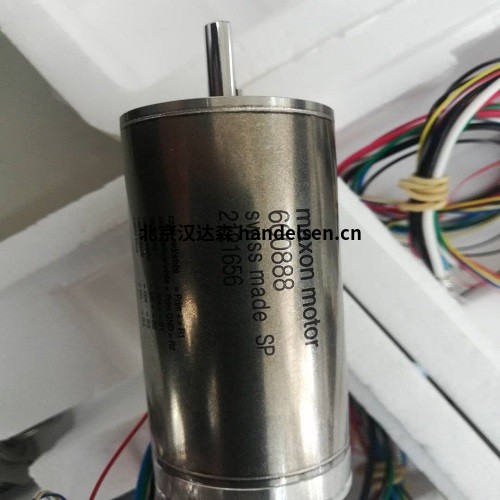

maxon有刷直流電機DCX系列DCX 14 L
maxon DCX電機具有無與倫比的功率密度（每體積扭矩）和絕對安靜的運行。堅固耐用的工程設計與全球專利的無鐵芯繞組相結合，使 DCX 電機成為幾乎每種應用場景的高動態驅動器。DCX 14 L 可作為小型驅動器提供，帶有預緊滾珠軸承或燒結軸承。
火花抑制（CLL）將這款帶有貴金屬電刷的直流電機變成真正的長跑運動員。
maxon標稱電壓值
標稱電壓 12 V
空載速度 7740 轉/分
空載電流 19.1 毫安
額定轉速 5220 轉/分
額定扭矩（最大連續扭矩） 6.34毫牛米
額定電流（最大連續電流） 0.452 安培
失速扭矩 19.7毫牛米
失速電流 1.35 安培
最高效率 78 %
maxon特性
端子電阻 8.9 ?
端子電感 0.403毫高
扭矩常數 14.6 毫安時
速度恒定 654 轉/轉/V
速度/扭矩梯度 399 轉/分
機械時間常數 4.05 毫秒
轉子慣量 0.97 克²
maxon熱數據
耐熱電阻外殼-環境 22.2 千米/瓦
熱阻繞組外殼 8.63 千米/瓦
熱時間常數繞組 10.9 秒
熱時間常數電機 226 秒
環境溫度 -40°C以上
最高繞組溫度 +100 °C
maxon機械數據
軸承類型 滾珠軸承
最大速度 8680 轉/分
軸向游戲 0 mm，徑向載荷< 0.8 N 時
0.1 mm，徑向載荷> 0.8 N 時
徑向播放 0.015 毫米
最大軸向載荷（動態） 0.8 氮氧化物
壓配合的最大力（靜態） 18 N
（靜態，軸支撐） 300 N
最大徑向載荷 10 N，距法蘭 5 mm
maxon其他規格
極對數 1
換向器段數 7
高壓滅菌器循環次數 0
maxon產品
重量 26 克
maxon有刷直流電機DCX系列DCX 14 L
