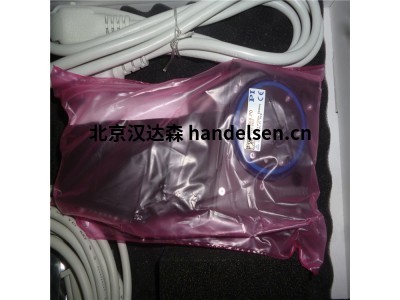

 德國Physik Instrumente P-616.3C納米定位器

 Physik Instrumente (PI) 定位器技術說明

PI以其產品質量而聞名，多年來一直是全球精密定位技術市場的領導者之一。最重要的組成部分之一是國際PI家族中的團隊合作精神，其基礎是超越國際邊界和功能限制的相互理解和支持。

所有關鍵技術都是內部開發的。 PI的技術范圍使員工能夠充分發揮對技術的熱情。從精密機械和電子技術到位置傳感器技術以及PI Ceramic所開發的壓電陶瓷和執行器。技術的發展范圍從基礎到特定于應用程序的版本。最好的解決方案來自于技術潛力，這取決于多年積累的專業知識以及相應的生產能力。

PI不僅針對線性，旋轉和垂直運動或不同軸的組合開發和生產各種定位平臺和執行器。 PI還使這些解決方案適應客戶特定的應用，或提供用于運動和定位的成品子系統。

定制產品

納米定位壓電撓性位移臺

微型舞臺

線性平臺

線性執行器

旋轉臺

XY平臺

PI的多軸壓電撓性位移臺可在多達6個軸（包括尖端，傾斜和偏航運動）中以亞納米精度進行定位和掃描。 版本范圍從最緊湊的立方體設計到大孔徑和薄型。

XYZ掃描儀是定位技術的全方位工具。 應用包括樣品調整，技術，光學計量，光纖定位和光子學以及原子力顯微鏡。

所有壓電納米定位系統均已出廠校準，并隨測量記錄一起提供。

PI P-616 NanoCube納米定位器

§平行運動設計可在所有空間方向上實現最高剛性

§即使負載高達100克，高諧振頻率也能實現高動態運動

§單個安裝平臺的創新型產品設計可實現靈活使用

§市場上獨一無二的帶ID芯片功能的納米定位器

行程為100 微米§市場上最小、最輕的納米定位器

應用領域

§ 光纖定位和對準

§ 掃描顯微鏡

§ 雙光子聚合

§ 納米技術和納米制造

§ 光子學/集成光學

§ 顯微操縱

§ 樣本定位

PICMA壓電陶瓷促動器帶來超長使用壽命

獲得專利的PICMA壓電陶瓷促動器為全瓷絕緣。這可以防潮，避免漏電流增大造成故障。PICMA促動器的使用壽命比傳統的聚合物絕緣促動器長達十倍。它們被證明可實現無故障運行1000億個循環。

帶電容式傳感器，實現亞納米分辨率

電容式傳感器以亞納米分辨率進行測量，且無接觸。它們可確保優異的運動線性、長期穩定性和千赫茲范圍的帶寬。

零間隙柔性鉸鏈導向帶來高導向精度

柔性鉸鏈導向無需維護、無摩擦、無磨損，無需潤滑。它們的剛性可實現高負載能力，且它們對沖擊和振動不敏感。它們百分百真空兼容，可在很廣的溫度范圍內工作。

自動配置和快速部件更換

機械部件和控制器可按需組合、快速更換。所有伺服和線性化參數均存儲在機械部件的D-sub連接器的ID芯片中。每當控制器啟動時，數字控制器的自動校準功能就會使用這些數據。

訂購信息

P-616.3C

并聯運動NanoCube XYZ向納米定位器，100 微米 × 100 微米 × 100 微米 行程， 電容傳感器

光纖對準的配件（可選）

F-603.41

光纖夾持器10°用于P-616，較短，光纖套圈分別為1.25毫米、2.5毫米和3.2毫米

F-603.42

光纖夾持器10°用于P-616，較長，光纖套圈分別為1.25毫米、2.5毫米和3.2毫米

F-603.43

光纖夾持器90°用于P-616，光纖套圈分別為1.25毫米、2.5毫米和3.2毫米
