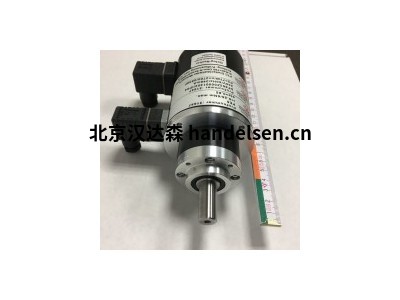

GEFEG-NECKAR行星齒輪PM 30直供
無刷直流電機MQ 5
操作：在外部標準控制器上（塊換向）；通過3個霍爾傳感器感應轉子位置
連接：用于電源和傳感器的K4接線盒
轉子： 4極釹磁鐵，由于連續角磁化而產生低齒槽轉矩
使用壽命： 20,000小時，S1負荷
絕緣墊等級： F（155°C）
保護系統： IP 44，可選，最高IP 65（IP 69）
特殊版本：專為短時工作而設計，可根據要求提供更高的性能，附加電壓和速度
選項：熱保護，特殊軸，特殊法蘭，不銹鋼
無刷直流電機MQ 6
操作：在外部標準控制器上（塊換向）；通過3個霍爾傳感器感應轉子位置
連接：用于電源和傳感器的K4接線盒
轉子： 8極釹磁鐵，由于連續角磁化而產生低齒槽轉矩
使用壽命： 20,000小時，S1負荷
絕緣墊等級： F（155°C）
保護系統： IP 44，可選，最高IP 65（IP 69）
特殊版本：專為短時工作而設計，可根據要求提供更高的性能，附加電壓和速度
選項：熱保護，特殊軸，特殊法蘭，不銹鋼
無刷直流驅動器MQC 6
集成換向
操作： 3個霍爾傳感器感測轉子位置
連接：用于電源和傳感器的K4接線盒
轉子： 8極釹磁鐵
控制：通過CAN總線（CANopen，Drive Profile DSP-402）或數字/模擬I / O
使用壽命： 20,000小時，S1負荷
絕緣墊等級： F（155°C）
保護系統： IP 44，可選，最高IP 65（IP 69）
特殊版本：專為短時工作而設計，可根據要求提供更高的性能，附加電壓和速度
選項：熱保護，特殊軸，特殊法蘭，不銹鋼
無刷定位驅動器MSA 8
CANopen，Profibus-DP，集成4 Q控制器，正弦換向，絕對多圈編碼器，運行記錄可編程
轉子： 4極釹磁，低齒槽
壽命： 20,000小時，S1值班
隔離等級： B，可選F
防護等級：IP 44，可選，最高IP 65
環境溫度： -15°C ... 40°C
保護：過熱保護，電流限制
無刷定位驅動器MSA 95
CANopen，Profibus-DP，集成4 Q控制器，正弦換向，絕對多圈編碼器，運行記錄可編程
轉子： 4極釹磁，低齒槽
壽命： 20,000小時，S1值班
隔離等級： B，可選F
防護等級： IP 44，可選，最高IP 65
環境溫度： -15°C ... 40°C
保護：過熱保護，電流限制
帶永久磁鐵的直流電動機Pg 63
連接：連接電源，電池，PWM控制器或控制放大器，最大工作電壓的殘余紋波。5％電纜連接，可選的插入式連接器
換向：使用12部換向器的機械換向
磁系統： 2極永久鐵氧體磁體
使用壽命： 3,000小時，S1負荷
絕緣墊。等級： B，可選F
保護系統： IP 40，可選IP 54
特殊型號：專為短時運行而設計，可根據需要提供高性能，附加電壓和速度
選項：特殊軸，定制設計
交流電動機
部分型號及參數
三相異步電動機Ds 90 4極
連接： 400 V / 50 Hz三相系統，用于其他電源電壓/頻率的可選設計，用于3 x 230 V的變頻器的可選設計，電纜連接，可選的插入式連接器
使用壽命： 20,000小時，S1值班
絕緣墊。類別： F
保護系統： IP 00（開放式設計）
特殊型號：高性能的短時工作設計
選項：熱保護，特殊軸，定制設計
三相異步電動機D 8 4極
連接： 400 V / 50 Hz三相系統，用于其他電源電壓/頻率的可選設計，用于3 x 230 V的變頻器的可選設計，使用K22型插入式連接器的標準連接
使用壽命： 20,000小時，S1值班
絕緣墊。等級： B，可選F
保護系統： IP 44，可選，最高IP 65
特殊型號：高性能的短時工作設計
選項：熱保護，特殊軸，特殊法蘭，定制設計，不銹鋼
三相異步電動機Dg 71 4極
連接： 400 V / 50 Hz三相系統，用于其他電源電壓/頻率的可選設計，用于3 x 230 V的變頻器的可選設計，使用接線盒的標準連接
使用壽命： 20,000小時，S1值班
絕緣等級： B，可選F
保護系統： IP 44，可選，最高IP 65
特殊型號：高性能的短時工作設計
選項：熱保護，特殊軸，定制設計，底腳安裝
單相異步電動機Eg 71 2極
連接： 230 V / 50 Hz交流系統，110 V / 60 Hz或其他電壓/頻率的可選設計，需要運行電容器，電纜連接，可選的插入式連接器
使用壽命： 20,000小時，S1值班
絕緣墊。等級： B，可選F
保護系統： IP 40
特殊型號：高性能短時工作設計，合金轉子，更高的啟動扭矩
選項：熱保護，特殊軸，定制設計
可逆（Υ-Δ）異步電動機KD 8 4極
連接： 230 V / 50 Hz（需要運行電容器）或400 V / 50 Hz三相系統。使用K4接線盒進行連接
使用壽命： 20,000小時，S1值班
絕緣墊。等級： B，可選F
保護系統： IP 44，可選，最高IP 65
特殊型號：高性能的短時工作設計
選項： 熱保護，特殊軸，特殊法蘭，定制設計
齒輪
部分型號及參數
行星齒輪PM 30
常規：與我們的電機結合使用的多級封閉式行星齒輪。終身潤滑脂
外殼：鋼環，鋁制法蘭。用戶定義的安裝
齒系統技術：內部齒輪，硬化環。直齒式電動機軸，選裝在軸上的小齒輪。球軸承端軸
選項：特殊軸
行星齒輪PM 80
常規： 多階段。與我們的電機結合使用的封閉式行星齒輪。終身潤滑脂
住房： 鋼環。鋁法蘭。用戶定義的安裝
齒系統技術： 內部齒輪。硬化的環。直齒式電機軸。可選的軸裝小齒輪。球軸承端軸
選項： 特殊軸
蝸輪GS 3
概述：與我們的電機結合使用的單級蝸輪蝸桿。終身潤滑脂
外殼：鋅壓鑄
輸出：功率偏差90°，第二個軸端可以。更高的齒輪減速比（η<50％）時自鎖。滑動軸承，可選的球軸承
選項：第二軸端
正齒輪Z 6
常規： 與我們的電機結合使用的多級封閉式正齒輪。單齒輪，帶滾珠軸承輸入軸（背對背2個軸承）。終身潤滑脂
外殼： 壓鑄鋅，機械加工。用戶定義的安裝
齒系統技術： 單獨引導的齒輪-小齒輪組合。斜齒進入階段。球軸承端軸
選項： 行星齒輪
正齒輪Z 89
常規：與我們的電機結合使用的多級封閉式正齒輪。單齒輪，帶滾珠軸承輸入軸（背對背2個軸承）。終身潤滑脂
外殼：壓鑄鋅，機械加工。用戶定義的安裝
齒系統技術：普通滾針軸承上的齒輪-小齒輪組合。球軸承端軸
選項：行星齒輪
正齒輪M 7
常規：與我們的電機結合使用的多級封閉式正齒輪。單齒輪，帶滾珠軸承輸入軸（背對背2個軸承）。終身潤滑脂
外殼：由塊狀鋁加工而成。用戶定義的安裝。從所有可觸及的側面進行安裝
齒系統技術：單獨引導的齒輪-小齒輪組合。斜齒進入階段。球軸承端軸
選項：行星齒輪
煞車
在關閉電動機后必須在規定的時間或設定的位置停止物質移動時，根據操作情況，會產生不同類型的制動器。在Gefeg-Neckar模塊化系統中，首選安裝彈簧操作的制動器。
在停電期間出于安全原因?qū)⑦@些制動器保持在制動位置時，這稱為電動釋放制動。在其他情況下，這稱為電磁制動。
特性：
制動器用于縮短制動過程或在靜止狀態下固定。交流操作的制動器通常與電動機繞組一起打開和關閉，通常用于交流多相電動機。直流制動器用于直流電動機。這些制動器應與電動機電流分開打開和關閉，以防止出現較大的延遲。
故障安全制動器：
這是故障安全操作的彈簧式單盤制動器。制動力由彈簧壓力產生，并由電磁場提升。這意味著在斷電或斷電期間，制動器是有效的。
控制器
部分型號及參數
E25四象限控制器
特性： E55控制器是為兩種安裝類型而設計的。以及外部或內部安裝。我們的電機控制器是專為電子換向電機而設計的。速度控制和調節塊換向無刷直流電動機。
CanOpen BUS-Communication是我們的標準和嵌入式。您也可以將其用于有刷或無刷直流電動機。
規格：
電機控制器高達100A
緊湊的DC和BLDC四象限控制器
CAN接口（協議DS301，設備配置文件DS402）
集成數字輸入
集成數字輸出
集成模擬輸入
過載和欠載保護
過熱監控
LED中的設備狀態通知（電源，狀態，錯誤）
十六進制開關以設置設備節點ID
內置MPU（運動處理單元），可輕松編程
E55 HC四象限控制器
特性： E55 HC控制器設計用于兩種安裝類型。以及外部或內部安裝。我們的電機控制器是專為電子換向電機而設計的。速度控制和調節塊換向無刷直流電動機。
CanOpen BUS-Communication是我們的標準和嵌入式。您也可以將其用于有刷或無刷直流電動機。
規格：
電機控制器高達50A
緊湊的DC和BLDC四象限控制器
CAN接口（協議DS301，設備配置文件DS402）
集成數字輸入
集成數字輸出
集成模擬輸入
集成模擬輸出
過載和欠載保護
過熱監控
LED中的設備狀態通知（電源，狀態，錯誤）
十六進制開關以設置設備節點ID
內置MPU（運動處理單元），可輕松編程
USB CAN-Stick 2
USB CAN-Stick可幫助您在電動機和CAN接口之間建立連接。
規格：
CAN接口（基于DS309-3的ASCII協議）
CAN接口
LED中的設備狀態通知（電源，狀態，錯誤，CAN Rx，CAN Tx）
總線端子開/關可切換
轉速變送器
軸編碼器RI 30
根據要求，也可以將軸編碼器RV30裝入安裝在電動機上的殼體中。可以實現IP44至IP65的防護等級。
增量式編碼器RV 30
光電軸編碼器RV系列可以安裝到“ GEFEG-NECKAR”的所有電機系列中。軸編碼器可用于最大1024的脈沖。
RV 30具有6個信號輸出，可用于IP40防護等級。
