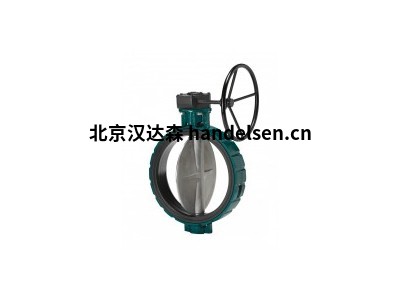

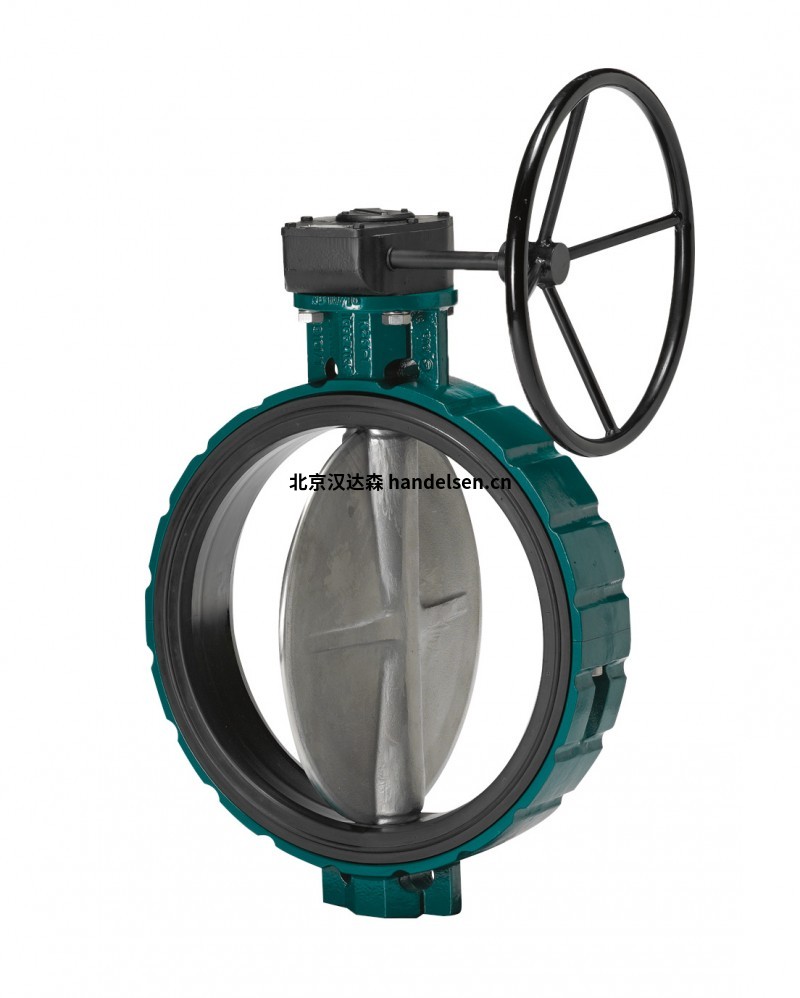

德國gefa軟密封蝶閥 K19
張文婧
QQ：2850590596
手機：18518171575
電話：010-64717020-113
傳真：010-84786709-666
郵件：sales1@handelsen.cn |
 |
 |
技術數據
法蘭之間安裝的對夾式蝶閥 EN 1092、PN 10/16、ASME 150 級。兩件式閥體，自定心，一體式閥瓣和閥桿，氣密性高達 16 bar，真空密封。
尺寸DN 350 – DN 500（也可提供中間尺寸 DN450）
面對面尺寸DIN EN 558 line 20 API 609 表 1
安裝法蘭DIN EN ISO 5211
測試DIN EN 12266 P10 P11 P12 泄漏率 A
認證CE 標志， TA Luft，FDA 批準，食品認證 1935/2004，ATEX
行業和應用
水/污水
工程
食品工業
化工和石化行業
著色、清漆、染色工廠
GEFA蝶閥系列：
GEFA軟密封蝶閥型號：
gefa軟密封蝶閥 KG7 凸耳式蝶閥，兩件式閥體
gefa軟密封蝶閥 KG9 對夾式蝶閥，兩件式閥體
gefa軟密封蝶閥 K17 凸耳式蝶閥，兩件式閥體
gefa軟密封蝶閥 K19 對夾式蝶閥，兩件式閥體
gefa軟密封蝶閥 K07 雙法蘭蝶閥，一體式閥體
gefa軟密封蝶閥 KS9 對夾式或凸耳式蝶閥，充氣式座圈
gefa軟密封蝶閥 K08 對夾式蝶閥，一體式閥體
gefa軟密封蝶閥 K11 對夾式蝶閥，兩片式不銹鋼閥體
gefa軟密封蝶閥 K14 凸耳式蝶閥，兩片式不銹鋼閥體
gefa軟密封蝶閥 KG2 對心對夾蝶閥，一體式蝶閥
gefa軟密封蝶閥 KG4 中心凸耳式蝶閥，一體式閥體
gefa軟密封蝶閥 DVGW 氣體 KG2/4 具有 DVGW 天然氣認證
gefa軟密封蝶閥 DVGW 水 KG2/4 具有 DVGW 認證的水
運輸和儲存
閥門必須以干燥無塵的方式儲存和運輸。
在潮濕的房間里需要干燥劑或加熱以防止冷凝。
蝶閥不應在
溫度范圍 –15°C 和 +30°C。
運輸包裝可保護閥門免受污染和損壞。沖擊載荷
并且要避免振動。
外漆（涂層）必須保持完好，否則缺陷會立即出現
修補。
不得更改出廠基本設置（交付時的開關位置）。
安裝要求
K系列軟密封蝶閥安裝在符合DIN2501或ANSI B16.5的管法蘭之間
內置。
管道不得有任何軸向或角度錯位，否則閥瓣
損壞，閥座環可能受到不允許的壓縮。
GEFA 過程閥的閥座帶有密封唇。
蝶閥通過閥座環“自密封”到法蘭
不需要任何額外的法蘭密封。
假設：法蘭密封面無瑕疵、光滑
檢查表面結構。
必須去除殘留物（焊珠）。
不能看到交叉凹槽。
配對法蘭的“凈寬度” - 包括內涂層 - 必須
足以確保閥盤充滿而不接觸它
可以打開（ØDi ≥ ØL + 6 mm）。這必須在安裝襟翼前檢查
并根據表格與翻蓋所需的空間進行比較。
漢達森簡介：
北京漢達森機械技術有限公司是一家專業從事歐洲工業產品進口貿易的公司。主要產品有工業自動化設備、機電設備、液壓設備、電氣設備和零部件等產品。公司總部于2007年在德國成立。公司自成立以來，一直以德國公司的身份為國內一些貿易商，設備商及終端客戶提供產品代購服務。
我們的優勢：
1）渠道廣泛，國內有代理，或者有客戶保護廠家不賣的產品，只要您能提供型號，我們同樣可以從德國的分銷商來采購。
2）價格合理，繞過層層代理，最大限度的讓利給客戶。
3）直接從德國廠家采購，保證所有產品均為原裝正品。
4）德國倉庫每周三統一拼箱發貨，極大節約了物流成本。
5）德國工程師為您提供專業的售前及售后技術咨詢服務。
德國gefa軟密封蝶閥 K19
