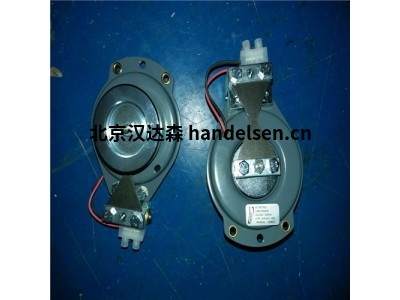

進口Kendrion緊湊型彈簧式制動器

高偉 QQ：2853369888   手機：17710704891 電話：010-64714988-215 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　我們的緊湊型產品線

　　緊湊型系列包括彈簧壓力單盤制動器，可作為完整單元安裝到電機上，只需很少的裝配工作。當有限的空間使安裝復雜化時，緊湊的設計具有優勢。電磁操作的彈簧式制動器在電流關閉時會積聚制動扭矩。

　　工作原理

　　彈簧式單盤制動器設計用于干式操作。利用電磁場產生的力來克服彈簧力產生的制動效應。彈簧施加的單盤制動器在無動力條件下接合，并在施加直流電壓時釋放。摩擦盤和輪轂之間的形狀配合連接以及輪轂與機器軸(例如電機軸)的連接確保彈簧施加的單盤制動器產生的扭矩(制動扭矩)可靠地傳遞到機器(電機)。

　　彈簧施加的單盤制動器必須連接到直流電源。電源電壓可以通過橋式整流器或半波整流器或兩種整流器類型的組合進行整流。提供各種整流器版本，允許制動器直接連接到交流電源。根據制動器尺寸和扭矩的不同，由于間歇性電源引起的電壓紋波可能會導致制動器嗡嗡作響或制動操作不正確。用戶或系統制造商必須通過提供合適的電氣控制來確保完*的制動操作。

　　制動器設計

　　彈簧式單盤制動器的電磁閥外殼可容納松散安裝的現場線圈，線圈帶有無硅線圈引線，該引線從制動器圓周處退出。磁場線圈的前者包括壓縮彈簧，其將電樞上的摩擦盤壓在摩擦板上，以產生彈簧施加的制動器的制動效果。引腳被擠壓到磁場線圈的前者上，以將電樞固定在其位置。摩擦盤具有方形承插孔，可以在輪轂上沿軸向移動。當直流電壓施加到彈簧施加的單盤制動器的磁場線圈時，由此產生的電磁場的力抵消了彈簧力。釋放電樞，制動作用中和。待制動軸不會受到制動器的任何軸向力的影響。

 電磁鐵 WSB003 564200

　 電磁鐵 KLMU22Z248

　 電磁鐵 KLMU30F A011

　 電磁鐵 KLMSB22Z/5585

　 振動器 2451604D00

　 振動器 2155408B1

　 制動器 7624G11B00 50HZ 0.27A

　 剎車片 TYP:76 24G11B00

　 剎車片 7624G11B00 S/N.P41423/T6/02

　　Kendrion開發了先進的電磁和機電一體化的解決方案以用于工業應用和自動化應用。這些方案在世界范圍內得以應用，如電梯、門鎖系統、工業機器人、醫療設備、電氣配電系統、柴油機、汽油機、空調裝置、電機冷卻系統和飲料分配器。Kendrion的主要客戶還包括博世集團、大陸集團、戴姆勒集團、德爾福、艾瓦客車公司、現代汽車集團、西門子公司、蒂森克虜伯集團、大眾汽車、威伯科公司、宇通集團和德國采埃孚集團

　　 振動器 OAC003001

　　 電磁鐵 PEM1213A

　　 電磁鐵 GT015B011

　　 振動器 0AC003023

　　 電磁鐵 PEM1515A

　　 電磁鐵 GT018B001

　　 振動器 OAC003002

　　 電磁鐵 PEM2020A

　　 電磁鐵 GT025B001

　　 振動器 OAC005002

　　功能一覽

　　 物有所值

　　帶和不帶內置整流器

　　易于組裝

　　無需氣隙調節

　　技術細節

　　描述 價值

　　額定扭矩范圍 1 牛米 - 10 牛米

　　電壓 直流 24， 102， 178， 230V

　　防護等級 IP 00，IP 54

　 進口Kendrion緊湊型彈簧式制動器
