CALLAN TECHNOLOGY-技術參數：



電機系列

扭矩（磅英尺）1.7 到 8.7

電壓直流 (V)最多 最大 115。

速度 (RPM)4500

框架尺寸(Ø 英寸)4.5

軸徑(Ø 英寸)0.75





CALLAN TECHNOLOGY-特點：

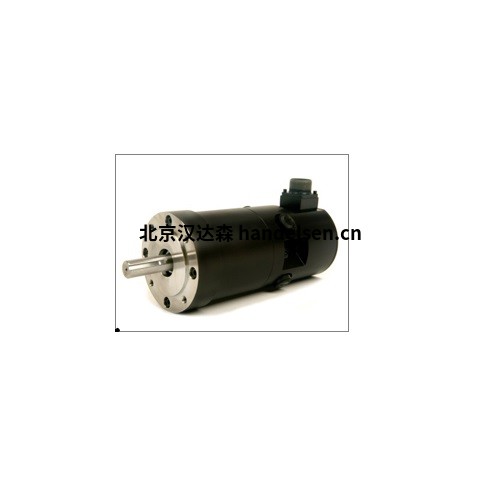

TT-293X 電機最初是連續的極電機。 今天，Callan Technology 將這些電機制造為 4 極、滿裝電機，為您提供與原始 TT-293X 電機相同的電氣性能。 它們可以面安裝或法蘭安裝，并作為標準配備 TGF2030-162 轉速計。 TT-293X0 系列與 TT-293X 電機結構相同，但電樞偏斜。



TT-293X 系列直流伺服電機轉速計單元采用高能稀土磁鐵材料，可在許多工業應用中提供精確的運動控制。 高達 31 lb.ft 的峰值扭矩為快速、準確定位提供了充足的動力。 再加上低電機慣量，理論加速度高達 25.000 rad/sec2 結果。



上面的電氣規格是我們標準繞組的示例。 我們有許多特殊繞組，旨在涵蓋大多數速度/扭矩應用。 如果下面的繞組不適合您的應用，請聯系我們，我們將為您設計特殊的繞組。





規格



1.7 至 8.7 lb.ft 連續

1 到 3 馬力

4500 rpm 最高轉速

緊湊的尺寸

高能稀土磁鐵

卓越的動態性能

四極電機



標準功能



圓形法蘭

接線盒

IP44 密封

鍵槽

太長



選項



制動

連接器

方法蘭

特殊繞組

無鍵槽

特殊軸

恒溫器

油封

特殊密封





CALLAN TECHNOLOGY-型號：



CALLAN TECHNOLOGY-TT-293X-1011



CALLAN TECHNOLOGY-TT-293X-1010
