大量不同的型號可提供真空版本。多軸組合可通過轉接支架實現，利用匹配的Z向位移臺和轉臺還可實現更加緊湊的結構。

運動控制器可為臺式設備、機架版本或緊湊型OEM設備。它們的共同因子是通過通用指令集（GCS）進行指令控制，從而簡化控制和編程，且不受驅動器類型的限制。

多軸工業應用中帶ACS運動控制器的多軸系統可供貨。對于精密和以運動為中心的工業應用，其可實現利用現場總線接口進行簡易集成。

F-712.PM1 光學功率計

非常適用于硅光子學中的應用

§ 高動態范圍

§ 波長范圍為400至1550納米

§ 靈活的電流輸入范圍達1毫安

§ 對數輸出

產品概述

這款光學功率計可將光信號轉換成分辨率高、帶寬極大的電壓信號。光輸入設計使得光信號的測量不受連接器中光纖位置的限制。

設備還具有電流輸入。例如，光電二極管可與該輸入連接，使二極管電流轉換成對數電壓信號。輸入間的切換通過按鍵完成，且當電流輸入被啟用時，LED指示燈將點亮。光學功率計的大波長范圍使其能在可見光和紅外光范圍內工作，無需切換。精確的對數輸出信號是光學對準系統的理想選擇。因此，光學功率計可適用于市面上最快速的全自動對準系統。

訂購信息

F-712.PM1

光學功率計，波長范圍為400- 1550納米，輸入電流達1毫安，信號帶寬為20千赫茲，對數輸出為±5伏，臺式設備，包含電源適配器

F-712.HA2高精度雙面光纖對準系統

用于對準光纖和光學元件的6自由度系統

用于光纖對準的集成掃描程序

豐富的軟件包

位置傳感器具有高精度和運行可靠性

非常適合硅光子學應用

直接檢測光信號

幾根光纖自動對準<0.5s

快速和高精度驅動器

光纖對準系統的基礎是非常堅硬的設置，配有H-811六足機和P-616NanoCube®納米定位儀。 用于自由度運動的平行運動學設計確保了高系統剛度。 電動驅動器可實現更長的行程范圍，同時，NanoCube®納米定位器可確保快速掃描運動和漂移效果的動態補償。 柔性導軌和全陶瓷絕緣PICMA®執行器可確保較長的使用壽命。 因為所有驅動器都配備有位置傳感器，所以例如可以可靠地防止與昂貴的硅晶片的碰撞。

PICMA壓電陶瓷促動器帶來超長使用壽命

專利的PICMA壓電陶瓷促動器為全瓷絕緣。這可以防潮，避免漏電流增大造成故障。PICMA促動器的使用壽命比傳統的聚合物絕緣促動器長達十倍。它們被證明可實現無故障運行1000億個循環。

零間隙柔性鉸鏈導向帶來高導向精度

柔性鉸鏈導向無需維護、無摩擦、無磨損，無需潤滑。它們的剛性可實現高負載能力，且它們對沖擊和振動不敏感。它們百分百真空兼容，可在很廣的溫度范圍內工作。

并聯位置測量實現納米級的高跟蹤精度

各自由度均相對于單一固定參考進行了測量。對其他軸的不良運動串擾均可得到實時主動補償（取決于帶寬）（主動導向）。即使在動態操作中，跟蹤精度也可高達納米級。

訂購信息

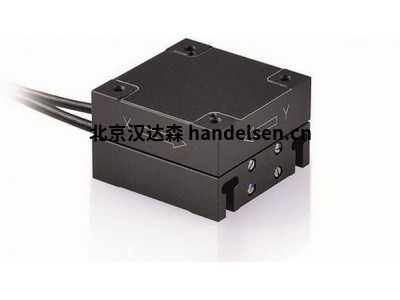

P-517.2CL

精密XY向納米定位系統，100 微米 × 100微米，電容傳感器，平行計量，LEMO連接器



P-517.2CD

精密XY向納米定位系統，100 微米 × 100微米，電容傳感器，平行計量，Sub-D連接器



P-527.2CL

精密XY向納米定位系統，200 微米 × 200 微米，電容傳感器，平行計量，LEMO連接器



P-527.2CD

精密XY向納米定位系統，200 微米 × 200 微米，電容傳感器，平行計量，Sub-D連接器



P-517.3CL

精密XYZ向納米定位系統，100 微米 × 100 微米 × 20 微米，LEMO連接器，電容傳感器，平行計量



P-517.3CD

精密XYZ向納米定位系統，100 微米 × 100 微米 × 20 微米，Sub-D連接器，電容傳感器，平行計量



P-527.3CL

精密XYZ向納米定位系統，200 微米 × 200 微米 × 20 微米，LEMO連接器，電容傳感器，平行計量



P-527.3CD

精密XYZ向納米定位系統，200 微米 × 200 微米 × 20 微米，Sub-D連接器，電容傳感器，平行計量



P-517.RCD

精密XY向/旋轉納米定位系統，100 微米 × 100 微米，2 毫弧度，電容傳感器，平行計量，Sub-D連接器



P-527.RCD

精密XY向/旋轉納米定位系統，200 微米 × 200 微米，4 毫弧度，電容傳感器，平行計量，Sub-D連接器

P-561 • P-562 • P-563 PIMars納米定位平臺

用于多達3軸的高精度納米定位系統





§ 并聯運動實現更快的響應時間和更高的 多軸精度

§ 行程達300 × 300 × 300微米

§ 電容式傳感器帶來最高線性度

§ 零間隙，高精度柔性鉸鏈導向系統

§ 優異的掃描平面度

§ 高動態XYZ版本

§ 通孔尺寸66 毫米×66毫米

§ PICMA壓電陶瓷促動器帶來超長使用壽 命

§ 超高真空版本達10-9百帕



描述

應用領域

·         掃描顯微鏡

·         掩模/晶圓定位

·         干涉測量

·         測量技術

·         生物技術

·         掃描和篩選

帶電容式傳感器，實現亞納米分辨率

電容式傳感器以亞納米分辨率進行測量，且無接觸。它們可確保優異的運動線性、長期穩定性和千赫茲范圍的帶寬。

自動配置和快速部件更換

機械部件和控制器可按需組合、快速更換。所有伺服和線性化參數均存儲在機械部件的Sub-D連接器的ID芯片中。每當控制器啟動時，數字控制器的自動校準功能就會使用這些數據。

適用于復雜真空應用

壓電陶瓷系統中使用的所有部件均非常適合于在真空中使用。操作無需潤滑劑或潤滑脂。無聚合物的壓電陶瓷系統可實現極低的排氣率。

PICMA壓電陶瓷促動器帶來超長使用壽命

專利的PICMA壓電陶瓷促動器為全瓷絕緣。這可以防潮，避免漏電流增大造成故障。PICMA促動器的使用壽命比傳統的聚合物絕緣促動器長達十倍。它們被證明可實現無故障運行1000億個循環。

零間隙柔性鉸鏈導向帶來高導向精度

柔性鉸鏈導向無需維護、無摩擦、無磨損，無需潤滑。它們的剛性可實現高負載能力，且它們對沖擊和振動不敏感。它們百分百真空兼容，可在很廣的溫度范圍內工作。

并聯位置測量實現納米級的高跟蹤精度

各自由度均相對于單一固定參考進行了測量。對其他軸的不良運動串擾均可得到實時主動補償（取決于帶寬）（主動導向）。即使在動態操作中，跟蹤精度也可高達納米級。

訂購信息

P-561.3CD

具有長行程的PIMars XYZ向納米定位系統，100 微米 × 100 微米 × 100 微米，Sub-D連接器，電容傳感器，平行計量



P-561.3CL

具有長行程的PIMars XYZ向納米定位系統，100 微米 × 100 微米 × 100 微米，LEMO連接器，電容傳感器，平行計量



P-561.3DD

PIMars高動態XYZ向納米定位系統，45 微米 × 45 微米 × 15 微米，電容傳感器，平行計量，Sub-D連接器，直接驅動



P-562.3CD

具有長行程的PIMars XYZ向納米定位系統，200 微米 × 200 微米 × 200 微米，Sub-D連接器，電容傳感器，平行計量



P-562.3CL

具有長行程的PIMars XYZ向納米定位系統，200 微米 × 200 微米 × 200 微米，LEMO連接器，電容傳感器，平行計量



P-563.3CD

具有長行程的PIMars XYZ向納米定位系統，300 微米 × 300 微米 × 300 微米，Sub-D連接器，電容傳感器，平行計量



P-563.3CL

具有長行程的PIMars XYZ向納米定位系統，300 微米 × 300 微米 × 300 微米，LEMO連接器，電容傳感器，平
