德國Framo Morat 直列式齒輪箱 滑入式減速電機 Compactaz系列，它將所有功能元件（例如車輪、高精度行星齒輪、強大的電動機、制動器和電子設備）結合到一個包羅萬象的解決方案中。

這種模塊化和可擴展的系統在緊湊的設計中擁有高性能，并允許用戶對負載能力、扭矩、接口、傳感器系統和控制配置文件進行調整。

集成限位開關

集成安全限位開關

防爆符合 ATEX 95

濺水 (IP65)

 技術文檔

 調查表

 組裝說明

 CAD數據

Compacta 系列軸裝式齒輪電機是完整的機電驅動器，其中安裝的電機的速度使用兩到四個減速級降低到所需值。這些驅動器具有高性能和耐用性，并具有緊湊輕巧的設計。

通過將直齒輪/蝸輪驅動與性能優化的電機相結合，實現了緊湊的設計。與市售驅動電機相比，Compacta 電機的重量減輕了 60% 至 70%。這是通過鋁壓鑄技術的一致應用實現的，同時保證了齒輪和電機外殼的高度剛性。

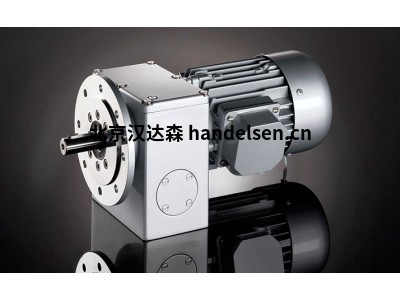

德國Framo Morat 直列式齒輪箱 滑入式減速電機 Compactaz系列

每個驅動器都是專門為每個訂單和客戶生產和測試的。一個復雜的模塊化系統允許類型的多樣性和程度的客戶需求定制。

由于集成了控制單元，Compta 系列軸裝齒輪電機是倒車模式應用的理想驅動器。在兩個旋轉方向上，定義的終端位置由兩個限位開關保護。這種簡單的解決方案不僅簡化了布線，而且可以快速輕松地配置終端位置。限位開關的高關閉精度保證了向前和向后移動的安全操作。

尺寸

Compacta MR6

輸出速度：

2,9 – 100 min -1

輸出扭矩：

10,5 – 60 Nm

齒輪比：

27 – 450:1

滑入式減速電機 Compacta MR6

緊湊型 MS12

輸出速度：

3 – 193 min -1

輸出扭矩：

12 – 142 Nm

齒輪比：

14,2 – 225:1

滑入式減速電機 Compacta MS12
