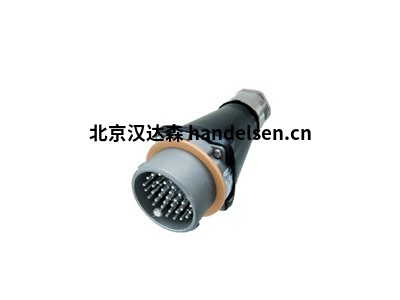

MARECHAL插頭DSN1

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

 　　法國MARECHAL技術，接觸式連接工業插頭插座(工業連接器或電連接器)，包括符合IEC/EN60309-1標準的16A-250A工業插頭插座、315A-600A大電流工業插頭插座和16A- 125A防爆插頭插座。產品應用范圍：20-1000VAC/20-690VDC，16-700A，50-60Hz/300-500Hz，1-37芯，產品系列：DSN、DS、DN、DB、DXN、DX、PN、PF。

　　可廣泛應用于重工業、礦物及石礦、食物和飲料、建筑/造船廠、能量/基礎設施等行業。

　　DSN1

　　●插座保護等級

　　IP66/67

　　●插座+插頭防護等級

　　IP66/67

　　●IK

　　08

　　●Umax

　　500VAC-250VDC

　　●電線截面軟線

　　1/2.5mm2

　　●硬線截面

　　1.5/4mm2

　　●可訂購允許的軟/硬導體橫截面

　　10/16mm2

　　_____________________________________________________

　　●額定電流(IEC/EN60309-1)

　　20A/400V

　　20A/500V

　　●額定電流和工作電壓

　　20A/400V

　　20A/500V

　　(負載分斷能力符合 IEC/EN30947-3)

　　(AC23)

　　(AC22)

　　DSN3

　　●插座保護等級

　　IP66/67

　　●插座+插頭防護等級

　　IP66/67

　　●IK

　　08

　　●Umax

　　690VAC-250VDC

　　●電線截面(小/大)軟線

　　2.5/6mm2

　　●線截面(小/大)硬線

　　2.5/10mm2

　　●可訂購允許的軟/硬導體橫截面

　　10/16mm2

　　_____________________________________________________

　　●額定電流(IEC/EN60309-1)

　　32A/500V

　　32A/690V

　　●額定電流和工作電壓

　　32A/500V

　　32A/690V

　　(負載分斷能力符合 IEC/EN30947-3)

　　(AC23)

　　(AC22)

　　DS1

　　插座保護等級

　　IP55

　　插座+插頭防護等級

　　IP54

　　我知道

　　08

　　Umax

　　690VAC-250VDC

　　導體橫截面(小/大)軟線

　　1/6mm2

　　導體橫截面(小/大)硬線

　　1.5/10mm2

　　可訂購允許的軟/硬導體橫截面

　　10/16mm2

　　_________________________________________________________

　　額定電流(IEC/EN60309-1)

　　30A/400V

　　30A/500V

　　30A/690V

　　額定電流和工作電壓

　　30A/400V

　　30A/500V

　　16A/690V

　　(負載分斷能力符合 IEC/EN60947-3)

　　(AC23)

　　(AC22)

　　(AC22)

　　DS2

　　插座保護等級

　　IP55

　　插座+插頭防護等級

　　IP54

　　我知道

　　09

　　Umax

　　1000VAC-250VDC

　　導體橫截面(小/大)軟線

　　70/95mm2

　　導體橫截面(小/大)硬線

　　70/120mm2

　　可以訂購大的允許軟/硬導體橫截面

　　150/185mm2

　　__________________________________________________________

　　額定電流(IEC/EN60309-1)

　　250A/400V

　　200A/690V

　　150A/1000V

　　額定電流和工作電壓

　　250A/400V

　　125A/690V

　　(負載分斷能力符合 IEC/EN60947-3)

　　(AC23)

　　(AC22)

　　DXN1

　　●插座保護等級

　　IP66/67

　　●插座+插頭防護等級

　　IP66/67

　　●IK

　　08

　　●Umax

　　550VAC-250VDC

　　●電線截面(小/大)軟線

　　1/4mm2

　　●線截面(小/大)硬線

　　1.5/6mm2

　　●其他接線線/硬線

　　10/16mm2

　　DXN3

　　●插座保護等級

　　IP66/67

　　●插座+插頭防護等級

　　IP66/67

　　●IK

　　08

　　●Umax

　　750VAC-250VDC

　　●電線截面(小/大)軟線

　　2.5/10mm2

　　●線截面(小/大)硬線

　　2.5/16mm2

　　_____________________________________________________

　　●額定電流(IEC/EN60309-1)

　　32A/750V

　　PN

　　●插座保護等級

　　IP54 或 66/67

　　●插座+插頭防護等級

　　IP54 或 66/67

　　●lk(聚酯/金屬)

　　0/09

　　●UmaxAC

　　500VAC-130VDC

　　●電線截面(小/大)軟線

　　1/6mm2

　　●線截面(小/大)硬線

　　1.5/10mm2

　　_________________________________________________________

　　●額定電流(IEC/EN60309-1)

　　30A/400V

　　20A/500V

　　PNHT

　　●插座保護等級

　　IP44

　　●插座+插頭防護等級

　　IP44

　　●lk(聚酯/金屬)

　　09

　　●UmaxAC

　　500VAC-130VDC

　　●電線截面(小/大)軟線

　　1/6mm2

　　●線截面(小/大)硬線

　　1.5/10mm2

　　_________________________________________________________

　　●額定電流(IEC/EN60309-1)

　　30A/400V

　　20A/500V
