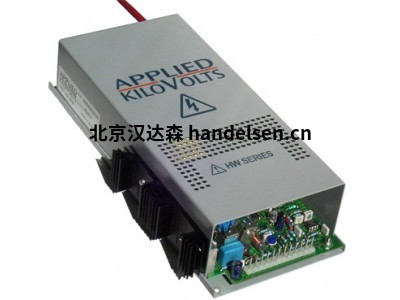

　　HW001、 HW2.5、 HW005、HW010、HW020、HW030、HW040 和 HW050

　　應用程序：激光、電容器充電、離子泵、X 射線、離子植入、磁力龍

　　1kV、2.5kV、5kV、10kV、20kV、30kV、40kV 和 50kV

　　高頻開關模式控制

　　內部控制或外部可編程

　　短路和閃存證明

　　24 小時燃燒

　　安全評估到 EN61010-1

　　HW 系列高壓模塊涵蓋 1kV 到 50kV 的輸出功率范圍。。。輸出電壓的控制由內部電壓計或外部電壓計或外部 10 伏模擬控制電壓控制。12 針 Molex 輸入連接器中的引腳 1 到 10 與高精度 HP 系列和通用 KS 系列兼容。

　　所有單元均采用短路驗證，并使用高頻開關技術，結合鐵化變壓器控制輸出。這些裝置采用24V輸入，效率約為80%。

　　O/P 電流控制現在可作為恒定電流選項提供

　　請與我們聯系，討論這些單元的特殊版本。

　　電氣規格

　　單位類型極性輸出全負荷波紋

　　HW001P陽性50 伏到 1kV 在 100mA<0.1%的峰值到峰值

　　HW001N陰性

　　HW2.5P陽性100 伏到 2.5kV 在 40mA<0.1%的峰值到峰值

　　HW2.5N陰性

　　HW005P陽性250 伏特至 5kV 在 20mA<0.1%的峰值到峰值

　　HW005N陰性

　　HW010P陽性500 伏特至 10kV 在 10mA<0.1%的峰值到峰值

　　HW010N陰性

　　HW020P陽性1kV 至 20kV 在 5mA<0.1%的峰值到峰值

　　HW020N陰性

　　HW030P陽性1.5kV 至 30kV 在 3mA<0.1%的峰值到峰值

　　HW030N陰性

　　HW040P陽性2kV 至 40kV 在 2.5mA<0.5%峰值至峰值

　　(以200pf負載電容測量)

　　HW040N陰性

　　HW050P陽性3kV 至 50kV 在 2mA

　　HW050N陰性

　　輸入電壓+24 伏 d.c. ± 10% 在 6A.負輸入終端常見于 HV 地球返回。

　　輸出電壓請參閱單獨的表。

　　線路調節1 伏的輸入更改不到 0.1%。

　　負載調節負載從 10% 更改到最大值的負載變化小于 0.1%。(以最大電壓測量)。

　　超載保護閃存和短路證明。在電流上旅行，按開/關重置。

　　溫度共性300ppm/°C 或更高。(請咨詢工廠的溫度系數)

　　控制內部強力計

　　外部強力計

　　10V 模擬信號。(0 到阻抗名義上 200Kohm。

　　讀數電壓監視器0 到 +10V 表示零到最大輸出，容差±3% (源阻力

　　電流監視器(選項) 0 到 +10V ±7% 表示零到最大電流(源電阻 10 kohm)NB。當前監視器(按標準提供)包括大約 100uA 的內部反饋電流。精度 I 監視器(可作為選項提供)刪除此電流，以便真實讀取負載電流。

　　工作溫度±10°C 至 +50 °C

　　存儲溫度-35°C 至 +85°C

　　R.F.I.斬波輸入過濾器。低輻射磁場的鋼殼。

　　安全遵守 EN61010 第 1 部分。

　　機械規格

　　大小所有單位 230 x 135 x 60mm (HW040 × HW050 尺寸 280 x 135 x 60mm 除外 )

　　輸出通過 0.5 米的屏蔽電纜(HW030、HW040 和 HW050 上的 1 米)。.B 降低電纜長度可能會增加波紋電壓。

　　重量1.5公斤。

　　輸入連接器Molex 12 針(提供交配連接器)。

　　訂單代碼

　　系列代碼 HWo/p 電壓極性選項代碼溫度公司

　　001 = 1kVP =

　　ve N = - ve是= 堆棧

　　返回伊蒙IP

　　= 精度伊蒙， CP = 恒流 o/p 控制 (+ 精度伊蒙)300 = <300ppm/°C

　　例如。HW010PIS300 是一個 +10kV HW 單元，配備堆棧返回電流監視器

　　Hw 單元上的當前監視器

　　HW 系列有兩個當前的監視器選項。

　　堆棧返回電流監視器

　　簡單低成本電流監視器：電流測量在引腳 11 和引腳 9 (0 伏特) 之間

　　測量的電流包括用于控制該單元的內部反饋電流。這些電流與輸出電壓成正比，在 HW 系列上為 100uA。

　　負載電流測量電流我監視電流

　　0 mA100 uA全電壓下的 HW 系列

　　0 mA50 uA半電壓下的 HW 系列

　　1 mA1.1 mA全電壓下的 HW 系列

　　2 mA2.05 mA半電壓下的 HW 系列

　　精密電流監視器

　　當前監視器輸出為 0 到 +10V 表示 0 到真實最大電流。

　　o/p 阻抗 = 10kohms
