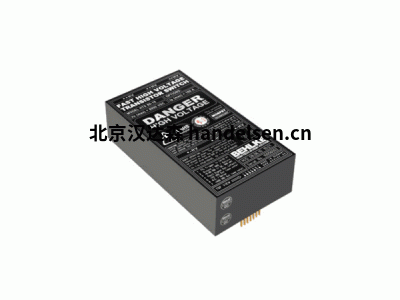

　　應用說明：與具有非常有限的 dv/dt 和 di/dt 功能的經典光盤胸腺開關不同， 快速的 BEHLKE 胸腺開關模塊由大量較小的胸腺滅亡(類型取決于多達 1000 個單胸腺素)組成，并行和串聯，因此，極端 dv/dt 和 di/dt 可有效地拆分為單胸腺素的非臨界值。每一個胸腺素都由它自己高度同步和孤立的門驅動程序發射。這使得一個非常短的門布線成為可能，并避免從經典的胸腺開關設計已知的危險熱點。BEHLKE 胸腺開關可以安全地以最高物理可能的 di/dt 和 dv/dt 速率以及盡可能高的峰值電流運行，而不會對預期壽命進行任何可衡量的下降。BEHLKE 胸腺開關是真正的門控制，不會從負載電路中提取發射能量。這允許從近 0 V(提供足夠的電流)安全切換到最大電壓，沒有任何限制。

　　開關至少隔離了最大工作電壓的 150%，因此無需付出巨大努力即可實現高邊切換

　　應用。為了節省成本和構建體積，特別是在低側開關應用(如撬棍電路)中，所有 BEHLKE 胸腺開關也可以使用可選的非對稱隔離，例如加桿 200 kV 和負極 30 kV。無論其工作電壓如何，每個晶體開關型號都可以通過自定義隔離電壓額定值來滿足特殊的隔離電壓要求。"常規"隔離電壓選項范圍從 40 kV 到 200 kV(選擇.ISO-40、ISO-80、ISO-120、ISO-200)。可根據歐洲安全標準提供"醫療認證"。在大約 4-8 周的領先時間內，可定制 1 至 150 kV (AC/DC) 之間的電壓和 1 至 100 kA 之間的任何定制峰值電流。如果定制交換機可以在現有平臺上實現，則我們不會收取額外的費用。請咨詢貝克。

　　為了平行連接多個胸腺開關，它們配備了同步 I/O。

　　此功能可確保同步發射，并抑制其他開關模塊的觸發輸入，如果一個開關因故障條件(例如溫度過高)而關閉。由于強電磁場，這可以由開關的高二分/多變引起，建議在所有大型感應環區域的情況下單獨使用控制單元(選項 SEP-C)。這尤其適用于非常大的交換模塊，如果 di/dt > 5 kA/μs。對于具有中小型交換模塊的應用程序，我們建議打印電路板(最終采用多層技術)，以最大限度地減少雜亂感應，并保持感應回路的面積較小。

　　帶打印電路板的設計也保證了整個電子系統的可重復 EMC

　　行為。請確保負載圓與控制圈的距離適當，以避免磁性反饋效應，否則內部安全電子設備將檢測故障情況，每次拍攝后開關將鎖定 2 秒。大多數開關都通過紅色 LED 指示這一點。所有 BEHLKE 胸腔開關均可選擇使用接地冷卻法蘭(選項 GCF)、鍍鎳銅冷卻鰭(選項 CF)、石墨冷卻翅片(選項 CF-GRA、帶陶瓷冷卻鰭(選項 CF-CER)、帶水冷卻(選項 ILC)、非導電冷卻劑(選項 DLC) 或陶瓷冷卻表面的直接液體冷卻(選項 CSS)。

　　為了避免高壓電量的冷卻鰭的日冕放電，我們建議直接液體冷卻(選項 DLC) 或陶瓷冷卻翅片(選項 CF-CER)或水冷卻(選項 ILC)，用于在 40 kV 以上電壓下冷卻。

　　產品代碼：型號包含有關電壓、電流和開啟

　　行為的編碼信息。第一個數字表示 kV 中的電壓，在破折號指示打開行為之前的最后一個數字表示打開行為(0 = 按時固定，1 = 按時變量)。破折號后的數字表示安培 x10 中的電流。特殊功能在第二次破折號后由字母編碼。示例 HTS 60-100-SCR： HTS = HV 胸腺開關， 6 = 6 kV， 0 = 電流取決于固定時間， 100 = 1000 安培， SCR = 硅膠控制整流器 (胸腺素).

　　開關模型[按電壓排序] 描述/ 評論 最大電壓 峰值電流 峰值功率 按時 房屋尺寸[

　　[kV] [A] [兆瓦] [μs] 毫米3]

　　HTS 40-1000-SCR 同步。I/O用于并行連接。 4 10000 40 35...∞ 89 x 64 x 31

　　HTS 60-1000-SCR 同步。I/O用于并行連接。 6 10000 60 35...∞ 122 x 64 x 31

　　HTS 60-100-SCR 帶 HV 辮子的管狀外殼。無法提供冷卻選項。 6.4 1000 6.4 35...∞ 135 x 20 x 20

　　HTS 60-200-SCR LED 指示燈。非常緊湊的設計-CF選項部分不適用! 6.4 2000 12.8 35...∞ 80 x 38 x 25

　　HTS 80-200-SCR 同步。I/O用于并行連接。 8 2000 16 35...∞ 89 x 64 x 31

　　HTS 80-500-SCR 同步。I/O用于并行連接。 8 5000 40 35...∞ 89 x 64 x 31

　　HTS 80-1000-SCR 同步。I/O用于并行連接。 8 10000 80 35...∞ 153 x 64 x 31

　　HTS 100-1600-SCR LED指示器和同步。用于并行連接的 I/O 10 16000 160 35...∞ 179 x 103 x 35

　　HTS 120-200-SCR 同步。I/O用于并行連接。 12 2000 24 35...∞ 122 x 64 x 31

　　HTS 120-500-SCR 同步。I/O用于并行連接。 12 5000 60 35...∞ 122 x 64 x 31

　　HTS 120-1600-SCR LED指示器和同步。用于并行連接的 I/O 12 16000 192 35...∞ 204 x 103 x 35

　　HTS 120-100-SCR LED 指示燈。非常緊湊的設計-CF選項部分不適用! 12.8 1000 12.8 35...∞ 80 x 38 x 25

　　HTS 150-200-SCR LED 指示燈。非常緊湊的設計-CF選項部分不適用! 15 2000 30 35...∞ 103 x 70 x 35

　　HTS 160-200-SCR 同步。I/O用于并行連接。僅通過辮子連接HV。 16 2000 32 35...∞ 89 x 64 x 31

　　HTS 160-500-SCR 同步。I/O用于并行連接。 16 5000 80 35...∞ 153 x 64 x 31

　　HTS 160-200-SCR 同步。I/O用于并行連接。 16 2000 32 35...∞ 153 x 64 x 31

　　HTS 160-1600-SCR LED指示器和同步。用于并行連接的 I/O 16 16000 256 35...∞ 253 x 103 x 35

　　HTS 200-800-SCR LED指示器和同步。用于并行連接的 I/O 20 8000 160 35...∞ 179 x 103 x 35

　　HTS 220-800-SCR LED指示器和同步。用于并行連接的 I/O 22 8000 176 35...∞ 179 x 103 x 35

　　HTS 220-1000-SCR LED指示器和同步。用于并行連接的 I/O 22 10000 220 35...∞ 252 x 150 x 40

　　HTS 220-1200-SCR LED 的，同步的。I/O，住房風格如前所至，但具有單獨的控制單元 22 12000 264 35...∞ 160 x 150 x 30

　　HTS 240-100-SCR LED 指示燈。非常緊湊的設計-CF選項部分不適用! 24 1000 24 35...∞ 103 x 70 x 35

　　HTS 240-800-SCR LED指示器和同步。用于并行連接的 I/O 24 8000 192 35...∞ 204 x 103 x 35

　　HTS 240-1000-SCR LED指示器和同步。用于并行連接的 I/O 24 10000 240 35...∞ 252 x 150 x 40

　　HTS 240-1200-SCR LED 的，同步的。I/O，住房風格如前所至，但具有單獨的控制單元 24 12000 288 35...∞ 160 x 150 x 30

　　HTS 300-100-SCR LED 指示燈。非常緊湊的設計-CF選項部分不適用! 30 1000 30 35...∞ 103 x 70 x 35

　　HTS 320-200-SCR 同步。I/O用于并行連接。僅通過辮子連接HV。 32 2000 64 35...∞ 153 x 64 x 31

　　HTS 320-800-SCR LED指示器和同步。用于并行連接的 I/O 32 8000 256 35...∞ 253 x 103 x 35

　　HTS 320-200-SCR LED 指示燈。非常緊湊的設計-CF選項部分不適用! 32 2000 64 35...∞ 206 x 70 x 35

　　HTS 350-800-SCR 隨著LED指標，擴大住房，許多選項同時集成 35 8000 280 35...∞ 372 x 200 x 43

　　HTS 400-200-SCR LED 指示燈。非常緊湊的設計-CF選項部分不適用! 40 2000 80 35...∞ 312 x 120 x 38

　　HTS 440-1200-SCR 同步。I/O 用于并行連接，單獨的控制單元 44 12000 528 35...∞ 312 x 200 x 45

　　HTS 500-1200-SCR 同步。I/O 用于并行連接，單獨的控制單元 50 12000 600 35...∞ 372 x 200 x 50

　　HTS 600-200-SCR 使用 LED 指示燈。僅通過辮子連接HV。 60 2000 120 35...∞ 372 x 120 x 50

　　HTS 640-100-SCR LED 指示燈。非常緊湊的設計-CF選項部分不適用! 64 1000 64 35...∞ 206 x 70 x 35

　　HTS 800-100-SCR LED 指示燈。非常緊湊的設計-CF選項部分不適用! 80 1000 80 35...∞ 312 x 120 x 38

　　HTS 1200-100-SCR 使用 LED 指示燈。僅通過辮子連接HV。 120 1000 120 35...∞ 372 x 120 x 50

　　HTS 1200-2400-SCR 法蘭或管狀外殼。外部控制單元。 120 24000 2880 35...∞ 672 x 400 x 68

　　HTS 1500-1000-SCR 同步。I/O 用于并行連接，單獨的控制單元 150 10000 1500 35...∞ 應要求

　　HFB 高頻爆發：通過外部緩沖電容器提高駕駛員的爆裂能力。如果生成了 10 個間隔小于 10μs 的脈沖，則建議使用。

　　HFS 高頻切換：輔助驅動電壓的外部供應(根據類型 50-350 VDC)。如果超出指定的"最大操作頻率"，則有必要。(2)

　　LP 低通：控制輸入時低通濾鏡。傳播延遲時間將增加約50 ns。抖動+500 ps。在高速應用中，噪音免疫力提高，關鍵布線更少。(3)

　　ST 階段攻絲：在堆棧的各個階段連接器，以便使用單功率半導體。實現快速上升時間也非常低的運行電壓(<0.01 xVo)。

　　ISO-25 25 kV 隔離：隔離電壓增加到 25 kVDC。對于某些型號，房屋尺寸可能會發生變化。

　　ISO-40 40 kV 隔離：隔離電壓增加到 40 千伏數據中心。對于某些型號，房屋尺寸可能會發生變化。僅與選項PT-HV相關。

　　ISO-80 80千伏隔離：隔離電壓增加到80千伏直流。對于某些型號，房屋尺寸可能會發生變化。僅與選項PT-HV相關。

　　ISO-120 120千伏隔離：隔離電壓增加到120千伏數據。對于某些型號，房屋尺寸可能會發生變化。僅與選項PT-HV相關。

　　I-PC 集成部件組件：根據客戶的規格集成小部分組件(如緩沖電容器、冷落器、阻尼電阻器、二極管、光對聯器)。2)

　　I-FWD 集成自由輪二極管：內置并行二極管，回收時間短。僅與感應負載有關。

　　LS-C 用于控制連接的 LEMO 插座：輸入 Z=100Ω。供應中包括一條組裝的連接電纜(1米/3英尺)，帶兩個插頭和一個插座。提高噪音免疫力。(3)

　　PT-C 用于控制連接的辮子：帶AMP-Modu插頭的柔性引線(l=75 mm)。僅用于帶有銷的開關，在選項 ITC 之外的任何冷卻選項中，必須用辮子替換。

　　PIN-C 控制連接引腳：用于打印電路板設計的鍍金銷(提供特殊插座)。此選項僅與以辮子為標準的切換模塊相關。

　　PT-HV HV 連接的辮子：帶電纜拖把的靈活引線。對于增加蠕變。PT-HV 是具有>25 kV 切換電壓的所有類型的標準。在極快的電路中不推薦。

　　ST-HV HV 連接的螺絲終端：模塊底部的螺紋插入(如果不是標準的)。用于多氯聯苯設計。25 kV 以上操作需要液體絕緣(加爾登®/油)或盆栽。

　　SEP-C 分離控制單元：在單獨的外殼中帶有 LED 指示燈的控制單元(dim. 79x38x17 mm)。帶插頭的連接電纜(<1m)。帶焊接銷或辮子的控制單元。

　　FOI-C 光纖輸入/控制：使用光纖信號觸發開關的其他光學控制輸入(僅與選項 SEP-C 組合)(2)

　　FOO-F 光纖輸出/故障：通過光纖信號(僅與選項 SEP-C 組合)(2) 讀取開關故障情況的其他光學輸出

　　UL94 阻燃劑鑄造樹脂：根據UL-94-VO鑄造樹脂。所需的最低訂單數量。(2)

　　FH 法蘭絨外殼：用于導導表面上隔離附件的塑料法蘭外殼。如果開關不用于打印電路板，則非常理想。建議選擇PT-HV。

　　TH 管狀外殼：管狀而不是矩形外殼。適應特定的環境條件或在裝配困難的情況下。(2)

　　FC 平箱：標準塑料外殼的高度降低到19/25毫米。不與冷卻選項CF、GCF和DLC合并。

　　ITC 增加導熱性：特殊造型過程，以提高模塊的導熱性。Pd(最大)將增加約20-30%。(2)

　　CF 銅冷卻鰭 d = 0.5 毫米： 鰭高度 35 毫米。 鎳鍍。用于強制或自然對流的空氣冷卻，以及帶非導電冷卻劑的液體冷卻。

　　CF-1 銅冷卻鰭 d = 1 毫米： 鰭厚度 1.0 毫米， 而不是 0.5 毫米。最大功率耗電 Pd (最大) 將增加約 80%。用于空氣或液體冷卻(如加爾登®或油)。

　　CF-X2 銅冷卻鰭"XL"：鰭區域按因子2放大。推薦用于自然空氣對流。與強制空氣或液體冷卻相關的冷卻功率沒有顯著改善。

　　CF-X3 銅冷卻鰭"XXL"：鰭區域按因子 3 擴大。推薦用于自然空氣對流。與強制空氣或液體冷卻相關的冷卻功率沒有顯著改善。

　　CF-CS 銅冷卻鰭定制形狀：符合特定 OEM 要求的單個形狀。(2) 可與選項 CF-1、CF-D 和 CF-S 相結合，以增加冷卻功率。

　　CF-LC 用于液體冷卻的銅冷卻鰭：雙鰭、鍍鎳銅、高度 20 mm。用于浸入油箱等。建議強制對流。可與選擇的 CF-S 組合。

　　CF-D 雙銅冷卻鰭：約100%以上的冷卻功率，約2mm之間的鰭間距，建議強制對流。可與選擇的 CF-S、CF-X2、CF-X3 和 CF-CS 組合。

　　CF-S 銅冷卻鰭：焊在鰭上的半導體。冷卻功率增加約 30% 至 100%(類型視情況而定)。可與選項 CF-D、CF-X2、CF-X3 和 CF-CS 組合。

　　CF-GRA 由石墨制成的非分離冷卻鰭：與銅相比重量輕，在類似的傳熱中，但熱容量降低。0.5或1毫米厚，高度35毫米。

　　CF-CER 由陶瓷制成的隔離冷卻鰭：類似于氧化鋁的傳熱特性。由于鰭之間的2毫米間距，建議強制對流。高度 35 毫米。

　　CCS 陶瓷冷卻表面：陶瓷制成的開關模塊的頂面。熱傳遞特性類似于氧化鋁。最大值 20 kVDC 隔離。建議強制對流。

　　CCF 陶瓷冷卻法蘭：由平面磨制陶瓷板制成的開關模塊的底部側。集成金屬框架，實現均勻和安全的接觸壓力。最大 40 kVDC 隔離。

　　C-DR 駕駛員冷卻：駕駛員的額外冷卻和控制電子設備。建議結合選項 HFS 在更高的切換頻率。(2)

　　GCF 接地冷卻法蘭：用于大功率應用的鎳鍍銅法蘭。最大隔離電壓 40kV。增加耦合電容。僅結合選項 SPT-C。

　　GCF-X2 接地冷卻法蘭，最大。連續耗電量增加 x2：熱電阻"切換到法蘭"減少兩倍的功率能力。(2)

　　ILC 間接液體冷卻：包括水在內，所有類型的導導冷卻劑的液體冷卻。由陶瓷制成的內部熱交換器。用于中等功率耗散。

　　DLC 直接液體冷卻：內部冷卻通道環繞功率半導體。高頻應用最高效的冷卻。僅限非導導冷卻劑。

　　HI-REL 高可靠性/MIL版本：可應要求提供。(2)
