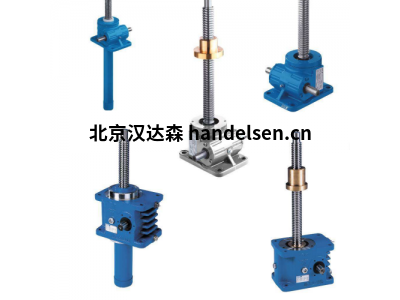

pfaff螺旋千斤頂SHE35驅動容量介紹
吳亞男小組
QQ：2853369884
手機：17718583804
電話：010-64714988-212
傳真：010-64714988-668
郵件：tk2@handelsen.cn |
 |
 |
20°C環境溫度下的最大驅動容量8.6kW
最大拉伸負載350/350kN
最大提升容量350/350kN
比率10 2/3:1N
螺 桿Tr 100x16
總體效率21%
最大提升力下的螺釘扭矩2600Nm
主軸效率34%
驅動軸上的扭矩705Nm；
pfaff型號
pfaff 升降平臺PL60180-030
pfaff 升降平臺PL 60180-045
pfaff螺旋千斤頂相關配件信息
帶短安全螺母LFM-K
如果主螺母斷裂，短安全螺母將承受軸向應變。這大大提高了驅動元件的操作安全性。安全螺母也可用于精確檢查主螺母上的磨損情況，因為兩個螺母之間的間隙根據磨損量而變化。對于帶有短安全螺母的蝸輪螺旋千斤頂，應考慮主應力方向（拉力和壓縮力）和安裝位置，因為只有正確安裝的安全螺母才能承受負載
帶長安全螺母LFM-E（BGV C1或VBG 14）
劇院舞臺（BGV C1，前VBG 70）、升降平臺（VBG 14）或可能影響人身安全的升降系統上使用的蝸輪螺旋千斤頂根據現行法規進行設計，包括防墜落系統（自鎖螺釘和/或作為驅動系統一部分的機械安全制動器）等項目。同步裝置的功能得到保證
pfaff型號
pfaff 線性執行器ELA10.1
pfaff 線性執行器ELA20.1
pfaff 線性執行器ELA30.1
pfaff 線性執行器ELA40.1
增加限位開關Sm/Si
所有尺寸均可配備機械Sm或感應Si限位開關
防轉向裝置V
必須防止螺釘扭曲，以確保正確的線性移動。可在現場或通過防轉彎的方式提供該措施
使用方管安裝在MERKUR裝置上的裝置
pfaff型號
pfaff 升降平臺PL 50140-021
pfaff 升降平臺PL60160-007
pfaff 升降平臺PL60180-013
有關進一步移動螺母的詳細信息，請參見第3.9章
配置
-帶耳軸LWZ的移動螺母
-游動螺母
-鍵合面滑動螺母
-球形支撐移動螺母LSA
-帶單法蘭螺母的滾珠絲杠（Ku）KG
