德國indu-sol PROFINET 測量適配器 II (PNMA II) 汽車配件寶馬專用114090100
功能

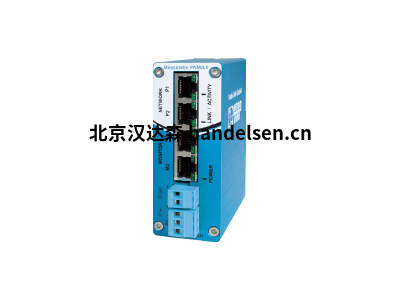

PROFINET 測量適配器 II (PNMA II) 用作 PROFINET 網絡和生產條件下其他基于以太網的網絡中無反饋電報記錄的
楊文輝
QQ：2850590598
手機：18301216381
電話：010-64717020-118
傳真：010-84786709-666
郵件：sales11@handelsen.cn |
 |
 |
接入點。建議在自動化設備 (SPC) 和第一個交換機之間的網絡連接中永久安裝測量適配器，因?yàn)橥ǔ４蟛糠滞ㄐ艜?huì)集中在
該連接中。因此，該單元有兩個網絡套接字（網絡 P1 和 P2）可用。
為了無反應地連接分析工具（PN-INspektor® 或筆記本電腦），提供了兩個監視器插座（監視器 M1 和 M2）。
因此，可以并行監控兩個通信方向。分析工具通過兩條網絡線連接到監視器插座。為了分析和評估測量結果，
來自兩個通信方向的電報可以在時間上疊加。 PNMA II 不會拒絕錯誤報文而是轉發錯誤報文。
比較：在線模式下的電報記錄
通過交換機端口鏡像錄制
• 無需額外硬件（無 PNMA II）
• 耗時的交換機鏡像端口設置
• 鏡像端口對交換機的高負載
• 高數據速率下的封裝損耗
• 急需雙向鏡像端口
• 不反映有缺陷的電報
PNMA II 錄制優點：
無需連接測量工具
• 無條件雙向高達 100 Mbps
• 附加硬件
技術數據 :
200 / 5000 35 mm DIN top-hat rail
• 安裝：105 x 38,9 x 75 mm
• 重量：420 g
• 電壓輸入：24 VDC (20 - 28 V,
• 輸出電壓：reverse polarity protected) 24 VDC
• 最大限度。 電力流失： (max. 1A) 50mA
• 保護系統：
• 連接器：1W
IP20
RJ45
Less than 1 Bps at 100 Mbps Cat 5 / Cat 5E, max. 100 m 0 °C to +50 °C
-15 °C to +75 °C
10 to 90 %, non-condensing
要通過 PNMA II 連接 PROFINET-INspektor®，需要兩根跳線（不需要交叉電纜）。
如果 PNMA II 電源出現故障，通過 PNMA II 進行的 PROFINET 通信將保持不變。
對于附加分析工具的電源，提供了端口 UOUT (24VDC)。
