ELBE直供聯軸器0.800系列
通用技術數據
ELBE 0.800系列：
最大傾斜角度：35°
扭矩范圍：高達1370 Nm
材料：11SMnPb 30 k
材料編號：1.0718
特殊材料：X 17 CrNi 16-2
材料編號：1.4057(耐腐蝕和耐酸)
有關更多詳細信息，請參閱后面的數據表。

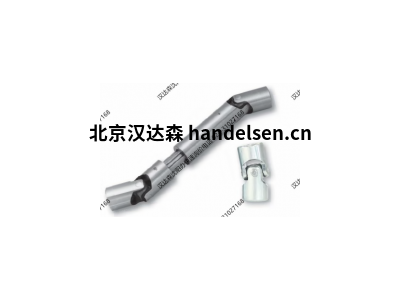

球窩萬向軸 帶長度補償，標準孔徑
ELBE 0.800系列球窩關節(jié)和軸由滑動軸承支撐，只能在低速下使用，
允許的最大速度取決于偏轉角度和負載，但不應超過500 rpm。與萬向節(jié)不同，球窩關節(jié)不能承受軸向應力。
為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過使用油脂或油填充的波紋管來完成。
球窩萬向軸，標準孔徑
ELBE 0.820.100扭矩20NM軸徑10mm
ELBE 0.824.100扭矩50NM軸徑12mm
ELBE 0.828.100扭矩60NM軸徑14mm
ELBE 0.832.100扭矩120NM軸徑16mm
ELBE 0.836.100扭矩160NM軸徑18mm
ELBE 0.840.100扭矩200NM軸徑20mm
ELBE 0.845.100扭矩200NM軸徑22mm
ELBE 0.850.100扭矩290NM軸徑25mm
ELBE 0.855.100扭矩440NM軸徑30mm
ELBE 0.860.100扭矩520NM軸徑35mm
ELBE 0.865.100扭矩520NM軸徑40mm
ELBE 0.870.100扭矩700NM軸徑45mm
ELBE 0.880.100扭矩820NM軸徑50mm
ELBE 0.890.100扭矩930NM軸徑60mm
ELBE0.896.100扭矩1060NM軸徑70mm
球窩萬向軸 帶長度補償，帶鍵槽 DIN 6885
ELBE 0.820.103扭矩1250NM軸徑10mm
ELBE 0.824.103扭矩30NM軸徑12mm
ELBE 0.828.103扭矩50NM軸徑14mm
ELBE 0.832.103扭矩60NM軸徑16mm
ELBE 0.836.103扭矩120NM軸徑18mm
ELBE 0.840.103扭矩160NM軸徑20mm
ELBE 0.845.103扭矩200NM軸徑22mm
ELBE 0.850.103扭矩290NM軸徑25mm
ELBE 0.855.103扭矩440NM軸徑30mm
ELBE 0.860.103扭矩520NM軸徑35mm
ELBE 0.865.103扭矩700NM軸徑40mm
ELBE 0.870.103扭矩820NM軸徑45mm
ELBE 0.880.103扭矩930NM軸徑50mm
ELBE 0.890.103扭矩1060NM軸徑60mm
ELBE 0.896.103扭矩1250NM軸徑70mm
球窩萬向軸 帶長度補償，內方
ELBE 0.820.104化工儀器扭矩20NM軸徑32mm
ELBE 0.824.104扭矩30NM軸徑40mm
ELBE 0.828.104扭矩50NM軸徑_mm
ELBE 0.832.104扭矩60NM軸徑_mm
ELBE 0.836.104扭矩120NM軸徑_mm
ELBE 0.840.104扭矩160NM軸徑_mm
ELBE 0.845.104扭矩200NM軸徑_mm
ELBE 0.850.104扭矩290NM軸徑_mm
ELBE 0.855.104扭矩440NM軸徑_mm
ELBE 0.860.104扭矩520NM軸徑_mm
ELBE 0.865.104扭矩700NM軸徑_mm
ELBE 0.870.104扭矩820NM軸徑_mm
ELBE 0.880.104扭矩930NM軸徑_mm
ELBE 0.890.104扭矩1060NM軸徑_mm
ELBE 0.896.104扭矩1250NM軸徑_mm
球窩萬向軸 標準鉆孔
ELBE 0.820.300扭矩20NM軸徑10mm
ELBE 0.824.300扭矩30NM軸徑12mm
ELBE 0.828.300扭矩50NM軸徑14mm
ELBE 0.832.300扭矩60NM軸徑16mm
ELBE 0.836.300扭矩120NM軸徑18mm
ELBE 0.840.300扭矩160NM軸徑20mm
ELBE 0.845.300扭矩200NM軸徑22mm
ELBE 0.850.300扭矩290NM軸徑25mm
ELBE 0.855.300扭矩440NM軸徑30mm
ELBE 0.860.300扭矩520NM軸徑35mm
ELBE 0.865.300扭矩700NM軸徑40mm
ELBE 0.870.300扭矩820NM軸徑45mm
ELBE 0.880.300扭矩930NM軸徑50mm
ELBE 0.890.300扭矩1060NM軸徑60mm
ELBE 0.896.300扭矩1250NM軸徑70mm
ELBE 0.897.300扭矩1370NM軸徑75mm
球窩萬向軸 雙重，孔徑帶鍵槽DIN 6885
ELBE 0.820.303扭矩20NM軸徑10mm
ELBE 0.824.303扭矩30NM軸徑12mm
ELBE 0.828.303扭矩50NM軸徑14mm
ELBE 0.832.303扭矩60NM軸徑16mm
ELBE 0.836.303扭矩120NM軸徑18mm
ELBE 0.840.303扭矩160NM軸徑20mm
ELBE 0.845.303扭矩200NM軸徑22mm
ELBE 0.850.303扭矩290NM軸徑25mm
ELBE 0.855.303扭矩440NM軸徑30mm
ELBE 0.860.303扭矩520NM軸徑35mm
ELBE 0.865.303扭矩700NM軸徑40mm
ELBE 0.870.303扭矩820NM軸徑45mm
ELBE 0.880.303扭矩930NM軸徑50mm
ELBE 0.890.303扭矩1060NM軸徑60mm
ELBE 0.896.303扭矩1250NM軸徑70mm
ELBE 0.897.303扭矩1370NM軸徑75mm
球窩萬向軸 雙， 內方
ELBE 0.820.304扭矩20NM軸徑_mm
ELBE 0.824.304扭矩30NM軸徑_mm
ELBE 0.828.304扭矩50NM軸徑_mm
ELBE 0.832.304扭矩60NM軸徑_mm
ELBE 0.836.304扭矩120NM軸徑_mm
ELBE 0.840.304扭矩160NM軸徑_mm
ELBE 0.845.304扭矩200NM軸徑_mm
ELBE 0.850.304扭矩290NM軸徑_mm
ELBE 0.855.304扭矩440NM軸徑_mm
ELBE 0.860.304扭矩520NM軸徑_mm
ELBE 0.865.304扭矩700NM軸徑_mm
ELBE 0.870.304扭矩820NM軸徑_mm
ELBE 0.880.304扭矩930NM軸徑_mm
ELBE 0.890.304扭矩1060NM軸徑_mm
ELBE 0.896.304扭矩1250NM軸徑_mm
ELBE直供聯軸器0.800系列
