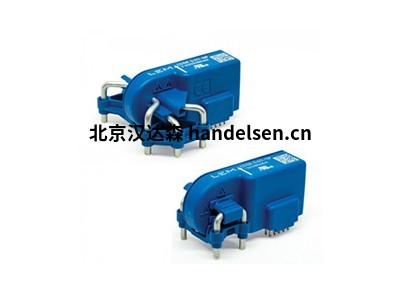

瑞士LEM電流傳感器CDSR





鄧?yán)?/span>             QQ：2111646792               手機：13021972807             電話：010-64714988-223             傳真：010-64714988-668             郵件：tk8@handelsen.cn

　　1、瑞士LEM電流傳感器CDSR產品介紹

　　CDSR是一款泄漏電流傳感器，它在滿足住宅和商業充電站的市場需求，提供單相架構版本和三相拓?fù)浒姹尽DSR的每相最大電流為32A rms，可集成到3.7 kW至22kW的交流充電器中。其有個特別的優點：帶數字COM的雙路輸出。(SPI)和模擬，比例和差分輸出信號，小電流測量時誤差極低。

　　2、瑞士LEM電流傳感器HMSR產品概述

　　HMSR是LEM的新一代高絕緣集成電流傳感器。這些產品系列為在工業和工業市場上所有要求苛刻的開關電源應用中測量DC和AC電流提供了一種強大，緊湊且非常準確的解決方案。HMSR是基于微芯的開環傳感器，具有增強的絕緣和過電流檢測功能(用戶可配置和出廠設置)。這些特性使該器件適合要求高精度和強抗外部電場能力的高壓應用。初級導體(引腳1和8)具有非常低的電阻，并且專用的焊盤設計用于抵御雷擊等高浪涌電流。HMSR正在測量由在設備的銅主路徑中流動的電流產生的磁場。

　　3、瑞士LEM電流傳感器CDSR產品特點

　　①PCB安裝

　　②測試?yán)@組

　　③高過載能力

　　④高絕緣能力

　　⑤RCD B型測量液位

　　⑥單電源電壓3.3 V

　　⑦電壓和SPI數字輸出

　　⑧小電流測量時誤差極低

　　⑨Fluxgate開環電流傳感器

　　4、瑞士LEM電流傳感器CDSR產品特征

　　①測試?yán)@組

　　②DC至2kHz帶寬

　　③一次電流32 A RMS

　　④比例和差分輸出信號

　　⑤-40°C至85°C的工作溫度

　　⑥8毫米爬電距離和電氣間隙/秒

　　⑦150±mA交流和直流測量范圍

　　⑧在3.3V時電流消耗<50 mA

　　⑨AC和DC為5 mA時精度為±0.5 mA

　　⑩帶數字COM的雙路輸出。(SPI)和模擬

　　?IEC 62752/62955/61851-1/UL 2231-1,2

　　?PD2 OVC2(TP)/OVC3(NP)300 V UL 840，4000 m

　　5、瑞士LEM部分產品型號

　　①瑞士LEMWI-LEM

　　②瑞士LEMIT700-S

　　③瑞士LEMEM4T II

　　④瑞士LEMHC6F900-S

　　⑤瑞士LEMDHAB S/161

　　⑥瑞士LEMHTFS series

　　⑦瑞士LEMHC6H series

　　⑧瑞士LEMHC6F series

　　⑨瑞士LEMHSNBV series

　　⑩瑞士LEMHC5FW series

　　?瑞士LEMDHAB V2 series

　　?瑞士LEMHC6H800-S/SP1

　　?瑞士LEMHTFS 400-P/SP7

　　?瑞士LEMHSNBV 900-R00
